| ブランド名: | Sinuo |
| モデル番号: | SN4412 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 62196の電気自動車IPX9K水進入テストの部屋
従った標準及び節
IEC 62196-1Ed.4CDV 2020年の節20.2
IECの60529:1989 + A1:1999年+ A2:2013年の節14.2.9
DIN40050-9
ISO20653

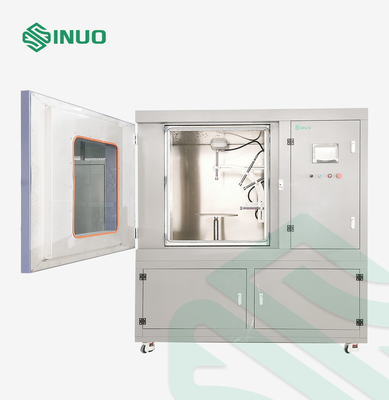

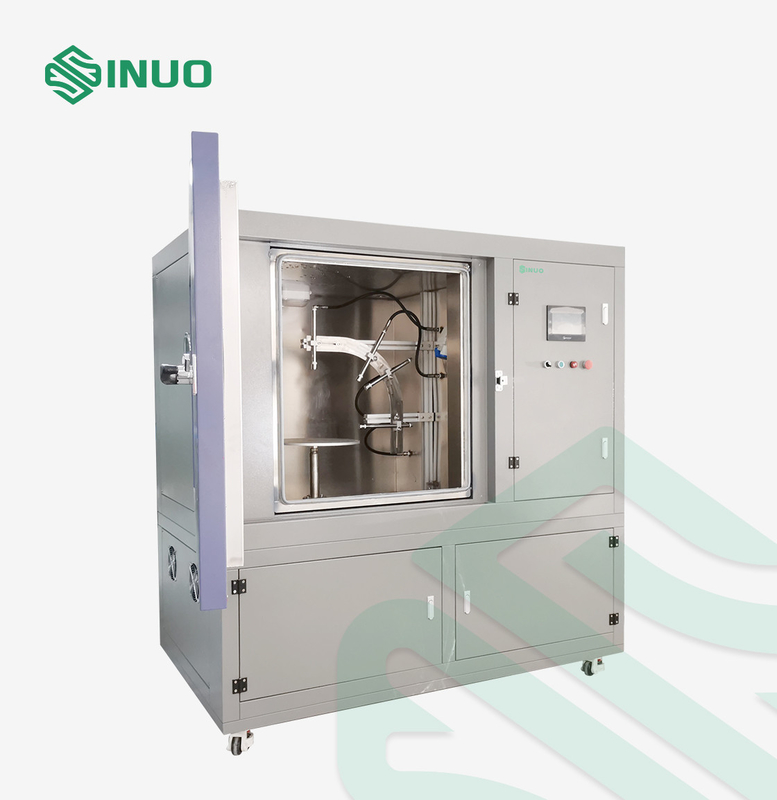

装置の概観
このテスト部屋はに合致する:IECの60529:1989 + A1:1999年+ A2:2013年の節14.2.9、およびIEC 62196-1Ed.4CDV 2020年の節によって要求されて20.2、DIN40050-9の固体異物の進入の効果に対してエンクロージャの中の電気機器を保護するために道路車両の電気機器にエンクロージャによって、水（水に対する保護）の進入の効果からエンクロージャの中の電気機器を保護する塵（異物に対する保護）を含む提供される保護のISO20653 IPの程度。
適用:
電気機器（IPの補助暗号テスト）のエンクロージャを点検することを使用し高温および高圧の下で電気および自動車部品の防水テストのために適当である。
テスト サンプル:
プロダクトは自動車およびオートバイの部品の、電気およびエレクトロニクス産業のようなIPX9程度の防水テストに、合格するべきである。
物質的、構造:
エンクロージャの外でおよび内部の部屋完全にSUS304ステンレス鋼から、テスト部屋の上部であるテストのため成り、制御は輸入されたイタリアの高圧ポンプから、テスト部屋の下方部分および電磁弁、一定した温度および背水タンク（SUS304ステンレス鋼）、回転盤モーター（松下電器産業モーター）および減速伝達メカニズム成っている。
すべての制御設定、水温、ノズル制御、圧力、時間、流れの条件は7"のPLCそしてセットによって台湾WEINVIEWのタッチ画面かより高い産業制御構成のタッチ画面制御することができる。
1. テスト部屋はテスト部屋、水貯蔵タンク、制御部品、プロダクト排水の緩衝領域およびジェット機 システムから成っている。
2. 内部の部屋のサイズ:L 1000MM * W 1000MM*H 1000MM。
3. 外の部屋のサイズ:L 1500MM * W1200MM * H 1950MM。
4. ジェット機 システム:、高圧高温水圧のメートル高圧高温水ポンプによって構成される、高圧高温電磁弁、高圧高温油圧管。
5. 管の直径:3/4"。

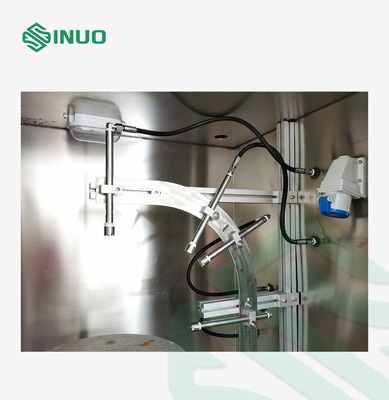

6. ジェット機 ノズル:4 PC。
7. 熱湯のジェット機の温度:RT~80°C±5°C. （調節可能、高められる温度および水流出の保護）
8. ジェット機の水圧:80 | 100bar （8000 | 10000Kpa、81.5-101.9kg/c㎡）
9. ウォーター ジェットの流れ:15±1 L /min （14-16L/min）
10. ジェット機の間隔:100-200mmはマニュアルによって調節可能なノズルの間隔行い、
11. ウォーター ジェットの角度:0の°、30 °、60 °、90°は（テストの角度はマニュアルによって調節可能である場合もある）、水平線に基づいてノズルの弁との逆時計回り±0° ±30° ±60° ±90°で次々とジェット機で行くために、ノズルの穴を、プログラム可能に置くことができる配る。
12. テスト時間:各角度のウォーター ジェット標準的な条件による30秒、しかし私達のシステムはpre-settableおよび調節可能な0~90sを達成できる。

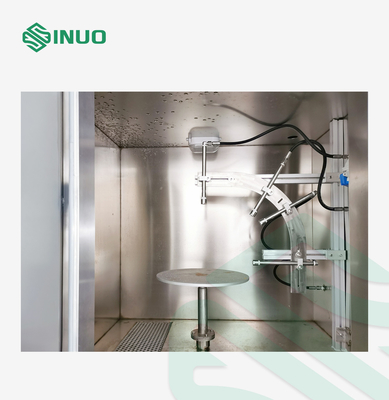

13. 回転盤:プロダクトは回転盤、軸受け容量に置かれる必要がある:≤30Kgs.
14. 回転盤の速度:5-17r/min （モーターはタービン遅い回転、制御速度を運転し、適切な速度に頻度コンバーターによって調節する）
15. 回転盤の直径:Φ500mm
16. ランタイム制御:1min | 9999min （pre-settableおよび調節可能）。
17. 水リサイクルの使用を保障する水循環システム。
18. ウォーター ジェットの表面:プロダクトの前部。
19. ジェット機の圧力計:水圧を表示できる。
20. 制御システム:独立した研究開発のタッチ画面の制御システム。
21. 外の部屋の防水壁として緩和されたガラス、およびブラケットとしてステンレス製の正方形を使用しなさい。
22. 部屋のドア:大画面の視覚資料はガラス ドアを和らげ、テスト条件および時間をおよびワイパーによって装備されていて観察する。
