EVのコネクターの試験装置
Created with Pixso.

電気自動車の統合された防水試験制度IPX1-8 EVのコネクターの試験装置

電気自動車の統合された防水試験制度IPX1-8 EVのコネクターの試験装置

ブランド名: Sinuo
モデル番号: SN4418
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 20セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
IEC 62196-1Ed.4CDV:2020年
応用節:
節20.2
縦雨滴りテスト器具:
IPX1~2
振動の管は器具をテストする:
IPX3~4
スプレーノズル:
IPX3~4
ホースのノズル:
IPX5~6
深い液浸タンク:
IPX8
装置の回転盤:
IPX1~IPX6のための付属品
パッケージの詳細:
輸出パッケージ
供給の能力:
20セット/月
ハイライト:

IPX5 EVのコネクターの試験装置

,

IPX1 EVのコネクターの試験装置

,

EVは防水試験制度を統合した

製品説明





IEC 62196の電気自動車はIPX1~8防水試験制度を統合した



従った標準及び節




IEC 62196-1Ed.4CDV:2020年の節20.2。



装置の概観




このIPX1~8防水試験制度はIECの60529:2013に合致する。このシステムは続くことを含んでいる:



いいえ。 名前 IPコード 注目
1。

縦雨滴りテスト器具



IPX1~2

IPX7の制御キャビネットによって制御される

2 振動の管は器具をテストする IPX3~4

IPX7の制御キャビネットによって制御される

3 スプレー ノズル IPX3~4 IPX7の制御キャビネットによって制御される
4 ホースのノズル IPX5~6 IPX7の制御キャビネットによって制御される
5 統合された液浸の部屋及び給水タンク及び制御キャビネット IPX7

内部の部屋のサイズ:

IPX7の制御キャビネットによって制御される

6 深い液浸タンク IPX8

IPX7の制御キャビネットによって制御される

7 回転盤 IPX1~IPX6のための付属品

IPX7の制御キャビネットによって制御される



縦雨滴りテスト器具



概観:

このテスト装置は縦に下る水低下に対して保護を確認することである。それはIEC60529 IPX1およびIPX2の標準的な条件に従って設計され、製造される。

1. 滴り箱の上昇そして落下はモーターによって制御される。

2. 土のろ過のためのステンレス鋼の良いフィルター。

3. 水反応物質および大気妨害の針を防ぐために針水を吹くAdopts圧縮空気。

4. ステンレス鋼の買うこと容易な容易ではない概要の医学の針のノズル錆つくこと。

5. 先を細くすることの関係を使用して針のノズルそして針のノズルの座席は用具なしで、針のノズルへの個々の損傷すぐに取り替えることができる容易に容易に取り替えることができる。



技術的な変数:

適用 IPX1をのIPX2テスト行なうために適用する。
雨区域 1200mmX1200mm
タンク材料 ステンレス鋼
滴る開き ¢0.4mm
穴の間隔 20mm
降雨量の流れ 1mm/Min、3mm/Minのユーザー セット変数(間違い:+ 0.5mm/分)。
水滴る高さ 200mm (試験装置による自動制御)
テスト時間 10Minは必要性に従って、置くことができる
流出 テストが完了した後自動的にタンク水を空けること
ボディ材料 産業アルミ合金
次元(LxDxH) カスタマイズされる
機械構造 壁の台紙

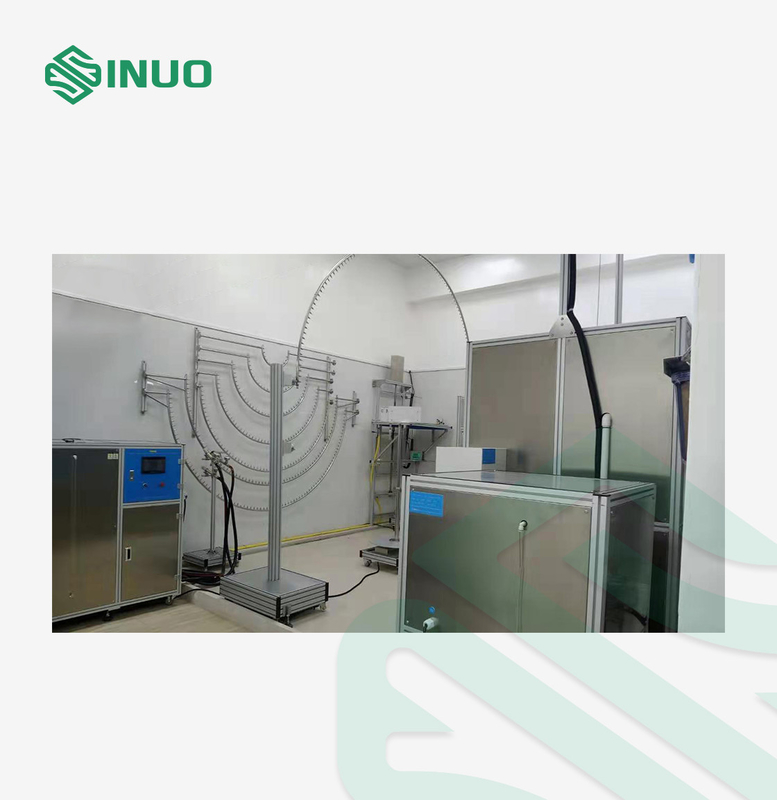

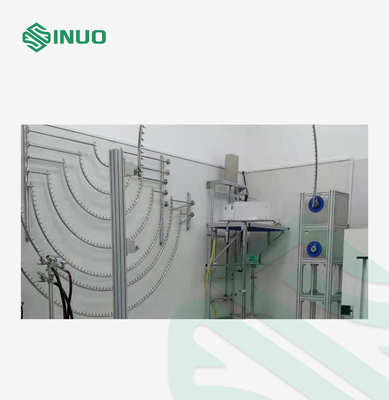

振動の管は器具をテストする

概観:

振動の管のテスターはIEC60529 IPX3およびIPX4の標準的な条件に従って設計され、製造される。

この装置の振動の管の部品は調節可能速度モーターおよびクランク リンク メカニズムによって制御される。この装置は±175°withの±60°toの場所からの振動をもう1つ角度を調節する機械を通して標準によって必要な速度交換している。

角度の調節は正確である。構造は安定し、耐久である。それは90°canの回転達成されるため回転盤に協力する。



技術的な変数:

いいえ。 項目 変数
1 給水

包含のない水流rate>10L/min±5%のクリーン ウォーター。

この装置はクリーン ウォーターのろ過単位が装備されている

2 針の穴 Φ0.4mm
3 2つの穴の含まれた角度 IPX3:120°;IPX4:180°
4 振動の管の振動角度

最高。±175°は前もって調整することができる

(ノート:標準はIPX3を要求する:120°;IPX4:そこが360°、しかし原因でテストの間に振動の管の下に回転盤である、従って360°は回転盤、360°なしで達成することができれば、実際のテストの間に達成されてできない)

5 速度を雨が降ること

IPX3:4s/time (2×120°);

IPX4:12s/time (2×360°);

6 水流 振子のサイズおよびピン ホール(穴ごとの0.07 L /min)の数に従って置くことができる
7 テストの時間 0.01S~99時間59minsは、前もって調整することができる
8 圧力計 0~0.25MPa
9 場所の条件

専用されていたIP防水テスト部屋は、地面照明と平らなべきである

10A装置に使用する防水漏出スイッチ(かソケット)。流入および排水のよい機能を使って。地上の取付け

10 区域 振動の管に従って選んだ

スプレー ノズル

概観:
スプレー ノズルはIEC60529 IPX3およびIPX4に従って設計され、製造される。エンクロージャのある部分は振動の管によってぬれる。この状況の下で、手持ち型のスプレー ノズルはマニュアルによって使用される。
IPX3とIPX4の違いはバッフルがIPX4テストで取除かれるべきであることである。

技術的な変数:
いいえ。 項目 変数
1 給水 水流率は包含なしに50~150kpaクリーン ウォーターである。
2 スプレー ノズル変数

外的な直径:Ф102mM

球形の直径:SФ75.5mm

中間の穴があり、含まれた角度が30°の穴の内部円に24の穴がある。含まれた角度が15°。合計の121の穴の穴の外的な円に96の穴がある。

穴径:Ф0.5mm

それは黄銅から成っている。

3 水流 10L/min±5%の流れメートルは調節可能である
4 圧力計の範囲 0~0.4Mpa
5 バッフル 取り外し可能
6 圧力計 0~0.25MPa
7 場所の条件

専用されていたIP防水テスト部屋は、地面照明と平らなべきである

流入および排水のよい機能を使って。

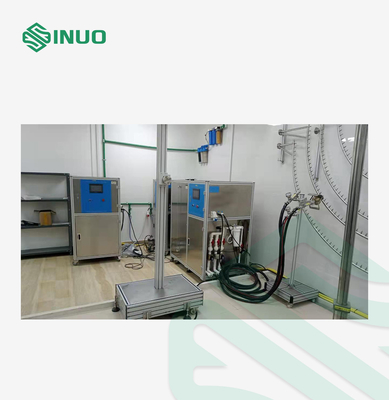

ホースのノズル


概観:

ホースのノズルはIEC60529 IPX5およびIPX6に従って設計され、製造される。



技術的な変数:

いいえ。 項目 IPX5 IPX6
1 給水

水流率>包含のない12.5L/min±5%のクリーン ウォーター。

それをステンレス製の水漕および加圧装置によって達成することができる

包含のない水流率>100L/min±5%のクリーン ウォーター。

それをステンレス製の水漕および加圧装置によって達成することができる

2 ノズルの直径 Ф6.3mm Ф12.5mm
3 水流 12.5±0.625L/minの流れメートルは調節可能である 100±5 L /minの流れメートルは調節可能である
4 ジェット機 ノズルからのエンクロージャへの間隔 2.5~3m 2.5~3m
5 テストの時間 1min/m以下² (3分以下) 1min/m以下² (3minsよりより少しが)
6 圧力計 0~0.25MPa 0~0.25MPa
7 場所の条件

幅が3m以上ある専用されていたIP防水テスト部屋、

流入および排水のよい機能を使って。

幅が3m以上ある専用されていたIP防水テスト部屋、

流入および排水のよい機能を使って。

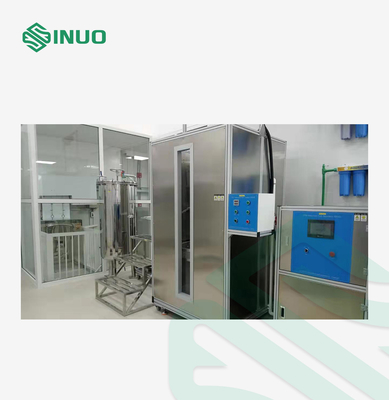

統合された液浸の部屋及び給水タンク及び制御キャビネット

概観:
スマートな給水および制御システムは水をIPX1~8器具への供給し、すべてのテスト プロセスを制御するために、IPX7液浸の部屋としてまた使用されて使用される。

技術的な変数:

1. スマートな給水および制御システムは適当にである:

(a) IPX1~IPX6防水テストのための給水

(b) IPX7水液浸試験

(c) IPX8水堅さテストのための水貯蔵

(d)全防水装置のための自動制御



2. 給水方法:一定した温度の給水、一定した流れの給水、一定した圧力給水



3. 給水制御プロセス:ユーザーがタッチ画面の水温の価値、水流の価値および水圧の価値、温度調整システム、電子メートルまたはデジタル圧力計の実時間モニター現在の値前もって調整した後、自動的に頻度コンバーターを通してポンプの回転速度を調節するためにデータ変換によってPLCに価値を、それから読込みなさい。



4. 水tempreture制御:PIDシステムは水tempreture、範囲を自動制御、検出する:室温| 65℃ (±3℃)。



5. 大きい流れおよび小さい流れ2の方法給水がある。



6. 大きい流れの給水:

(a) IPX5~IPX6 IPX8の強い水散水試験および水注入に適当である

(b)流れの範囲:10~100L/min

(c)流れの正確さ:±0.5L/min

(d)流量計:タービン流量計

(e)水ポンプ:ステンレス鋼の遠心ポンプ



7. 小さい流れの給水:

(a) IPX1~IPX4防水テストに適当である

(b)流れの範囲:1~10L/min

(c)流れの正確さ:±0.5L/min

流量計:タービン流量計

(d)水ポンプ:ステンレス鋼の遠心ポンプ



8. 水貯蔵タンク:

IPX5~IPX6強い水散水試験、IPX8の水注入、IPX7液浸の貯蔵に水をまくために(a)適当である

(b)観察窓:強くされたガラス窓

(c)深さのゲージ:ステンレス鋼

(d)液体レベル コントロール:浮遊物スイッチ+流出管



9. IPX7液浸の自動上昇ブラケット



10. IPX8の制御

(a)圧力範囲:0~0.6Mpa

(b)時間範囲:0~999999s



11. 制御キャビネット:

(a)流れの検出:電子流量計を通る流れ信号のフィードバック

(b)流れの設定:タッチ画面で置きなさい

(c)温度の検出:PID

(d)コントローラー:三菱PLC

(e)友好的なインターフェイス:7インチ、色のタッチ画面

(f)制御機能:一定した温度の給水、一定した流れの給水、一定した圧力給水およびテスト時間制御方式。

(g)の保護機能:漏出保護、積み過ぎの保護、短絡の保護



12. フィルター:ステンレス鋼の貝、良いフィルター中心



13. ボディ材料:産業アルミ合金



14. 外のり寸法:1400mmX750mmX1600mm



15. 電源:3段階AC 380V、50Hz

深い液浸タンク


概観:

スプレー ノズルはIEC60529 IPX8に従って設計され、製造される。



技術的な変数:

1つの圧力容器:ステンレス鋼 タンク。

2つの圧力調整範囲:0 | 5bar (カスタマイズすることができる)。

3つの圧力システム:ステンレス鋼 ポンプ+頻度コンバーター。

4圧力計の正確さ:0.25度、範囲:6bar.

5つのテスト時間:0-99min.

6最大限圧力:5bar.

7つの圧力保護:圧力スイッチ保護。

8つは3/4の高圧鋼線のホースの関係によって給水装置に接続する



回転盤



概観:

tiltable回転段階はIPX1~IPX6テストのための必要な付属品である。



技術的な変数

回転盤の直径 カスタマイズされる
回転盤の速度 1rpm
Tiltable角度 0°および15°を達成できる
回転のテスト角度 90°の連続的な回転
ボディ材料 産業アルミ合金
次元(LxDxH) 1200X1200X250mm
足車が付いているアルミニウム基盤
リバーシブル制御、制御キャビネットによる回転動き制御



細部:
