| ブランド名: | Sinuo |
| モデル番号: | SN2210-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 62196電気自動車のコネクター テストのための接合されたテスト調査
従った標準及び節
IEC 62196-1Ed.4CDV 2020年の節10.1。
装置の概観

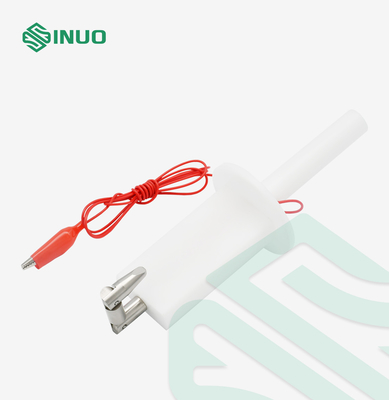

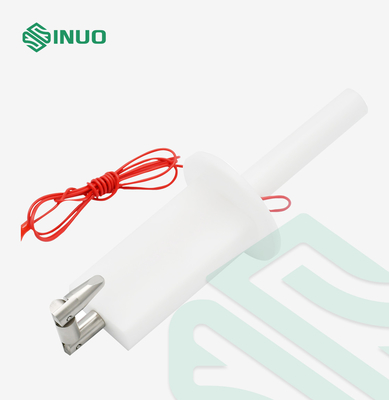

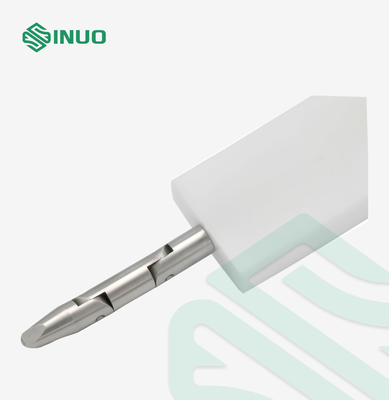

これはIEC 62196-1Ed.4CDV 2020年の節のような多くの標準に従ってなされる精密テスト指10.1である。この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また指を搭載するアクセスに対して保護を確認することを使用する。このテスト指の調査はdito、指、基盤および人間手の特徴を模倣する絶縁されたハンドルから成っている。それに90°で曲げることができる2つの移動可能な接合箇所がある。

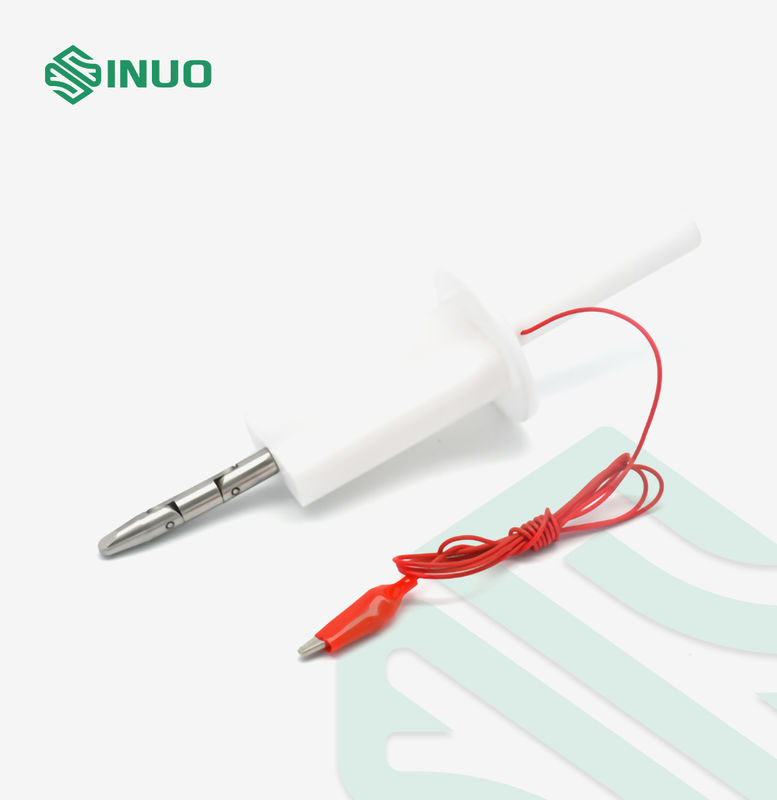

カスタマイズ可能:それは反電気衝撃試験にハンドルの端で使用するわにクリップによって装備されているかまたは時M6の開いた通された穴ことができる（引きおよび押しの力量計によって接続される）ハンドルの端にエンクロージャの保護テストのために使用されたとき。
技術的な変数
| モデル | SN2210-2 |
| 名前 | テスト調査B |
| 共同1 | 30±0.2 mm |
| 共同2 | 60±0.2 mm |
| 指の長さ | 80±0.2 mm |
| 迷うべき指先 | 180±0.2 mm |
| 円柱 | R2±0.05 mm |
| 球形 | R4±0.05 mm |
| ベベル角度を切る指先 | 37のo 0の-10 ′ |
| 指先の先を細くすること | 14のo 0の-10 ′ |
| テスト指の直径 | Ф12 0 -0.05 |
| A-Aセクション直径 | Ф50 mm |
| A-Aセクション幅 | 20±0.2mm |
| バッフルの直径 | Ф75±0.2 mm |
| バッフルの厚さ | 5±0.5 mm |
| 応用標準 | IEC 61032、IEC60529-1、等。 |
細部:
