| ブランド名: | Sinuo |
| モデル番号: | SN2117-300V100A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 62196の電気自動車のための抵抗誘導の容量性負荷キャビネット
従った標準及び節
IEC 62196-1 Ed.4CDV 2020年の節22。
装置の概観
この負荷キャビネットはIECの62196-1:2020節22に合致する。プラグ、ソケット、スイッチ、コネクター、リレーおよび他の部品のための容量テストを壊すことを処理することを使用する。負荷キャビネットは単相出力および単相負荷入力を備え、負荷は抵抗の、誘導または容量性負荷に分けることができる。

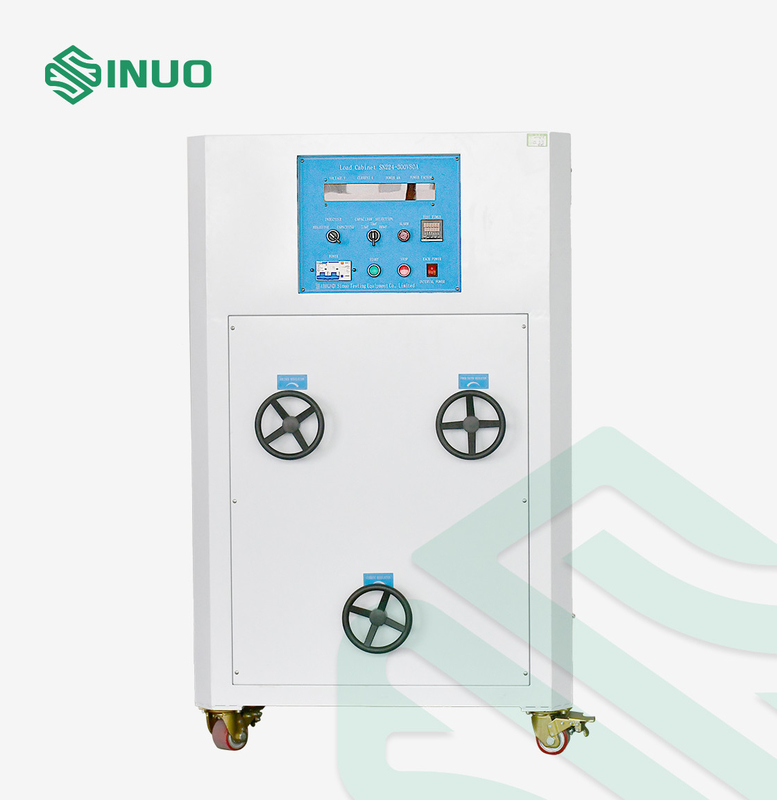

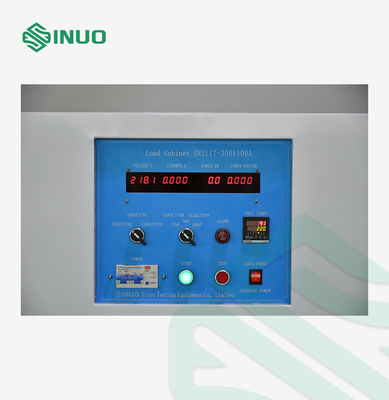

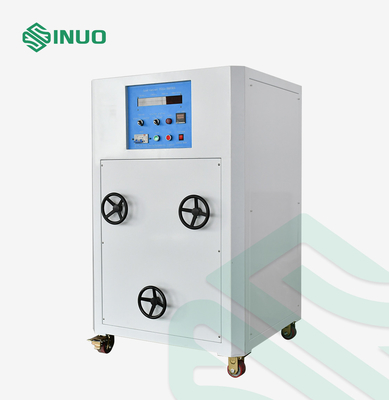

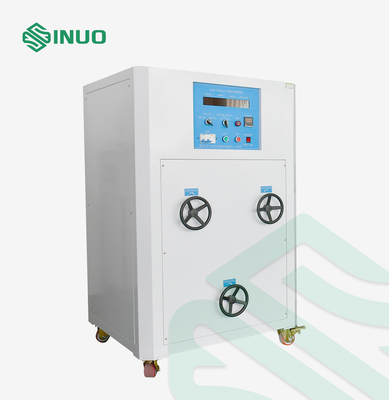

負荷キャビネットは900mmの広い× 900mmの深い× 1470mmの最高のサイズのキャビネットのタイプ構造を、採用する。キャビネット ボディは押され、吹きかかる鉄の版から成っている。動きか固定を促進するキャビネットの底に4つのブレーキ車輪がある。キャビネットの上部の前部はコントロール パネル、パネルででしたり、そこにメートルの電源スイッチ、負荷スイッチ、理性的なデジタル表示装置の電圧計、電流計、力メートル、力率のメートル、カウンター パワーで、現在の出力ボタン、現在の停止ボタン、負荷タイプ（抵抗、誘導または容量性）選択スイッチ、そこのキャビネットの中のコンデンサーの選択スイッチ、警報、等であるインダクタンス、キャパシタンス、抵抗器の組合せシステム、強風の熱放散のメカニズム、さまざまな電気制御要素、制御回路板および出力配線のブロック、等である。
技術的な変数
| いいえ: | 項目 | 変数 |
| 1 | 電源 | グラウンド ワイヤーとの単一フェーズAC220V/50Hz |
| 2 | チャネル | 1つのチャネル |
| 3 | デジタル ボルトメータ | 0~300Vの正確さ±0.5% |
| 4 | デジタル電流計 | 0~100Aの正確さ±0.5% |
| 5 | デジタル表示装置力メートル | 0~30KWの正確さ±0.5% |
| 6 | デジタル表示装置の力率のメートル | 0.3~0.999の正確さ±0.5% |
| 7 | ロード・モード | 1つの抵抗、誘導の、容量性3、切替可能 |
| 8 | 容量性負荷 | 70uf、140uf、7.3ufは切替可能である場合もある |
| 9 | 負荷出力モード | 各力（連続的な）/間隔力は切替可能である場合もある |
| 10 | タイマー | 0~9999回は、前もって調整することができる |
| 11 | 負荷入力 | 単一40KVA |
| 12 | 出力電流の上限 | 105Aを超過する場合100A、それは自動的に断ち切る |
| 13 | オペレーティング環境 | 温度:+ 5 | + 40 ℃;相対湿度:（RH 20の| 90の） %の;大気圧:80 | 106kpa;厳しい動揺無しの振動無し、電磁妨害雑音無し、塵無し、爆薬無し、腐食性のガス無し、よい熱放散。 |
質問及び答え
Q:負荷出力モードは何であるか。
: 各力（連続的な）/間隔力は切替可能である場合もある。
Q:容量性負荷は何であるか。
:それは70uf、140uf、7.3uf切替可能である場合もあるである。
