| ブランド名: | Sinuo |
| モデル番号: | SN1014 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

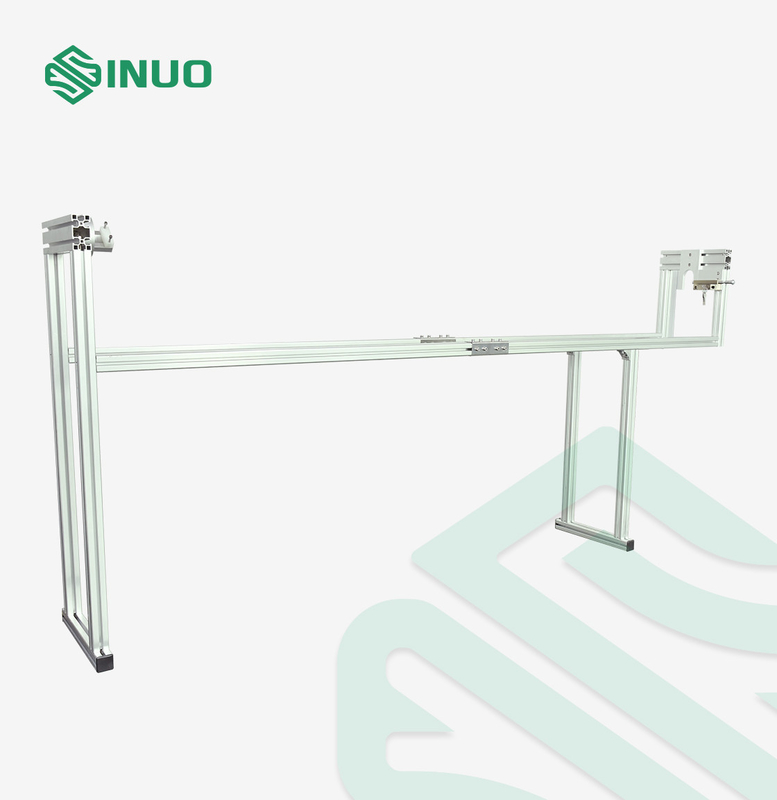

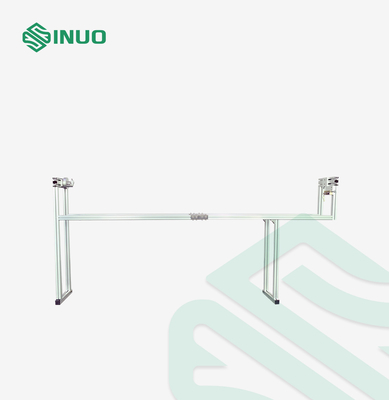

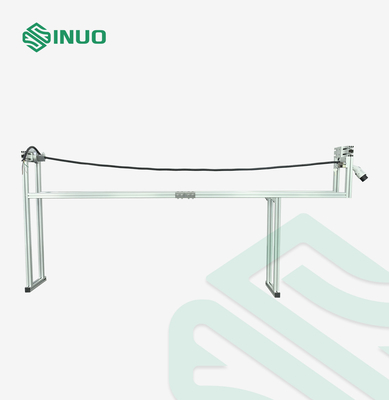

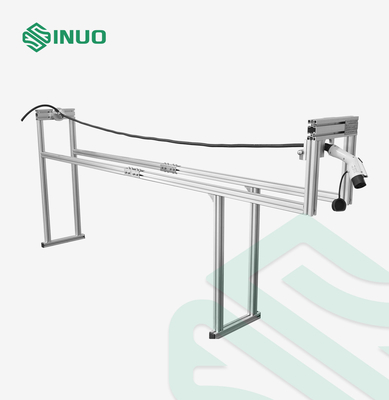

IEC62196電気自動車の多数の携帯用ソケット出口の機械強度テストの器具
従った標準及び節
IEC 62196-1Ed.4CDV:2020年の「プラグ、ソケット-出口および産業および同じような適用と電気自動車のためのカプラー」節26.3、イチジク19。
IEC60884-1:2006年の「世帯および同じような目的Part1のためのプラグそしてソケット出口:一般要求事項」節24.9および図29。
GB2099.1-2008 「世帯および同じような目的Part1のためのプラグそしてソケット出口:一般要求事項」節24.9および図29。
装置の概観
適用範囲が広いケーブルが装備されているrewirableプラグおよび車のコネクターの機械強さをテストすることを使用する。
テスト主義:適用範囲が広いケーブルに、2,25のmの全長を持っていて付す、床の上の1つのmの高さの壁にケーブルの自由な端はおよび付加的なロープまたは他の適用範囲が広い平均、等固定される。
サンプルは次にケーブルが横であり、具体的な床に落ちることをように握られる。これは8回される;固定で45°によっていつも回るケーブル。
Rewirableのプラグおよび車のコネクターは製造業者によって推薦される最も小さい横断面区域の適用範囲が広いケーブルの最も軽いタイプの小さいセクション（およそ200のmm）と合う。
サンプルは次にケーブルが横であり、具体的な床に落ちることをように握られる。これは8回される;固定で45 °を通っていつも回るケーブル。
テストの後で、サンプルはIEC 62196-1Ed.4CDV 2020年の意味内の損傷を示さない;特に、部分は取り外されるか、またはゆるまれるようになってしまわない。サンプルは生きているようになるために多分部品を露出しない。サンプルはIPの評価を維持する。
保護IP44のある程度の付属品はより高くIEC 62196-1Ed.4CDV 2020年の節で指定された関連したテストに20抗し。
熱可塑性材料のエンクロージャの付属品はIEC 62196-1Ed.4CDV 2020年の節のテストに21.4抗する。
技術的な変数
| 低下の高さ | 1000mm |
| 低下時間 | 8 |
| 回転装置 | 45°のそれはすべての側面で回すことができる。 |
| サイズ | 2300*500*860mm |
質問及び答え
Q:低下の高さは何であるか。
:低下の高さは750mmである。
Q:この装置のためのサイズは何であるか。
:装置のサイズは2400×850×400 （mm） W×D×H.の重量50kgについてある。
細部:
