EV 充電コネクタは十分な強度と柔軟性を備えていますか?

EVコネクタ試験装置
January 12, 2026
チャット お問い合わせ
Brief: この製品が一般的なタスクやプロジェクトにどのように実用的な価値をもたらすかをご覧ください。このビデオでは、EV コネクタ試験装置の動作をデモし、電気自動車の充電コネクタとプラグの機械的強度と柔軟性を評価する方法を示します。正確なサーボ制御の動き、試験片の取り付けプロセス、および実際の曲げ応力をシミュレートしてコンポーネントが IEC 62196-1 などの国際規格を満たしていることを確認する方法について説明します。
Related Product Features:
  • IEC 62196-1 および IEC 60309-1 規格に従って、EV 充電コネクタ、プラグ、ソケット、およびカプラーの機械的強度と柔軟性を評価します。
  • サーボ モーター ドライブを利用して、横方向の変位を最小限に抑えながら正確で再現性のあるスイング角度を実現し、信頼性の高いテスト結果を保証します。
  • 7 インチ HMI タッチ インターフェイスを備えた PLC インテリジェント統合制御が特徴で、操作と監視が簡単です。
  • 曲げ角度は 0 ～ 360°、曲げサイクルは 0 ～ 999,999 の範囲で調整でき、速度は 0 ～ 60 サイクル/分で事前設定可能です。
  • 多様な試験シナリオ向けに、20N、25N、50N、75N、100N、140N などの複数の荷重重量をサポートします。
  • AC220V±10% / 50-60Hzの電源入力と安定した3KWの電力定格を備えた過酷なテスト向けに設計されています。
  • 機械式クランプと調整可能な位置により、大型の試験片を耐久性のあるアルミニウムプレートにしっかりと取り付けます。
  • 包括的なテスト用に、電圧 (0 ～ 250 V) および電流 (AC 0 ～ 400 A) を調整できるオプションの外部負荷キャビネットが含まれています。
FAQ:
  • このEVコネクタ試験装置はどのような国際規格に準拠していますか?
    この機器は、IEC 62196-1:2014 の第 7.11 項および第 7.15 項、および IEC 60309-1:2012 の第 24.4 項に準拠しており、EV 充電コネクタが世界的な機械的強度と柔軟性の要件を確実に満たします。
  • 試験装置は、EV コネクタにかかる実際の応力をどのようにシミュレートしますか?
    サーボ モーターを使用してターンテーブルを駆動し、左右の動きを制御してテスト サンプルを振動させます。スイング軸はコードの入口点に正確に位置合わせされます。この構成は、実際の使用時に発生する繰り返し曲げ応力を正確にシミュレートします。
  • 曲げサイクルと角度に関する主な技術仕様は何ですか?
    この装置では、0 ～ 999,999 (デフォルト 20,000) の事前設定可能な曲げサイクルと 0 ～ 360° (デフォルト ±45°) の調整可能な曲げ角度が可能で、曲げ速度は 0 ～ 60 サイクル/分で、さまざまなテストのニーズに柔軟に対応できます。
  • この装置は、大型または重量の EV コネクタ試験片の試験に適していますか?
    はい。位置調整可能な機械式クランプを使用して、大型の試験片を耐久性のあるアルミニウム プレートに安全に取り付けるように設計されており、最大 140N の荷重に対応しているため、過酷な試験環境に最適です。
関連動画

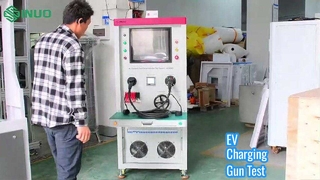

1 つの自動システムで大量生産向けの完全な AC 充電ガンのテストを処理できますか? 00:29
