IEC 60884-1:2022 マルチポータブルソケットアウトレット機械的強度試験装置

IEC 60884-1:2022 複数ポータブルソケットアウトレット 機械的強度試験装置

製品概要

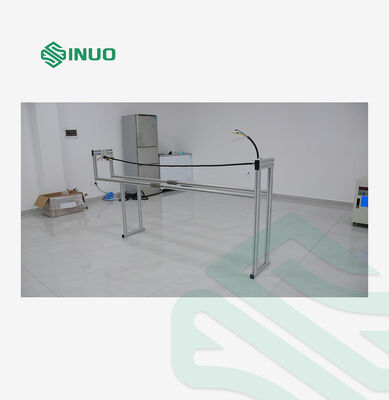

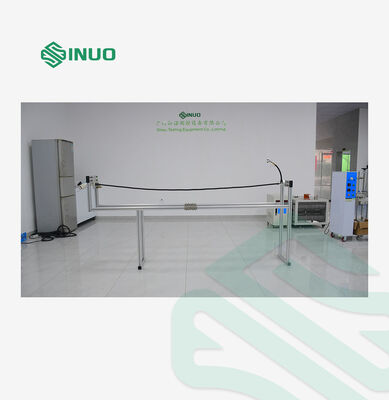

複数ポータブルソケットアウトレット 機械的強度試験装置は、フレキシブルケーブルを備えた修理可能なプラグおよび車両用コネクタの機械的強度を評価するために設計されています。電気アクセサリーおよびEV充電コネクタに関する関連IEC規格で規定されている機械的試験手順をサポートします。

試験中、試験片は指定された高さから落下させ、コンクリート床に落下させます。繰り返しの衝撃と、 successive drops の間に45度のケーブル回転を組み合わせることで、規定された試験条件下での試験片の機械的完全性と損傷への耐性を評価します。

750 mm および 1,000 mm の 2 つの調整可能な試験高さを備えたこの装置は、該当する IEC 60884-1 および IEC 62196 要件に対応するさまざまな試験構成をサポートします。電気安全研究所、EV充電コネクタメーカー、品質検査施設に適しています。

主な特徴

• マルチスタンダードアプリケーション: IEC 60884-1 および IEC 62196 で規定されている関連機械的強度試験手順に対応するように設計されています。

• 調整可能な試験高さ: 750 mm および 1,000 mm の落下高さをサポートします。

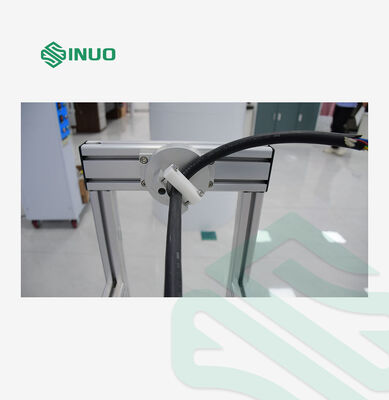

• 制御されたケーブル配向: successive drops の間に、固定点でのフレキシブルケーブルの 45 度の回転を可能にします。

• 繰り返し衝撃試験: 該当する試験手順に従って、8 回の落下試験シーケンスをサポートします。

• コンクリート床試験: 繰り返しの衝撃後の試験片の完全性を評価できます。

• 研究所および品質管理での使用: 電気アクセサリーメーカー、EVコネクタメーカー、製品試験研究所に適しています。

試験原理

IEC 60884-1 試験方法

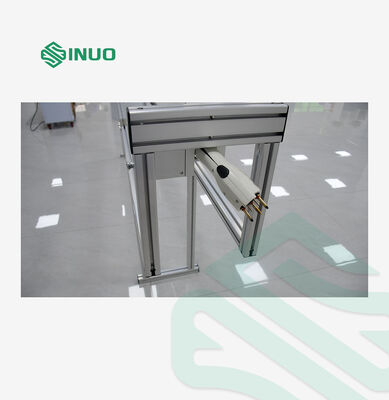

試験片は、フレキシブルケーブルを水平にして保持し、自由端を床から 750 mm の固定点に固定します。次に、試験片を解放し、コンクリート床に落下させます。

この手順は 8 回繰り返されます。各落下後、ケーブルは固定点で 45 度回転します。完了後、該当する許容基準に従って、試験片の損傷、緩んだコンポーネント、または外れた部品について検査されます。

IEC 62196 試験方法

フレキシブルケーブルは、必要に応じて追加のロープまたはその他の適切なフレキシブルエクステンションとともに、床から 1,000 mm の壁に固定されます。供給された試験手順で指定されているように、組み合わせた長さは 2.25 m です。

試験片はケーブルを水平にして配置し、コンクリート床に落下させます。 successive drops の間に固定点でケーブルを 45 度回転させながら、試験は 8 回繰り返されます。

その後、試験片は、関連する IEC 62196 標準の該当する要件に従って検査されます。

技術パラメータ:

1. 落下高さ: 1000 mm および 750 mm、調整可能。

2. 落下回数: 8

3. 回転装置: 45 度、全方向に回転可能。

4. サイズ: L*W*H 2443*360*1132 mm
