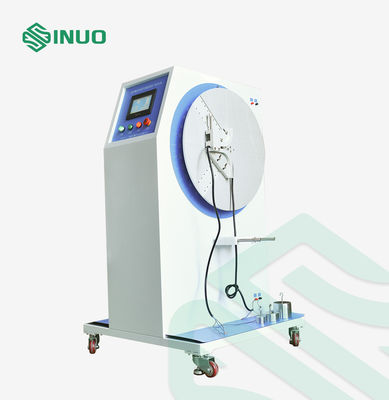

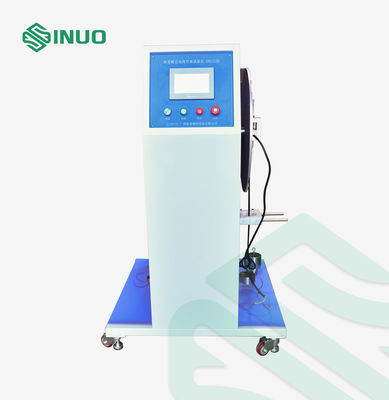

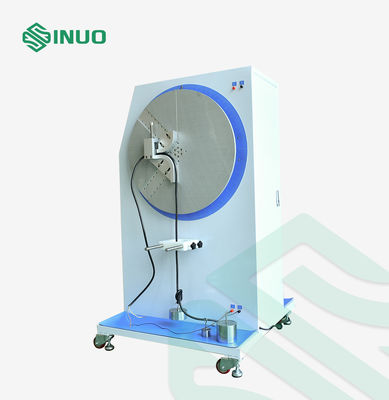

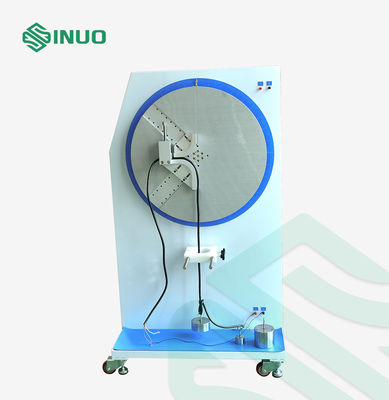

Tinselコード曲げおよびスナッチ試験装置 | 完成品およびPVC絶縁ケーブル用 IEC 60227

Tinselコード曲げおよびスナッチ試験装置 | 完成品およびPVC絶縁ケーブル用 IEC 60227

ブランド名: Sinuo
モデル番号: SN1112D
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 30セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate(Cost Additional)
標準:
IEC 60227‑1
強奪の負荷:
500g
曲げ速度:
0~65rpm
曲げ荷重:
500g‑100N
ドライブモード:
モーター駆動型
試験項目:
曲げ・ひっかけ試験
パッケージの詳細:
合板ケース
供給の能力:
30セット/月
ハイライト:

Tinselコード曲げ試験装置

,

PVC絶縁ケーブルスナッチテスター

,

IEC 60227ケーブル試験装置

製品説明

完成品とPVC断熱ケーブルのためのIEC 60227

製品情報:

テンゼルコードの折りたたみおよびスナッチ試験装置は,IEC60227-1第5項の標準要件に従って設計および製造されています.6.3.25 について6.3.3IEC 60227-2第3項23 について3ほか)

完成したケーブルとPVC断熱ケーブルの屈曲耐性をテストするために使用され,PVC断熱ケーブルの負荷コアを壊して信頼性を検証するために使用されます.

屈曲試験: 適切な長さのコードサンプルを図2のように装置に固定し,質量0.5kgの重さで負荷します.電流は約0.1Aは導体を通過させなければならない..

試料は導体の軸の平面に垂直の方向で前後折り,両端が垂直の両側で90°の角を成す..

折りたたみとは,試験で180°の動きであり,この動きは2つの追加のサンプルで繰り返され,その両方が再試験に適合しなければならない.

取っ取り試験: 適切な長さのコードサンプルを片端から硬い支柱に固定し,質量0.5kgの重さをサンプル0に固定する.固定点より5m下導線を通る電流は約0.1Aで,重さは固定点まで5回上げ,下ろす.

Tinselコード曲げおよびスナッチ試験装置 | 完成品およびPVC絶縁ケーブル用 IEC 60227

技術パラメータ:

適用基準 IEC 60227-1
適用された条項 5.6.3.2
曲げるための試験ステーション 40mm~130mm グループに適用する
取っ取りのテストステーション グループに160mm~500mmを適用する
駆動方法 モーター駆動
制御方法 PLC制御,タッチスクリーン操作
曲がり角 ポジティブ・ネガティブ・方向:0~360°,タッチスクリーンプリセット
曲がる装置の半径 R2.5mm,R80mm,R120mm,R200mm
曲がり速さ 0°65rpm,プリセット可能
折りたたみの時間 0999999, 6桁のメモリプレセット番号
屈曲負荷 500g,50N,75N,100N
スナップタイム 0999999, 6桁のメモリプレセット番号
スナップロード 500g
負荷電流 100mA±10mA
