IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

ブランド名: Sinuo
モデル番号: SNQC1013
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1ヶ月あたり10セット
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
適用規格:
IEC 62196-1 第 14.1.5 項、14.1.6 項
応用テーブル:
表5
操作方法:
手動操作
重量構成:
165-750N
テストプラグ:
カスタマイズされた
テストステーション:
単局
パッケージの詳細:
合板ケース
供給の能力:
1ヶ月あたり10セット
ハイライト:

IEC 62196-1 EV引き抜き力試験機

,

EVラッチ検証試験装置

,

保証付きの電気自動車試験機器

製品説明

IEC 62196-1 EV 引き寄せ力とロック確認試験装置

製品情報:

引力とロック確認試験装置は,相互ロックまたはロック装置を持つEVのソケット・アウトジェットと車両コネクタの機械的な試験のために設計されています.試験プラグを外すのに必要な引き寄せ力を確認し,ロックメカニズムの性能を確認する..

装置は,IEC 62196-1:2025第14項の関連試験方法に適合する.1.514歳1.6,図 13 と 14 と IEC 62196-3:2026 第 14 項. 安定して繰り返される力適用を提供するために,専用の固定装置,クランプシステム,主要重量および補給重量を使用します.

EV充電コネクタメーカー,EVSE研究室,認証機関,電気安全試験研究室に適しています.

主要な特徴:

  • 電気自動車の電源出口と車両コネクタの機械試験用に設計された
  • 引き寄せ力の検証とロック装置のテストをサポート
  • IEC 62196-1:2025 および IEC 62196-3 に適用される:2026
  • IEC 62196-1図 13 と 14 に基づいた試験構成
  • 制御された力の適用のための垂直引き戻し方向
  • 適正な操作のための反重量ベースの負荷システム
  • 標本の固定装置と固定装置
  • 試験力の適用に含まれる主要重量と補足重量
  • 電気自動車の充電装置の製造業者および電気安全研究室に適しています.
  • 標準に準拠する別途購入された試験プラグと互換性

技術要求:

撤退部隊

スイッチ付きEVソケット出口またはスイッチ付き車用コネクタは,IEC62196-1:2025の図13に示された装置の支架に固定され,分離軸は垂直である.そして交配アクセサリーの動きは,ダウンです.

接口の引き寄せ力は,次の表の要件を満たす.重量も含まれます.

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

B. 構造の特徴

B.1 引力制御装置:

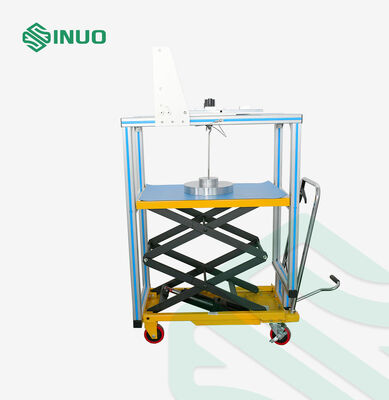

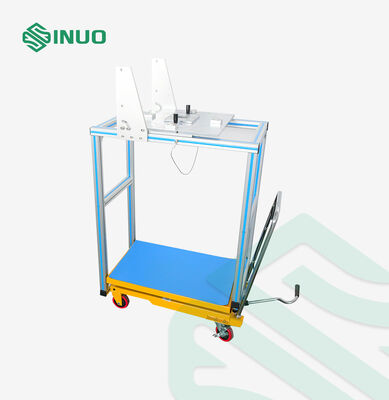

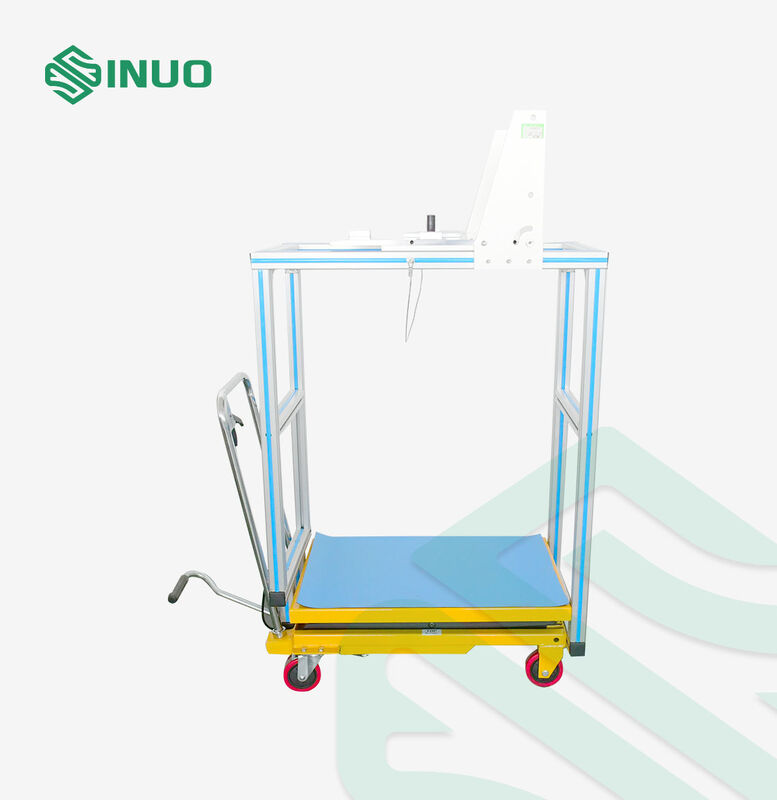

この装置は主に設置装置,固定装置,主要重量,補給重量および試験プラグから構成されています.引力クランプが反重量に変更されます試料を保持するための固定装置が構成されます. 具体的な形は図1に示されています.

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

図1

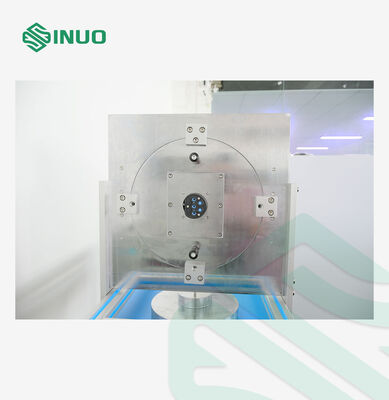

B.2 固定装置の確認:

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置 IEC 62196-1 EV引き抜き力およびラッチ検証試験装置

D 試験プラグ

試験プラグは,関連する標準シートに従って,硬化鋼で細かく磨かれた接触点を持ち,表面粗さが0を超えない.8 μm の有効長さで,名目距離で隔たれる容積は ±0,05 mm

他のタイプのプラグ接触装置では,プラグ接触装置の寸法または接触面間の距離は,関連する標準表に記載されている最小寸法に適合しなければならない.,容積は+0010mm

試験プラグはこの試験装置に含まれていないので,お客様が既に別々に注文した試験プラグを以下のように使用してください.

表 3

違う スタンダード 図番号: 名前 QTY
1 IEC62196-2/Ed.3/CDV © IEC (E) スタンダードシート 2 図1 試験車両入口: 63 A, 480 V 三相または 70 A, 250 V 一相 1
2 IEC62196-3/Ed.2/CDV © IEC(E) スタンダードシート 3-IVA VEHICLE INLETMODES 2, 3 と 4 シート 2 試験車両入口 1

図13のテスト
IEC 62196-1 EV引き抜き力およびラッチ検証試験装置


図14のテスト

IEC 62196-1 EV引き抜き力およびラッチ検証試験装置
