| ブランド名: | Sinuo |
| モデル番号: | SNQC1013A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
SNQC1013A 引力試験装置は,IEC 62196-3:2026 第16項に適合する.16電気自動車の充電インターフェースの挿入と引き出す力の性能検証のために特別に開発された.
EV充電インターフェイス設計では 便利な充電銃配列操作が必要ですこの試験装置は,充電銃を車両のソケットに挿入するときに最大挿入力が標準仕様の限界を満たしているか確認します..
挿入力試験中に: 充電銃を垂直下向きに固定し,標準指定の重量組成物を充電銃に負荷し, 0 を放出します.8kgの補助重量で5cmの高さから自由転落し,主重量組を打つ. 衝撃後,充電銃は完全にソケットに閉じ込められ,必要な接触位置に達する.
AC&DC EV充電銃のソケット挿入力試験,EV充電コネクタの機械性能試験,IEC 62196充電インターフェース準拠試験に広く使用されています.新エネルギー自動車部品の品質検査ラボ.
このテストはEVの充電銃の実用的な操作条件をシミュレートします. 静的な重量加えて自由落下する補助重量からの衝撃負荷を適用することによって,充電銃とソケットの組み立ての実際の挿入シナリオを再現しますリアルタイムフォース値モニタリングは,標準負荷条件下で充電コネクタが完全に座っているかどうかを判断するために,挿入力を記録します.充電インターフェイスの機械構造の合理性を検証する.
技術パラメータ:
| モデル | SNQC1013A |
| テストステーション | 単一の駅 |
| 制御方法 | 手動で,インスルーメントはリアルタイムで力データを表示します |
| リフティング方法 | マニュアル |
| 追加減量方法 | マニュアル |

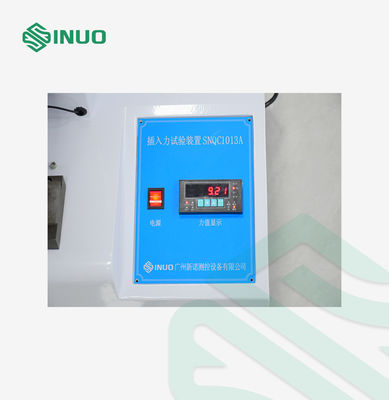

| 力の値の監視 | パルス圧力センサー + 計測器のディスプレイ |
| 重量構成 |

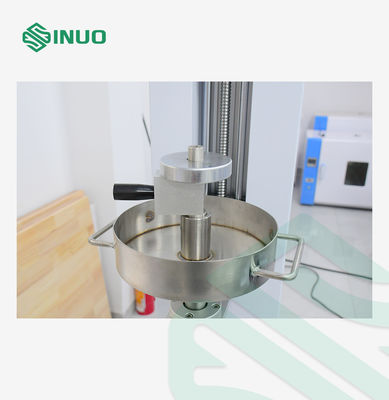

AC充電銃の重量: 9.2kg DC充電銃の重量: 13.2kg 追加重量:0.8kg 注: 主重の重量は,クランプ,ガイド棒,鋼ボール盆,充電銃サンプルを含む. 標本を除く主重の重量は約4kgです. さらに,,10kgの鋼球は,重量を細かく調節するように構成されており,全重量の重量はACまたはDC銃の挿入力要求を満たします.
|
| 追加重量落下高度 | 5cm |
| 初期位置を入力 | 精密なスライドと長い線形ガイドベアリングの位置付け |
| 充電銃の固定装置 | 固定ハンドル,調整可能な方向, 銃頭が垂直下向きになるように. |
