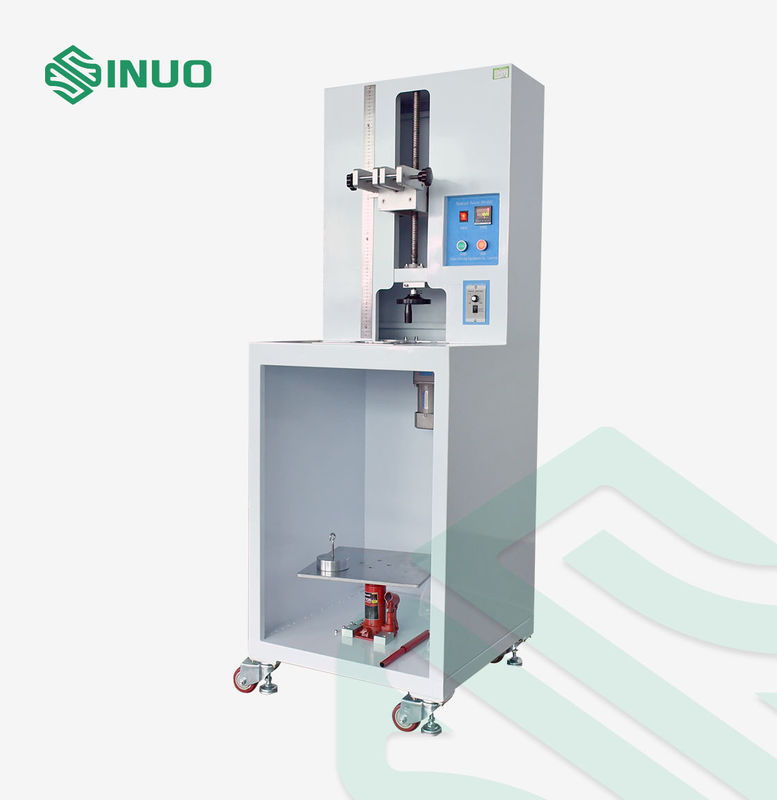

IEC 62196 端子機械試験装置クランプねじ端子試験器

IEC 62196 端子機械試験装置クランプねじ端子試験器

ブランド名:	Sinuo
モデル番号:	SNQC1012
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	1ヶ月あたり10セット

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

高さ調節可能:

260～660mm

テスト速度:

10 ± 2回転/分

回転直径:

75mm

回転重量:

0.4～70.3kg

ブシュ穴径:

6.5、9.5、13、14.5、15.9、19.1、22.2、25.4、28.6、31.8、38.1、44.5mm

テストサイクル:

0 ～ 9999 で調整可能

パッケージの詳細:

合板ケース

供給の能力:

1ヶ月あたり10セット

ハイライト:

IEC 62196 端子試験器

,

EV充電端子試験装置

,

クランプねじ端子機械試験器

製品説明

IEC 62196 端末機械試験装置固定螺栓端末試験器

製品情報

この試験機械は,IEC 62196-3:2026第13項に準拠している.3.1 図12 表5

この準拠性により,クランプスクリュー端末の設計と構造が,ワイヤーを過度に損傷させないという要求に適合しているかどうかを判断する.また,正常な使用過程でストレスを耐えることができるか確認するために使用されます..

試験前に試験時間を事前に設定することができ,試験時間が終わると,自動でアラームで試験が停止します.

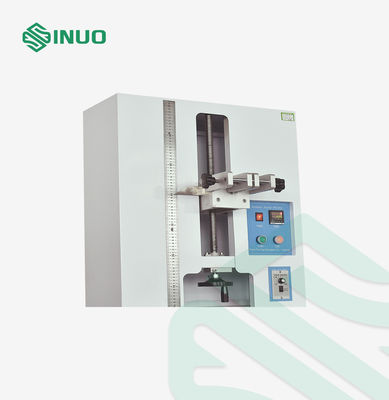

IEC 62196 端子機械試験装置クランプねじ端子試験器

主要な特徴

固定螺旋端末の機械試験のために設計された
電気自動車の充電コネクタの端末評価に適用される
IEC 62196 端末試験要件に対応する
試験速度: 10 ± 2 r/min
回転直径:75mm
調整可能な試験高さ: 260×660 mm
9999までの試験サイクル
異なるケーブルサイズのための交換可能なブッシュホール
設定可能な試験重量 0.4~70.3 kg
設定されたサイクル後に自動停止とアラーム
重荷の取り扱いを容易にするための手動式引き上げ車

メカニカル試験原理

試験標本は装置に固定され,指定された試験負荷とともに制御回転運動にかけられる.

調節可能ブッシュと質量構成異なる端末と電導体の組み合わせを,対応する機械的な負荷条件で評価することができる.

これは,以下を評価するのに役立ちます.

端末の機械強度
固定螺栓端末の耐久性
過剰な損傷に対する運転者の保護
通常の動作中の機械的ストレスの耐性
電気自動車の充電接続端末の構造的信頼性

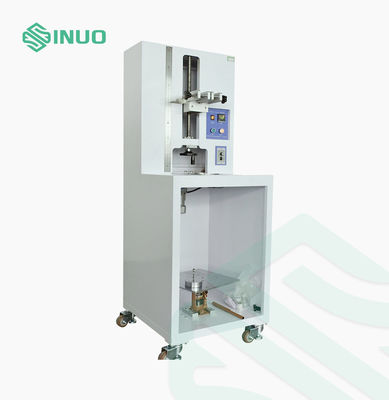

IEC 62196 端子機械試験装置クランプねじ端子試験器

技術パラメータ

電源	AC 110 V,60 Hz
試験サイクル	09999 調節可能
デフォルトのテスト設定	150サイクル / 約15分
試験速度	10 ± 2回転/分
回転する重量	0.4~70.3kg
回転直径	75mm
ブッシングホールの直径	6.59 について513歳 14歳515歳919歳122歳225歳428歳631歳838歳144,5 mm
調整可能な高さ	260~660mm
高さ調整	ハンドホイール
体重処理	手動のリフトカートも含まれます
全体の次元	約790 × 400 × 1500mm

バスとマスの設定は次の表で示される.

IEC 62196 端子機械試験装置クランプねじ端子試験器
