| ブランド名: | Sinuo |
| モデル番号: | SNQC1005 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

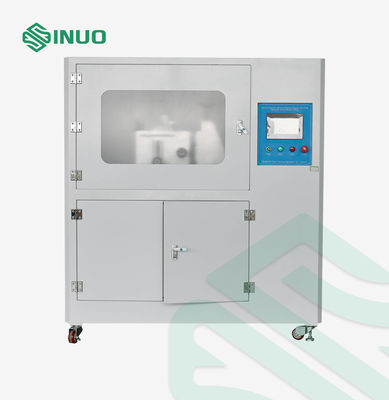

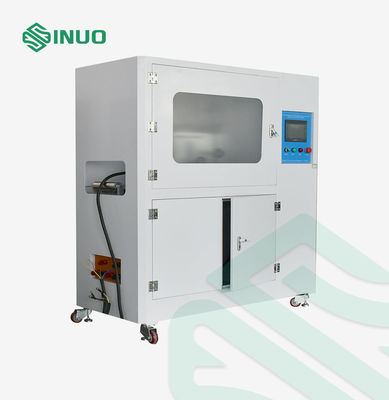

このEV充電インターフェースプラグ抜き差し耐久性試験機は、IEC 62196、IEC 60309シリーズ国際規格に準拠しており、EVのAC/DC充電ガン、産業用プラグ、ソケット、カプラの耐久性性能検証のために設計されています。本装置はサーボドライブ+PLCインテリジェント制御システムを採用し、実際の作業条件下での充電コネクタの繰り返し挿抜をシミュレートします。外部負荷を用いて、通常の機械的寿命試験および遮断容量試験を実行できます。リアルタイムの力モニタリング、自動反転機能、3軸調整可能な治具は、GB、米国、EU規格の充電インターフェースをサポートします。また、IEC規格に準拠した塩塵水浸漬試験を実行し、サンプルが継続的な動作中に過度の摩耗や損傷なしに機械的、電気的、熱的ストレスに耐えられるかを確認し、電気アクセサリーの長期信頼性を評価できます。
主な技術パラメータ
|
試験内容 |
a) 遮断容量； |
|
試験サンプル範囲 |
ACおよびDC充電ガン |
|
試験ステーション |
シングルステーション |
|
電気制御方式 |

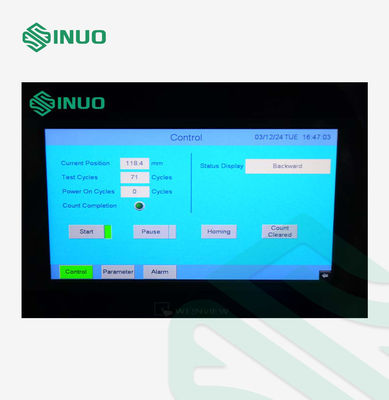

三菱PLCインテリジェント統合制御、7インチカラーヒューマンマシンタッチインターフェース操作 |
|
操作モード |
手動またはプログラム制御操作 |
|
機能 |
充電インターフェースの通常動作をシミュレートする機能を持ち、充電インターフェースの挿抜操作を実現できます。また、試験速度、試験時間、試験回数のプログラム可能な設定も可能です。 |
|
駆動方式 |
サーボモーターが抜き差し動作および回転・液体浸漬動作を駆動し、補助シリンダーがスイッチ連動機構の開閉を実現します。 |
|

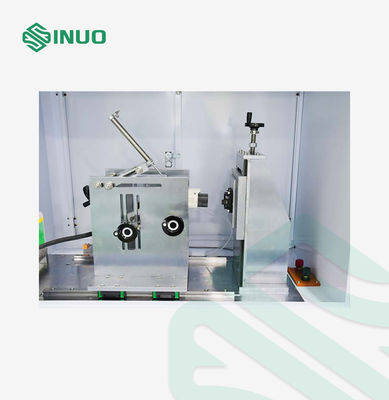

サンプル治具およびクランプ方法 |
機械的クランプ、X/Y/Z三次元調整可能クランプ、調整可能なクランプポイント位置、中国規格、米国規格、欧州規格のAC/DC充電インターフェースに適したユニバーサルクランプ |
|
自動反転 |
充電ガンクランプに自動反転機構を装備し、90度反転可能で、反転保持時間は範囲（0〜600）秒で任意に設定可能です |
|
試験回数 |
0〜999999回、プリセット可能、カウントが設定値に達すると自動停止 |
|
遮断容量通電時間 |
1〜999.9秒、プリセット可能（規格では電気接点は4秒を超えず、2秒以上維持する必要がある） |
|
プラグ抜き差し速度 |
0〜10回/分、プリセット可能（3.75サイクル/分、7.5ストローク/分） |
|
試験ストローク |
0〜150mm、プリセット可能（試験プラグと試験ソケット間の距離は50mm以上） |
|
試験速度 |
0〜1100mm/秒、タッチスクリーンで直接プリセット可能 |
|
力値表示 |
50kgレンジの力センサーを装備し、リアルタイムで力値をモニタリングし、力-時間曲線を作成し、最大挿入力と抜去力を表示し、現在の力値を表示します。力値範囲（0〜500）N |
|
ロック機構 |
通常の動作条件をシミュレートするために、機械的ロック機構を自動的に押す機能を備えています。 |
|
溶液タンク |
1つの溶液タンクを装備し、IEC 62196-1:2022条23.3.2の塩塵水模擬溶液を収容できます。溶液はユーザーが準備する必要があります。 |
|
溶液浸漬要件 |
浸漬回数、浸漬時間、乾燥時間、挿抜回数、サイクル回数を設定可能 |
|
負荷 |
外部、SN2217-480V250Aと連携可能 |
|
検出機能 |
負荷が接続されている場合、回路遮断アラームを実現し、現在の回数を記録できます。 |
|
安全保護 |
接地保護、短絡保護、過負荷保護 |
