| ブランド名: | Sinuo |
| モデル番号: | SNQC1023A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1ヶ月あたり10セット |

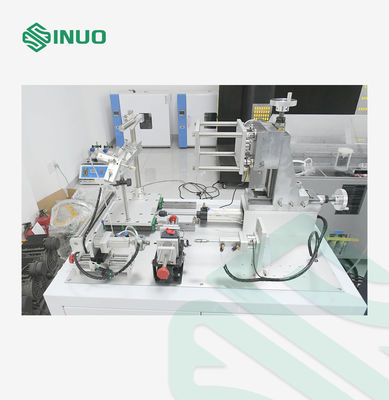

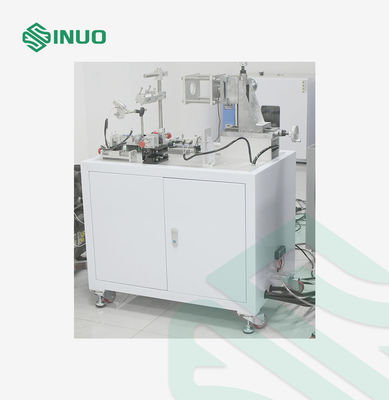

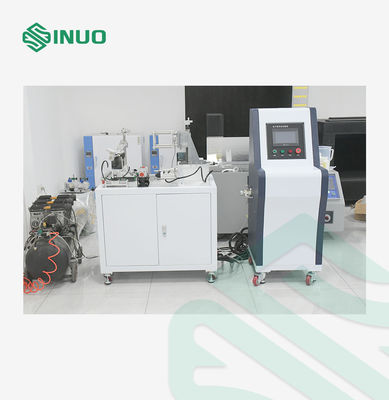

EV充電コネクタ電子ロック試験機は、EV充電プラグ、コネクタ、カプラに使用される電子ロック装置の機械的強度、耐久性、および動作信頼性を評価するために設計されています。
機械的な力負荷、変位測定、電気制御、信号監視を組み合わせ、電子ロックのさまざまな動作条件をシミュレートします。
サーボ駆動システムは、正確で再現性の高い動きを提供し、三菱PLCと7インチタッチスクリーンHMIは、試験力、ストローク、タイミング、サイクル数を簡単にプログラムできます。
| 試験項目 | a) 電子ロック装置の通常動作（寿命）試験 |
|---|---|
| ワークステーション | シングルステーション |
| 電気制御モード | 三菱PLCインテリジェント統合制御、7インチカラーヒューマンマシンタッチインターフェース操作 |
| 操作モード | 手動またはプログラム制御操作 |
| 治具 | a) 独立した電子ロック装置治具またはユニバーサル治具の要件を満たすこと。 |
| 試験機能 | プッシュロッド式電子ロック試験機能を装備。 |
| 電子ロック装置の解錠 | 電子ロック装置を手動で解錠でき、電子制御自動操作モードを採用しています。電子ロック装置の通常動作（寿命）要件を満たすようにプログラムされています。解錠力要件は（0〜50）Nを満たします。指示誤差は±0.5%F.S.以下、分解能は0.1N以下です。 |

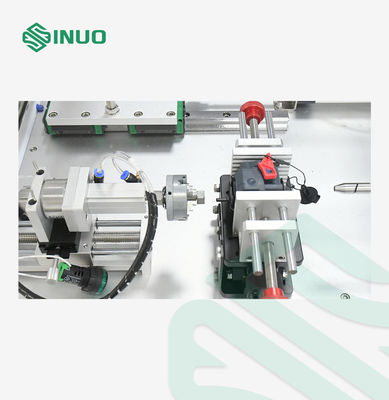

| 電子ロック装置の力 | 電子ロック装置のロックロッド機構用の力印加装置を装備しています。力印加装置はロックロッドの端部をクランプし、軸方向の推力または引張力を印加できます。力測定範囲は（0〜50）Nを満たす必要があります。指示誤差は±0.5%F.S.以下、分解能は0.1N以下です。力印加速度は調整可能で、力値は一定に保つことができます。力印加装置は、力承受部分の変位とロックロッドの位置状態を測定できます。変位測定範囲は（0〜50）mmを満たします。指示誤差は±0.02mm以下、分解能は0.01mm以下です。 |
| 極性変換 | PLCプログラムが自動的に切り替わります。電子ロックの状態フィードバックを監視してから1秒後に切り替わります。 |
| スイッチング電源 | （0〜24）VDC調整可能、電圧精度は0.5レベル以上、分解能は0.1V以下です。 |
| 順方向導通 | （0〜5000）msは任意に設定でき、分解能は1ms以下です。 |
| 逆方向導通 | （0〜5000）msは任意に設定でき、分解能は1ms以下です。 |
| 負荷電流 | （0〜200）sの範囲内で任意に設定できます。分解能は1秒以下。1-200mA調整可能、負荷電流協調動作。 |
| 機能 | 1-200mA調整可能な負荷電流を装備。電子ロックの解錠/ロック信号をフィードバックする監視装置を装備。オン/オフ状態と信号数を記録します。 |
| 故障判定 | 内蔵信号フィードバック判定、異常発生時に自動シャットダウン。 |
| 試験回数 | （0〜99999）回は任意に設定できます。 |
| 安全保護 | 接地保護、短絡保護、過負荷保護。 |
| 電源 | 電源：AC380V±10%/50-60Hz、5kW |
| 装置寸法と重量 | 寸法：約W1000*D900*H1400mm；重量：約200kg |
3軸調整可能な治具により、テスターはさまざまなEV充電コネクタ構造に対応できます。 個別の電子ロック装置に適しています
プログラム可能なサイクル試験
99,999回のプログラム可能な試験サイクルをサポートします。オペレーターはプリセットできます：
試験サイクル数
適用分野
EV充電プラグ
EVSEメーカー、充電コネクタメーカー、電気試験ラボ、認証ラボ、製品開発チーム。
