IEC 60068 高低温サイクル熱衝撃試験装置

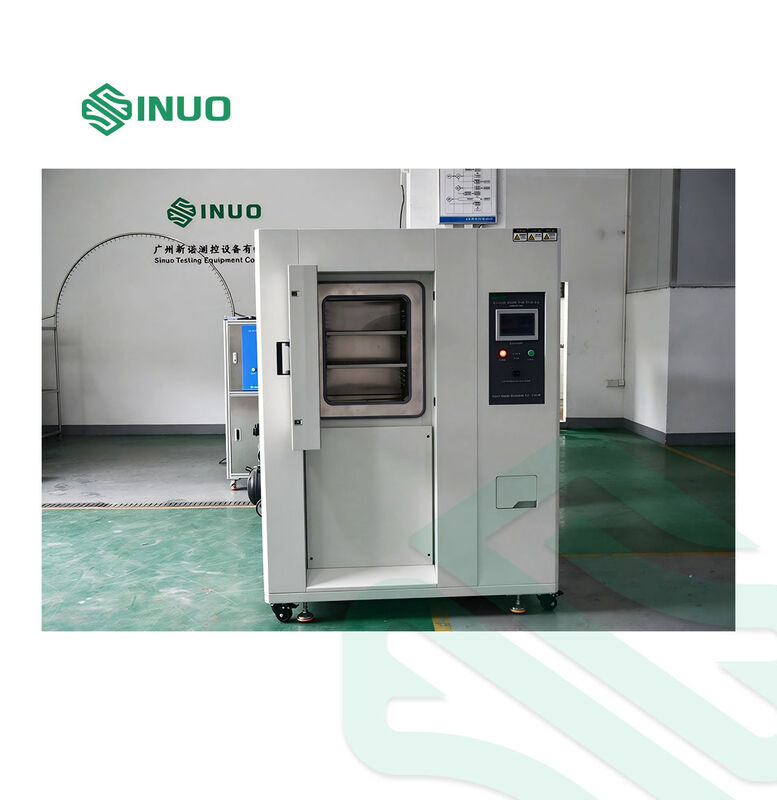

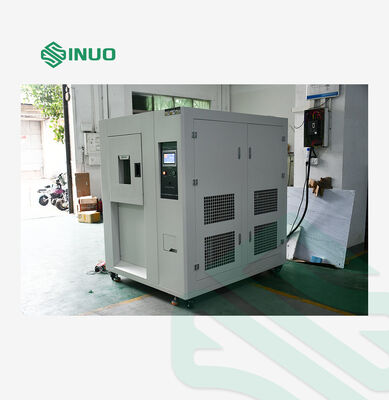

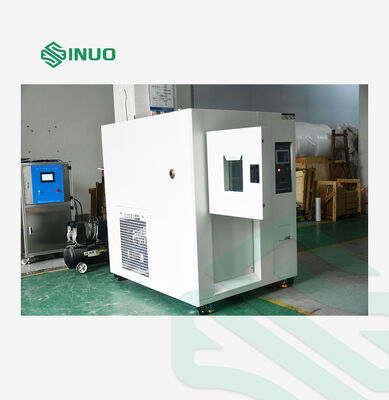

熱衝撃試験チャンバーは、製品や材料が高温と低温の急激な遷移にどのように耐えるかを評価するために設計されています。従来の温度サイクル装置とは異なり、この環境試験チャンバーは、独立した試験エリアと組み合わせて、個別の高温および低温保管ゾーンを使用し、試験標本を静止させたまま、急速な温度変化を実現します。
温度範囲は-60℃から+200℃、指定された衝撃回復時間は5秒以下であり、このチャンバーは、コンポーネント、アセンブリ、および材料の加速環境試験および信頼性試験に適しています。
自動車部品、電気・電子製品、プラスチック、ゴム、金属製品、材料試験、品質保証ラボなどの産業で使用できます。
このシステムは、低温、高温乾燥、温度変化試験を含む、IEC 60068 環境試験に関連する要件に基づいて設計されています。

主な特徴

高速高低温遷移

このチャンバーは、室温から+200℃までの高温試験、および室温から-60℃までの低温試験をサポートします。指定された温度衝撃回復時間は、-60℃から+200℃の間で5秒以下です。

独立した温度ゾーン

自動冷凍出力制御

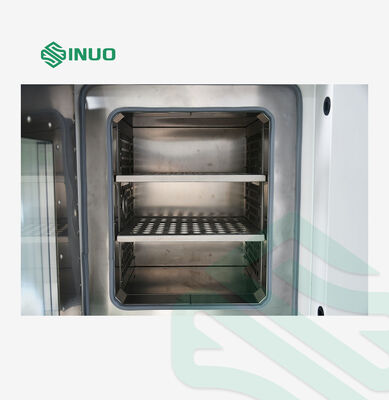

• 独立した製品試験エリア
• 高温熱保管エリア
• 低温冷気保管エリア

この構成により、標本を手動でチャンバー間を移動させる必要なく、温度条件間を迅速に切り替えることができます。

高精度温度制御

試験チャンバーは以下を提供します:

• 温度変動: ±0.5℃温度偏差: ±2℃
• 温度分解能: 0.1℃温度精度: ±0.01℃
• これらの制御機能は、再現性のある環境試験とラボの品質管理をサポートします。プログラム可能な試験制御
• PLC制御を備えた7インチカラーLCDタッチスクリーンにより、オペレーターは温度プロファイルを設定し、試験条件を監視し、運転データを記録できます。システムは、定常運転、プログラム試験、およびスケジュールされた起動をサポートします。最大120個の試験プログラムを保存でき、各セグメントの最大設定時間は99時間59分です。

データ監視と通信

チャンバーはRS232およびUSBインターフェースを提供し、温度曲線表示、試験データ収集、および装置監視のためにコンピューターに接続できます。

技術パラメータ:
内箱寸法

600*600*400mm (幅*奥行*高さ)

外形寸法約1850*2100*1770 (幅*奥行*高さ) (実際のサイズによります)温度範囲

-60～200℃

現在のプログラムセグメント

残り試験時間
サイクル数

• 加熱状態
• 冷却状態
• リアルタイム温度曲線
• 過去の運転データ
• 障害情報
• コントローラーは、定常運転、プログラム温度サイクル、およびスケジュールされた起動をサポートします。オペレーターは、プログラム実行中にプログラムセグメントをスキップしたり、選択した機能を維持したりすることもできます。
• システムには自動障害検出およびアラーム機能が搭載されており、異常な運転状態の特定に役立ちます。
• 温度衝撃試験モード
• チャンバーは、要求される試験プロファイルに従って、いくつかの運転シーケンスをサポートします:
• 試験モード
• 説明

高温 → 低温
高温暴露後の低温暴露

低温 → 高温

低温暴露後の高温暴露

高精度膨張弁

オイルセパレーター
乾燥剤コンポーネント
自動冷凍出力制御

• 自動霜取り
• 凝縮水排水システム
• 冷凍回路は、内部の清浄度とシステムの信頼性を向上させるために、窒素保護溶接と真空処理を使用して製造されています。
