| ブランド名: | Sinuo |
| モデル番号: | SN558-HSKT25 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1ヶ月あたり10セット |

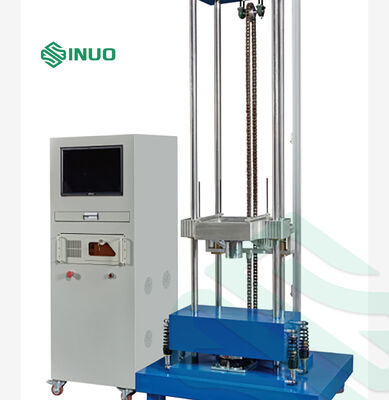

25kg最大負荷対応IEC 62133準拠メカニカル衝撃試験システム
製品情報:
UN 38.3、IEC 60068 2 27、IEC 62133などに準拠しています。
本機は、主に電子製品、航空宇宙、船舶、自動車部品、輸送などの分野における耐衝撃性試験に適しています。異なる波形発生器を選択することで、半正弦波、バックピークのこぎり歯波、または方形波の衝撃試験を実施できます。
MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883Eなどに準拠しています。

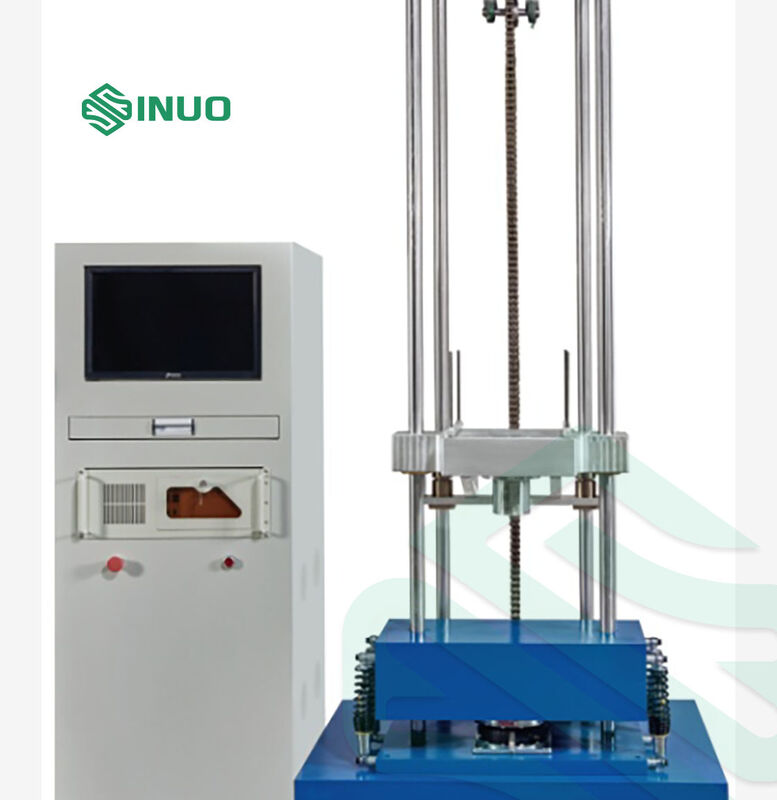

構造:
技術パラメータ:
| 作業プラットフォーム | 350 × 350 mm |
| 作業プラットフォーム材質 | 高強度輸入高品質アルミニウム合金 |
| 最大負荷 | 25kg |
| 最大衝撃高さ範囲 | 1200mm |
| ピーク加速度 | 15—1500 G |
| パルス持続時間 | 0.5—30ms |
| プラットフォーム加速度の不均一性 | ≤20% |
| プラットフォームの水平比率 | ≤30% |
| 加速度、パルス許容差 | ≤20% |
| 速度変化許容差 | ≤15% |
| 装置サイズ | 1100 × 800 × 2450mm |
| 装置重量 | 1350 kg |
| 電源 | AC220V 50Hz |
| 電力 | 1.5KW |
| 測定システム | |
| 入力チャンネル | 2チャンネル |
| サンプリング周波数 | 192KHz |
| 入力形式 | 電圧、電荷 |
| 電圧範囲 | -10v--+10v |
| カップリング方式 | AC、DC、ICP |
| 衝撃波形 | 半正弦波 |
| 通信インターフェース | USB2.0 |
| サポート規格 | 国家標準、ユーザー定義標準 |
| オペレーティングシステム | Microsoft Windows7/10 |
| システム加速度センサー | |
| ブランド | YMC |
| 出力方式 | 電荷タイプ |
| 感度 | 3.93pC/g |
| 周波数範囲 | 0.5—12KHz |
| 加速度範囲 | ±2500G |
| 作業環境 | -40~+160℃ |
| その他の指示 | |
| 電源 | 単相220V±10% |
| 圧縮空気 | 0.5—0.8Mpa |
| 温度 | RT〜40℃ |
| 湿度 | 25℃<85RH% |
主な特徴
高速衝撃信号取得
本システムは、最大サンプリング周波数1MHzで、過酷な機械的衝撃イベント中の加速度の急激な変化を捉えることができる、過渡的な衝撃信号の高速取得を提供します。
測定システムは最大100,000 gnの加速度レベルをサポートし、最小持続時間0.1 msの衝撃パルスを識別できるため、要求の厳しい衝撃およびインパクト測定アプリケーションに適しています。

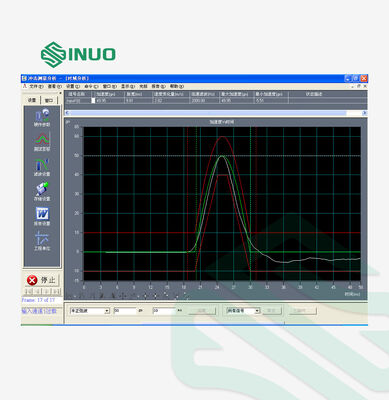

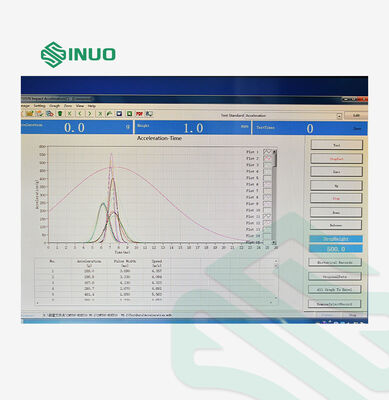

複数の衝撃波形を記録して保存し、後で分析できます。記録された信号は、波形比較、テスト検証、およびラボデータレビューのために再生することもできます。
内部トリガーモードと外部トリガーモードの両方をサポートしています。トリガー機能により、取得システムは不要な信号データを削減しながら、必要な衝撃イベントを正確にキャプチャできます。
