| ブランド名: | Sinuo |
| モデル番号: | SN881-1000L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1ヶ月あたり10セット |

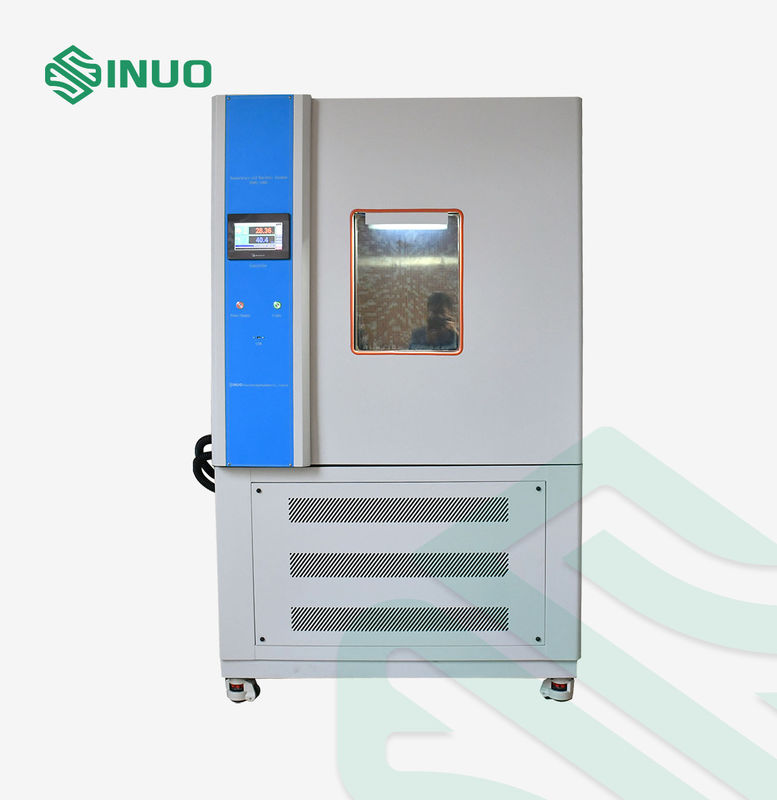

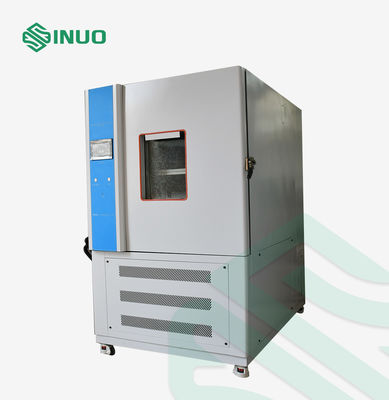

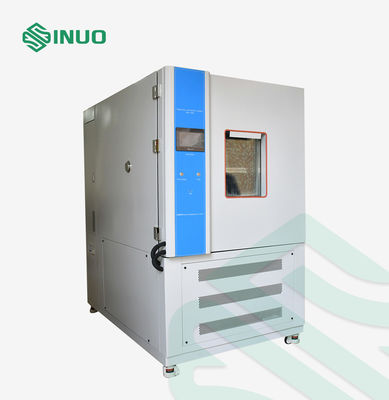

温湿度試験室は、電子部品、電気製品、家電製品、プラスチック、原材料、その他の工業製品の環境信頼性試験用に設計されています。
管理された高温、低温、および湿度のテスト条件を提供し、保管、輸送、および環境暴露中の製品の性能と信頼性を評価します。プログラム可能な温度と湿度の制御システムを備えたチャンバーは、一定の環境試験と周期的な環境試験の両方を実行できます。
このチャンバーは、低温試験、乾熱試験、定常湿熱試験、周期湿熱試験などの用途に適しており、製品開発、品質管理、信頼性試験所、コンプライアンス試験のための実用的なソリューションとなります。
環境チャンバーは、次の IEC 60068 環境試験規格で指定された試験方法向けに設計されています。
| 標準 | 試験方法 | 応用 |
|---|---|---|
| IEC 60068-2-1:2007 | テスト A – 風邪 | 低温環境試験 |
| IEC 60068-2-2:2007 | テスト B – 乾熱 | 高温乾熱試験 |
| IEC 60068-2-30:2005 | テストデータベース – 湿った熱、周期的 | 温湿度サイクル試験 |
| IEC 60068-2-78:2012 | テストキャブ – 湿った熱、定常状態 | 恒湿環境試験 |
|
制御と操作 |
PLCおよびタッチスクリーンインテリジェント制御システム |
|
|
チャンバーサイズ |
内寸 |
外形寸法 |
|
1000*1000*1000mm |
1280*2150*2050mm |
|
|
温度範囲 |
-70℃～+150℃ |
|
|
湿度範囲 |
20%～98%RH
|
|
|
温度変動 |
±0.5℃ |
|
|
湿度変動 |
≤2.5% |
|
|
温度偏差 |
±2.0℃以下 |
|
|
湿度偏差 |
≤±3% |
|
|
加熱速度 |
≧2-3℃/分 |
|
|
冷却速度 |
≧1℃/分、平均無負荷 |
|
|
負荷状態 |
なし |
|
|
作動音 |
騒音レベル≤70dB(A) （周囲温度25℃、低エコーの防音室で測定。A重み付けを使用して9点の平均をテスト。各テスト点は騒音源から水平方向に1メートル、地上から1メートルの距離にあります。） |
|
|
構造的特徴 |
||
|
絶縁筐体構造 |
1.外壁材：A3ボード吹き付け。 2.内壁材質：つや消しステンレス鋼板SUS﹟304。 3. チャンバー断熱材: 100mm 耐高温硬質ポリウレタンフォーム。 4. チャンバードア断熱材: 100mm 耐高温硬質ポリウレタンフォーム。 |
|
|
底部構造の強度 |
試験室底部のトラックの耐荷重: ≤100Kg/m² (荷重) |
|
|
空調チャンネル |
1.ステンレス製長軸遠心ファン：2セット/90W。 2. ファン、ヒーター、エバポレーター（除湿器も）、排水装置、圧力バランスポート、調整可能なエアディフレクター、温度センサー |
|
|
試験室の標準構成 |

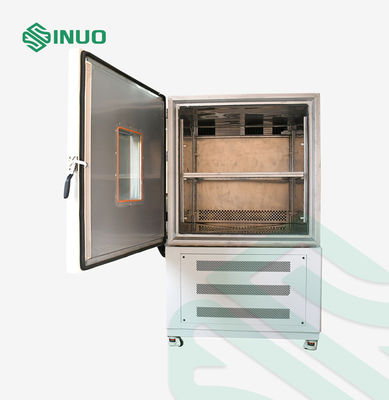

1.観察窓：400x600x40mm 3層真空強化ガラス 2. フラット埋め込みハンドル 3. ドアヒンジ: SUS #304 輸入ヒンジ 4. 庫内省エネランプ 5.リード穴：φ50mm 1個 |
|
|
チャンバードア |
1. 一体型ドアは外側に開き、ヒンジが左側、ハンドルが右側になります (ボックスの正面を向いた場合)。 2. 安全ドアロック機構を装備（試験室内でドアの開放が可能）、ドアには結露防止の電熱機能、視認範囲の断熱ガラス観察窓（W400×H600mm）が装備されています。ドアフレームには結露防止電気加熱装置が装備されています。 |
|
|
コントロールパネル |
コントローラ 7インチ表示画面、温度（湿度）制御表示画面、動作表示灯、照明ボタン。 |
|
|
機械室 |
冷凍ユニット、コンプレッサー水トレイ、圧力解放装置、加熱装置 |
|
|
配電盤 |
分電盤、冷却ファン、主電源スイッチ、変圧器、中間リレー、タイムリレー、ソリッドステートリレー、ACコンタクタ、サーキットブレーカー |
|
|
ヒータ |
1. フィン型放熱器型ステンレス電気ヒーター 2. 加熱制御方式：SSR（ソリッドステートリレー）非接触等周期パルス幅変調 3.加熱電力：約4KW |
|
|
電源ケーブル穴 |
チャンバーの背面にあります |
|
このコントローラーを使用すると、ユーザーは信頼性テスト用に複雑な温度と湿度のプロファイルを作成できます。
システムは以下を表示できます。
プログラム可能なシステムは、テストサイクルの繰り返しと電源回復後の自動継続をサポートし、テストの簡素化に役立ちます。自動環境テスト研究所や生産品質管理部門向け。
チャンバーは空冷機械圧縮冷凍システム低温環境試験用に設計されています。
| 冷凍コンポーネント | 構成 |
|---|---|
| 冷蔵モード | 空冷機械圧縮 |
| コンプレッサー | 日立低温スクロール圧縮機 |
| コンプレッサーの構成 | 3馬力×2 |
| 冷媒 | R404A |
| コンデンサー | AC&R アルミフィンコンデンサー |
| 蒸発器 | カスタマイズされた熱交換器 |
| 熱交換器 | 高効率SWEP型設計 |
| 冷凍制御 | 冷却能力の自動調整 |
| 拡張システム | 容量制御冷凍システム |
| 蒸発凝縮器 | 銅管熱交換器 |
| 圧力制御 | 蒸発圧力調整弁 |
| 戻り空気 | コンプレッサー還気冷却回路 |
冷却システムは、プログラムされた試験条件に従って冷却能力を自動的に調整します。これにより、稼働時の無駄なエネルギー消費を抑えながら、安定した環境条件を維持することができます。
加熱システムにはソリッドステート制御のフィン型ステンレス電気ヒーターを使用しています。
| パラメータ | 仕様 |
|---|---|
| ヒーターの種類 | フィン型ステンレス電気ヒーター |
| 暖房能力 | 約4kW |
| 制御方法 | SSR非接触パルス幅変調 |
| 温度制御 | PIDベースのインテリジェント制御 |
加熱および冷却システムは湿度制御システムと連携して、制御された環境を提供します。温度サイクルと気候試験条件。
チャンバーにはステンレス製の長軸遠心ファンが使用されており、作業空間全体に空調空気を循環させます。エアフロー システムは、テスト チャンバー内の温度と湿度の均一な分布を促進するように設計されています。
| 成分 | 仕様 |
|---|---|
| 循環ファン | ステンレス製長軸遠心ファン |
| 量 | 2セット |
| ファンの電力 | 各90W |
| エアフローコンポーネント | ファン、ヒーター、エバポレーター、除湿装置、排水装置 |
| 風量調整 | 調整可能なエアディフレクター |
| 温度監視 | 温度センサー |
