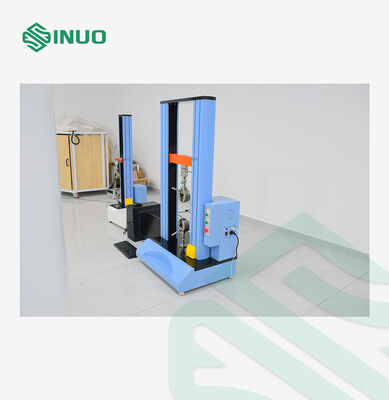

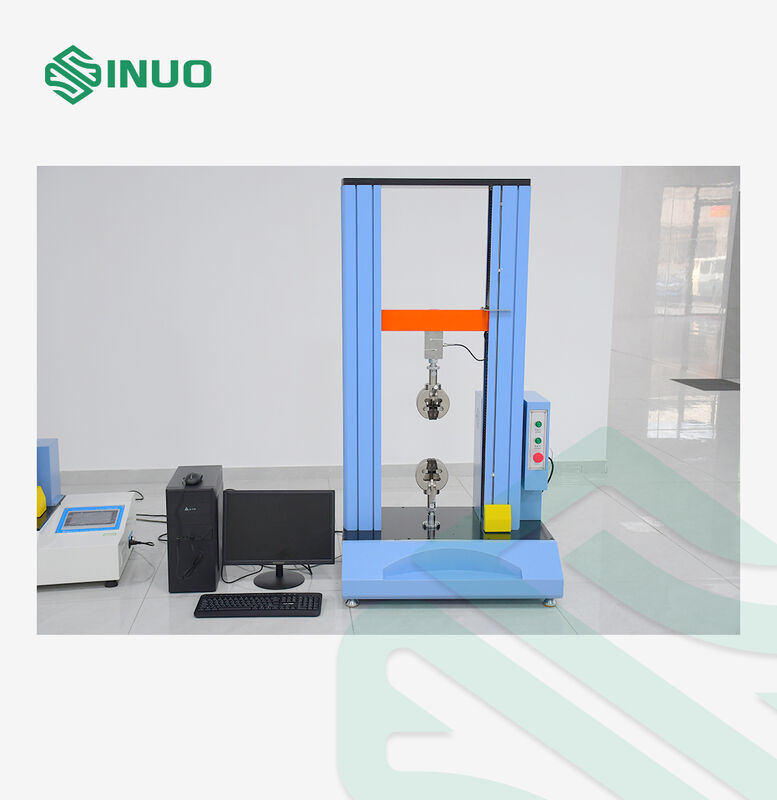

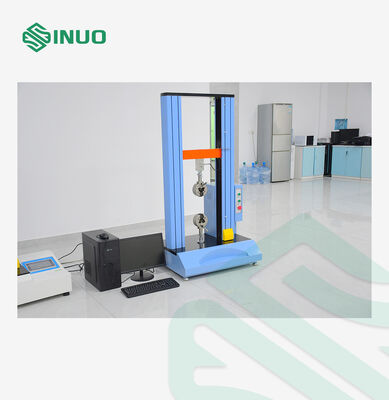

10kN 万能材料試験機（引張・圧縮・曲げ試験用）

製品概要:

本機はコンピューター制御を採用し、各種材料の機械的特性試験に広く使用されています。特殊な治具を使用すれば、完成品の引張、圧縮、剥離、せん断、引き裂き、曲げ（折り曲げ）試験にも適しています。多数のデータを印刷でき、異なるデータに基づいてグラフィック出力比較を行うことができ、制御精度が高く、操作が容易です。モジュール設計で、様々なアクセサリーを柔軟に組み合わせることができます。

主な特徴

多機能材料試験プラットフォーム

1つの試験フレームで、以下の様々な機械的試験用途に対応できます。

• 引張強度および伸び試験
• 三点曲げ治具
• 三点曲げ試験
• せん断試験
• 引き裂き試験
• 剥離試験
• 突き刺し試験
• ばねの引張および圧縮試験
• 静的および動的サイクル試験

コンピューターベースの制御システムにより、選択された試験方法に応じて、試験速度、荷重条件、破断条件、試験時間を設定できます。

安定した動作制御のためのサーボドライブ

サーボモーターシステムは、位置、速度、トルクのクローズドループ制御を提供し、試験中の安定した動きを維持します。

駆動システムは、低速および高速でのスムーズな動作のために設計されており、加速および減速中に迅速な応答を提供します。

高精度ボールねじ伝達

本機は、台湾ZPTボールねじ伝達システムを採用し、正確で安定した機械的動作を実現します。

ボールねじ構造は、効率的な動力伝達、低摩擦、良好な位置決め繰り返し性を備えており、制御された引張、圧縮、曲げ試験動作に適しています。

高速データ取得

制御システムは、最大サンプリングレートを持つ24ビットのアナログ-デジタル変換デバイスを使用しています。毎秒2,000回の測定これにより、システムは試験中の力の急激な変化を捉え、高解像度の測定データを処理できます。

変位エンコーダーは、供給される構成に応じて最大0.0005mmの分解能を提供します。

柔軟な試験ソフトウェア

付属のコンピューターソフトウェアは、試験設定、リアルタイム測定、曲線分析、レポート生成を提供します。

ユーザーは、異なる試験プロジェクトを設定し、必要な測定単位、制御パラメータ、結果項目を選択できます。

サポートされる曲線は以下の通りです。

荷重-変位

• 荷重-時間
• 変位-時間
• 応力-ひずみ
• ひずみ-時間
• 応力-時間
• ソフトウェアは、平均値、標準偏差、変動係数などの統計計算もサポートしています。

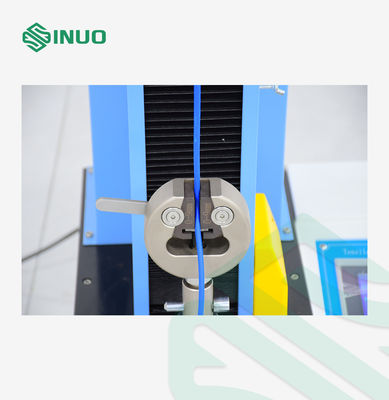

標準試験治具

万能試験機は、様々な機械的試験用途に対応する複数の交換可能な治具を供給できます。

治具

供給される構成には、変形測定用の大ひずみ伸び計も含まれています。

試験・測定ソフトウェア

TM2101コンピューター測定・制御システムは、万能材料試験用途向けに開発されました。

様々な試験手順に対応できるように構成でき、引張、圧縮、曲げ、せん断、引き裂き、剥離、突き刺し条件下での機械的特性評価をサポートします。

試験強度範囲

1. 試験機本体

1. 英語と中国語のインターフェース切り替えをサポート。

2. 機能ナビゲーションをサポートし、ユーザーはナビゲーションインターフェースに従って対応する試験機能モジュールに入力できます。

3. 金属引張、圧縮、曲げ、せん断などの金属材料の機械的特性試験をすべてサポート。

4. セメント圧縮・曲げ抵抗、コンクリート圧縮、硬質フォーム圧縮などの非金属材料の機械的特性試験をすべてサポート。

5. 拡張試験機能をサポートし、ユーザーは独自の試験項目を追加できます。

6. 独立したオープンな試験プロジェクト設定モジュールにより、技術担当者が試験プロジェクトを作成でき、試験オペレーターは試験プロジェクトを参照して試験を行うことができます。これにより、大多数の試験オペレーターの専門レベル要件と操作の難易度が大幅に軽減されます。

7. 試験制御プロセス設計により、ユーザーは試験制御ステップを一目で確認でき、豊富な命令タイプがあります。

8. 試験データの名前を変更し、試験データの表示順序を調整して、ユーザーの特別なデータ出力要件を満たすことができます。

9. カスタム追加試験データの項目をサポート。

10. カスタム追加試験基準および試験データ処理をサポート。

11. 試験データの統計計算（平均、標準偏差、変動係数）をサポート。

12. 曲線分析をサポート。

13. 試験トレーサビリティをサポート。

14. カスタム試験レポートをサポートし、WordまたはExcelスプレッドシートを使用し、操作が簡単で、設定がシンプルで、印刷またはプレビューできます。

15. ソフトウェアには、様々な機器の安全および試験の安全保護機能があります。

16. 詳細なソフトウェアヘルプドキュメント。

制御・安全システム

本機は、ソフトウェア制御と物理的な制御ボタンを組み合わせて、便利な実験室操作を実現します。

安全機能には以下が含まれます。

緊急停止

• 高速/低速移動制御
• 上下移動リミット
• 過負荷保護
• 自動ブレークポイント停止
• ソフトウェアおよび制御ユニット操作
• 制御ボードは、USB、RS232、RS485、アナログ入出力、エンコーダーインターフェースを含む、システム拡張のための複数の入出力インターフェースも提供します。
