| ブランド名: | Sinuo |
| モデル番号: | SN4418 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
統合型IPX1-IPX8防水試験システムSN4418は、電気・電子エンクロージャーの水浸入に対する保護を評価するためのモジュラー式水浸入試験ソリューションです。
IEC 60529:2013に準拠して設計されたこのシステムは、IPX1からIPX8までの複数の試験方法を1つの統合されたラボソリューションに組み込んでいます。家庭用電化製品や照明機器から、電気エンクロージャー、その他のIP防水および侵入保護試験が必要な製品まで、幅広い製品に対応できるように構成できます。
このシステムには以下が含まれます:
| 番号 | 名称 | IPコード | 備考 |
|---|---|---|---|
| 1. | 垂直雨滴試験装置 | IPX1～2 | 滴下エリア: 1000mm*1000mm IPX7の制御キャビネットで制御 |
| 2 | 揺動管試験装置 | IPX3～4 | 揺動管: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm IPX7の制御キャビネットで制御 |
| 3 | スプレーノズル | IPX3～4 | IPX7の制御キャビネットで制御 |
| 4 | ホースノズル | IPX5～6 | IPX7の制御キャビネットで制御 |
| 5 | 統合浸漬チャンバー＆給水タンク＆制御キャビネット | IPX7 | 内部チャンバーサイズ: 650mm*600mm*1500mm IPX7の制御キャビネットで制御 |
| 6 | 深水浸漬タンク | IPX8 | φ600*1000mm IPX7の制御キャビネットで制御 |
| 7 | ターンテーブル | IPX1～IPX6用アクセサリー | φ600mm IPX7の制御キャビネットで制御 |

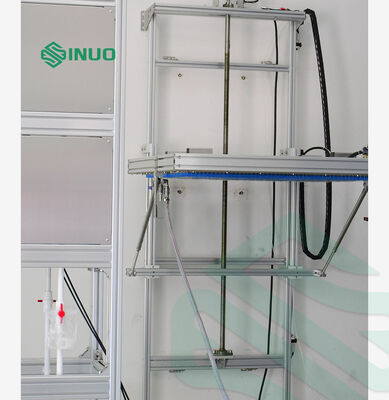

1. IPX1-IPX2 垂直雨滴試験装置
垂直雨滴試験装置は、垂直に落下する水滴をシミュレートするように設計されています。滴下ボックスは自動的に昇降可能で、ステンレス製の滴下プレートが安定した水分布を提供します。
仕様:
| 用途 | IPX1、IPX2試験の実施に適用。 |
| 雨滴エリア | 1000mmX1000mm |
| タンク材質 | ステンレス鋼 |
| 滴下開口部 | φ0.4mm |
| 穴間隔 | 20mm |
| 降雨流量 | 1mm/分、3mm/分、ユーザー設定パラメータ（誤差：+ 0.5mm /分）。 |
| 水滴高さ | 200mm（試験装置による自動制御） |
| 試験時間 | 10分、必要に応じて設定可能 |
| 排水 | 試験完了後、タンクの水を自動的に排出 |
| 本体材質 | 工業用アルミニウム合金 |
| 寸法（長さx奥行x高さ） | 1100X1200X2800mm |
| 機械構造 | 壁掛け |
| エアコンプレッサー | サイレントエアコンプレッサー |
2. IPX3-IPX4 揺動管試験装置
揺動管試験機は、モーター駆動のクランクリンケージ機構を使用して、制御された往復水噴霧を生成します。複数の管半径が、異なるエンクロージャー寸法に対応するために利用可能です。
技術パラメータ:
| 番号 | 項目 | パラメータ |
|---|---|---|
| 1 | 給水 | 水流量＞10L/分±5%の清浄な水（異物なし）。この装置には清浄水ろ過ユニットが装備されています。 |
| 2 | 揺動管のサイズ | 標準でR200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mmの揺動管が付属、ステンレス鋼製 |
| 3 | ニードル穴 | φ0.4mm |
| 4 | 2つの穴の挟角 | IPX3:120°；IPX4:180° |
| 5 | 揺動管の揺動角度 | 最大±175°（プリセット可能）（注：標準ではIPX3:120°；IPX4:360°が必要ですが、試験中に揺動管の下にターンテーブルがあるため、実際の試験では360°は達成できません。ターンテーブルがない場合は360°が達成可能です） |
| 6 | 揺動速度 | IPX3: 4秒/回（2×120°）；IPX4: 12秒/回（2×360°）； |
| 7 | 水流 | 振り子とピン穴の数に応じて設定可能（穴あたり0.07 L/分） |
| 8 | 試験時間 | 0.01秒～99時間59分、プリセット可能 |
| 9 | 圧力計 | 0～0.25MPa |
| 10 | 設置要件 | 専用IP防水試験室、地面は平坦で照明付き、10A防水漏電ブレーカー（またはソケット）を装置に使用。良好な給排水機能付き。床置き設置 |
| 11 | エリア | 揺動管の選択による |
3. IPX3-IPX4 スプレーノズル
揺動管で十分に照射できないエンクロージャー領域に対して、ハンドヘルドスプレーノズルは代替試験方法を提供します。
スプレーノズルは、IEC60529 IPX3およびIPX4に準拠して設計・製造されています。IPX3とIPX4の違いは、IPX4試験ではバッフルを取り外す必要があることです。
技術パラメータ:
| 番号 | 項目 | パラメータ |
|---|---|---|
| 1 | 給水 | 水流量は50～150kPaの清浄な水（異物なし）。 |
| 2 | スプレーノズルのパラメータ | 外径：Φ102mm 球径：SΦ75.5mm 中央の穴があり、内側の穴の円には30°の挟角を持つ24個の穴があります。外側の穴の円には15°の挟角を持つ96個の穴があります。合計121個の穴。穴の直径：Φ0.5mm 真鍮製です。 |
| 3 | 水流 | 10L/分±5%、流量計で調整可能（流量計はこの項目に含まれていません、オプション） |
| 4 | 圧力計の範囲 | 0～0.4Mpa |
| 5 | バッフル | 取り外し可能 |
| 6 | 圧力計 | 0～0.25MPa |
| 7 | 設置要件 | 専用IP防水試験室、地面は平坦で照明付き。良好な給排水機能付き。 |

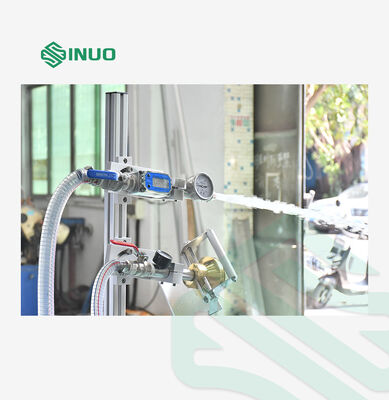

4. IPX5-IPX6 ホースノズル
ホースノズルモジュールは、強力な水ジェット試験用に設計されており、IPX5およびIPX6の個別の流量要件をサポートします。
技術パラメータ:
| 番号 | 項目 | IPX5 | IPX6 |
|---|---|---|---|
| 1 | 給水 | 水流量＞12.5L/分±5%の清浄な水（異物なし）。ステンレス鋼の水タンクと加圧装置で実現可能 | 水流量＞100L/分±5%の清浄な水（異物なし）。ステンレス鋼の水タンクと加圧装置で実現可能 |
| 2 | ノズル径 | Φ6.3mm | Φ12.5mm |
| 3 | 水流 | 12.5±0.625L/分、流量計で調整可能 | 100±5 L/分、流量計で調整可能 |
| 4 | 噴射ノズルからエンクロージャーまでの距離 | 2.5～3m | 2.5～3m |
| 5 | 試験時間 | 1分/m²以上（3分以上） | 1分/m²以上（3分以上） |
| 6 | 圧力計 | 0～0.25MPa | 0～0.25MPa |
| 7 | 設置要件 | 幅3m以上の専用IP防水試験室、良好な給排水機能付き。 | 幅3m以上の専用IP防水試験室、良好な給排水機能付き。 |

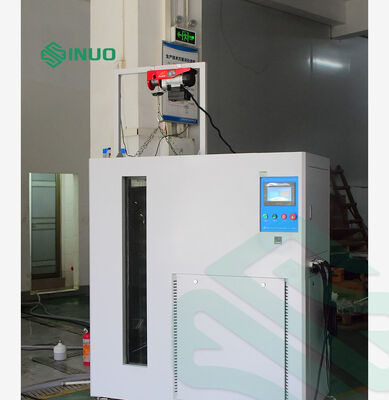

5. IPX7 統合浸漬チャンバー＆給水タンク＆制御キャビネット
統合給水ユニットは、防水試験システムのセントラルコントロールセクションとして機能します。さまざまなIP試験レベルに対して制御された水流と温度を提供し、IPX7浸漬チャンバーおよびIPX8給水システムとしても機能します。
技術パラメータ:
|
パラメータ
|
仕様
|
|
用途
|
IPX1～IPX6防水試験、IPX7水浸漬試験、IPX8気密試験
|
|
給水
|
定温・定流量給水
|
|
水温
|
室温～65℃（±3℃）、PID制御
|
|
流量範囲
|
小流量：1～10L/分；大流量：10～100L/分
|
|
貯水タンク
|
約500L
|
|
IPX7リフトブラケット
|
リフト距離：0～1200mm；負荷：100Kg
|
|
制御システム
|
三菱PLC + 7インチカラータッチスクリーン
|
|
寸法/電源
|
1400mm × 750mm × 1600mm；三相AC 380V、50Hz
|
6. IPX8 深水浸漬タンク
深水浸漬タンクは、IEC60529 IPX8に準拠して設計・製造されています。
技術パラメータ:
1 圧力容器：ステンレス鋼タンク、直径0.6メートル、高さ1.2メートル。
2 圧力調整範囲：0～5bar（カスタマイズ可能）。
3 圧力システム：ステンレス鋼ポンプ + 周波数コンバーター。
4 圧力計精度：0.25度、範囲：6bar。
5 試験時間：0～99分。
6 最大制限圧力：5bar。
7 圧力保護：圧力スイッチ保護。
8 3/4インチ高圧鋼線ホース接続で給水設備に接続
7. ターンテーブル
傾斜可能な回転ステージは、IPX1～IPX6試験に必要なアクセサリーです。
| ターンテーブル径 | Ø600mm |
| ターンテーブル速度 | 1rpm |
| 傾斜角度 | 0°および15°を達成可能 |
| 回転試験角度 | 90°、連続回転 |
| 本体材質 | 工業用アルミニウム合金 |
| 寸法（長さx奥行x高さ） | 800X800X250mm |
| キャスター付きアルミニウムベース | |
| 制御キャビネットによる可逆制御、回転運動制御 | |

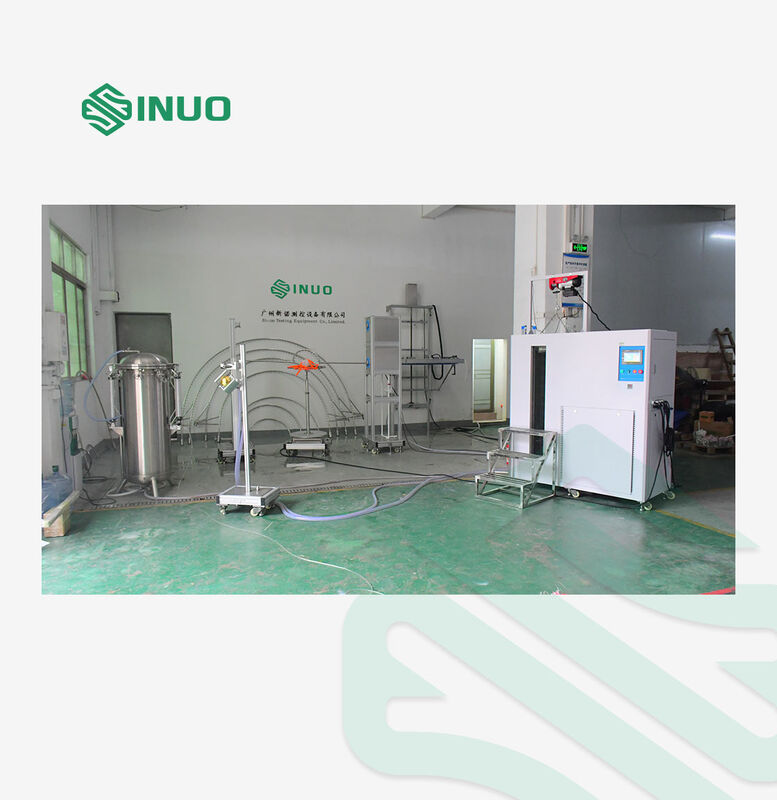

IPレベルごとに個別の防水試験機を設置する代わりに、統合構成により複数の水浸入試験方法を1つのラボソリューションに統合します。
集中型給水システムは、小流量および大流量アプリケーションの両方をサポートし、プログラム可能な水温および流量制御を備えています。
PLC制御の7インチタッチスクリーンインターフェースを通じて試験パラメータをプリセットおよび監視でき、日常の操作を簡素化し、試験の繰り返し性を向上させます。
異なる揺動管サイズ、スプレー方法、浸漬装置、ターンテーブル構成により、システムを異なる試験サンプルやラボレイアウトに適応させることができます。
このシステムは、IEC 60529 IPX1-IPX8防水試験要件に基づいて設計されており、エンクロージャー侵入保護、電気製品試験、および適合性試験を行うラボに適しています。
