IEC 60695-2-20 UL 746C 電気部品のための熱線点火テスト

IEC 60695-2-20 UL 746C 電線点火試験器（電気部品用）

製品情報

電線点火試験装置は、IEC60695-2-20-1995、ASTMD3874-1997、IEC60950-1999、UL746A-2000、UL746C-2000、IEC829-1998に準拠しています。

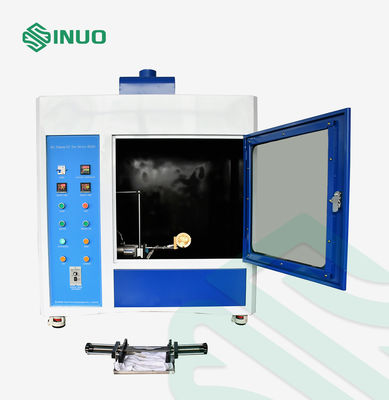

このチャンバーは、内部に黒色の背景、換気および照明装置を備え、時間と電力はタッチスクリーンに表示され、観察と記録に便利な大きな観察窓を備えています。高品質のコンポーネントが試験の安定性と精度を保証します。

動作原理

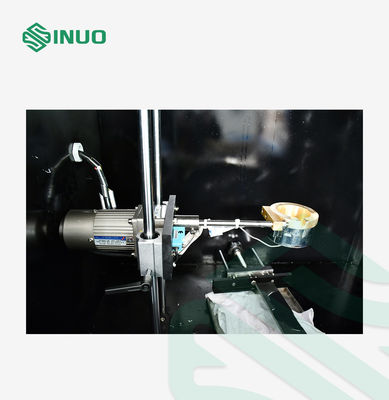

電線点火試験では、特定のサイズ（長さ250mm、直径0.5mm）、特定の材料（Ni80/Cr20）の電線を使用し、所定の加熱電力（0.26W/mm）と指定時間（8秒～12秒）で予備焼鈍した後、所定の巻線張力（5.4N）と巻線ピッチ（6.35mm）でサンプルに5回巻き付けます。電線で巻かれた試験片を、規定の加熱電力（0.26W/mm）で120秒間試験し、試験結果（発火の有無と発火時間）に基づいて試験片の火災リスクを評価します。

主な特徴

• IEC 60695-2-20およびASTM D3874に準拠した試験に対応
• 電気・電子製品の安全評価に適用可能
• 7インチタッチスクリーンディスプレイを備えたPLC制御
• 加熱電力のデジタル調整と表示
• 焼鈍時間と試験時間のプリセット可能
• 標準化された試験のための指定Ni80/Cr20抵抗線
• 制御された巻線張力と巻線ピッチ
• 便利な視覚的監視のための大きな観察窓
• 内部照明および換気システム
• 炎/発火の観察を改善するための黒色の試験チャンバー背景
• 信頼性の高い電気部品を備えたコンパクトなラボデザイン

技術パラメータ

制御と操作

統合されたPLC制御システムと7インチタッチスクリーンは、試験パラメータの設定と監視のための簡単なインターフェースを提供します。

オペレーターは焼鈍時間、試験時間、加熱電力をプリセットでき、タッチスクリーンは操作中にリアルタイムでパラメータを表示します。

デジタル制御システムは手動調整を減らし、試験片間の安定した試験条件を維持するのに役立ち、装置は繰り返し可能なラボの火災安全試験に適しています。

この電線点火試験器を選ぶ理由

正確な加熱制御

指定された0.26 W/mmの試験条件を達成するために加熱電力をデジタル調整でき、一貫した試験手順をサポートします。 制御された試験片準備

専用の巻線配置は、指定された5.4 Nの巻線張力と6.35 mmの巻線ピッチを維持するのに役立ちます。

簡単なタッチスクリーン操作

PLC制御と7インチタッチスクリーンにより、ラボオペレーターにとってパラメータ設定と試験監視がより便利になります。

改善された試験観察

黒色のチャンバー内部、照明システム、大きな観察窓により、発火挙動をより鮮明に観察できます。

柔軟な試験設定

焼鈍時間と試験時間の両方を試験手順に従ってプリセットできるため、ラボアプリケーションの柔軟性が向上します。

幅広い材料試験用途

プラスチック、ポリマー、電気絶縁材料の火災リスク評価に使用でき、電気安全ラボ、メーカー、第三者試験施設に適しています。
