| ブランド名: | Sinuo |
| モデル番号: | SN551-408L1000A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

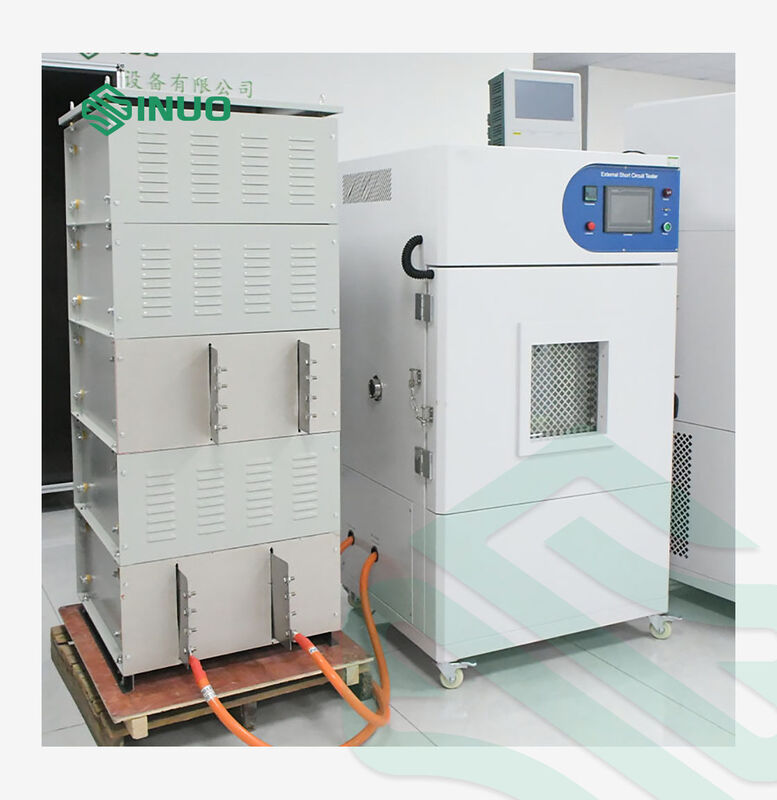

温度制御外部短回路テストは,リチウム電池の安全性試験,電池セル乱用試験,外部の短回路試験のために設計されています.
最大負荷電流は1000A,内蔵抵抗は20mΩ,DC応答時間は≤5μsで,システムは制御され,繰り返される高電流短回路試験環境を提供します.
電池表面温度モニタリング 自動PLC制御煙の排気と爆発防止の保護により,バッテリー研究開発ラボに適していますセキュリティ試験ラボと品質管理アプリケーション
UN38.3第4.5節のテストT規格に適合している.5UL 1642,IEC 62619:2017 第7項2.1IEC62133-1:2017 第7項3.2 IEC62133-2:2017 第7項3.1と73.2 IEC62133:2014第7項3.2,8.3.18 について3.2IEC60086-4 第6項5.1IEC60086-4 第6項5.8 65.9 など
基本性能:
試験要件と手順:
技術パラメータ:
| 名前 | パラメータ | |
|---|---|---|
| モデル | SN551-408L1000A | |
| 最大負荷電流 | 1000A | |
| DC応答時間 | ≤5μs | |
| 内蔵抵抗器 | 20mΩ | |
| 内室の大きさ | W700*700H*D600mm | |
| 制御方法 | PLCとタッチスクリーン | |
| 内部の箱の材料 | ステンレス鋼 | |
| 密封テープ | 腐食耐性シリコン | |
| 温度制御 |
標準温度 RT+10°C~100°C (事前設定可能) 温度上昇速度 3±1°C/分 温度ダイヤル 0.5°C 温度均一性: ±2°C |
|
| 試験停止状態 |
1) バッテリーの温度がピークより20%低くなる 2) 短回路時間 |
|
| バッテリーの表面温度 | バッテリーの表面テスト中に温度変化を監視することができます | |
| 制御パネルのセキュリティ設計 | コントロールパネルは内蔵されており,タッチスクリーンとボタンは外部の物体やボディによって誤って押したり衝突したりしません.それはより安全です. | |

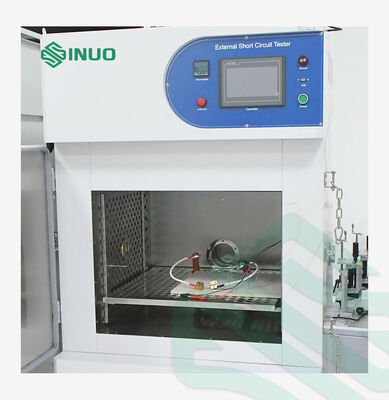

| 熱化ガラス窓 | 試験室のドアには,試験室内の試験条件をはっきりと観察できる 300*300mm の二層の硬化ガラス窓が装備されている. | |
| 底部設計 | 移動と輸送を容易にするための4つのユニバーサル・キャスターがあります.また,便利な位置付けと固定機器のために4つの足カップを装備しています. | |
| 防爆照明設計 | ドアは,高明るさで爆発防止のLEDライトで設計されており,テストスペース全体を照らす. | |
| 現在の取得チャネル | 1チャンネル | |
| 現在の収集範囲 | 0〜1000A DC | |
| 現在の取得精度 | ±0.5%F.S | |
| 現在の買収率 | 1回/S | |
| 電圧取得チャンネル | 1チャンネル | |
| ストレージ収集範囲 | 0~100V | |
| 圧力の取得精度 | ±0.2%FS | |
| 電圧獲得率 | 1回/S | |
| 温度取得チャネル | 1チャンネル | |
| 温度収集範囲 | NT1水温 | |
| 温度収集精度 | ±2°C | |
| 温度獲得率 | 1時間/秒 | |
| バッテリーの表面温度収集チャネル |
2つのチャンネル -20〜800°C |
|
| リモコン短回路 | 短回路テストのリモコン制御を達成することができます | |
| 室外寸法 | W950 X D950 X H1700mm (設計によって異なります) | |
| カメラの重量 | 約300kg | |
| 電圧と周波数 | AC 220V,50HZ | |
| 総力 | 3 KW | |
| モニター | ||
|
|
|
|
| 人間と機械のインターフェース制御 |
PLCは,試験全体の操作を制御するために使用され,タッチ画面が表示され,制御パラメータはタッチで編集できます.すべてのテストデータとテスト画面は,USBフラッシュドライブを通してコピーすることができますデータ形式は CSV 画像形式は JPG です PLC:紹介
(1) マイクロプログラム可能なコントローラ (2) 64K まで の 大容量 の RAM メモリ が 組み込まれ て い ます (3) 業界内蔵の高速処理の最高レベル 0.065μS/基本命令 (4) コントロールスケール: 16~384点 (CC-LINK I/Oを含む) (5) 組み込み独立3軸100kHz位置位置位置付け機能 (トランジスタ出力型) (6) 基本装置の左側に強力で使いやすいアダプタを接続できます タッチスクリーン
(1) モニター: 7インチ TFT (2) 解像度:800*480ポイント (3) 明るさ: 300 (4) コントラスト比: 500:1 (5) バックライトタイプ:LED (6) バックライトの寿命: 3万時間以上 (7) 色: 16.7M (8) LCDの視角 (T/B/L/R): 70/50/70/70 |
|
| 主な構成 |
1制御する PLC+タッチスクリーン制御 2:暖房システム 陶磁熱線は熱を発生させ,循環モーターの風車を通して水平空気の循環を強制する.循環中に熱空気が均一化する.過剰な温度保護と過負荷で自動オフ機能があります. 3: 補助機能には,爆発防止のガラスの窓,照明,煙の排気,圧力減圧,爆発防止,装置の移動および固定機能が含まれます. |
|
|
電源供給条件 電源 容量 最大電流 スイッチ |
AC220V 単相 2本のワイヤー + 保護接地ワイヤー 許容される電圧変動範囲:AC (220±20) V 許容される周波数変動範囲: (50±0.5) Hz 約3.0kW 16A 25A |
|
| 煙排気機能 |
試験箱の上部には強力な負圧煙排気吹風機が設置され,煙排気量は2.2m3/minである. 吹風器の排気管は外装箱の裏上部に位置し,ステンレス鋼のSUS201排気管は直接 φ60mmです. |
|
| 安全性と爆発性 | 扉は20mm厚の 耐爆ガラスと 耐爆ステンレスガラスグリッドを装備しています | |
| 強化肋骨 は 扉 の 中 に 溶接 さ れ て 扉 を 強く し,強さ を 高め ます. | ||
| 外部リンクヒンジドアのロックには高強度標準アクセサリーが使用されています.安全で安装と交換が簡単です. | ||
