IEC 60529 耐塵性および密封性能試験のための砂と塵試験室

詳細情報

起源の場所:

中国

証明:

Calibration

粉塵加熱温度:

室温+10℃～60℃

微塵:

≤75μm

気流の速度:

≤2m/s

塵集中:

2kg/立方メートル

空気流量計:

1〜20 l/min

振動時間:

1秒～99時間、調整可能

パッケージの詳細:

合板ケース

供給の能力:

10セット/月

ハイライト:

製品説明

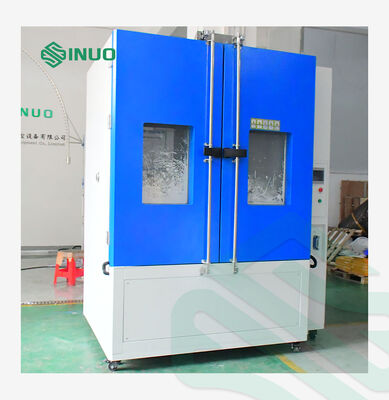

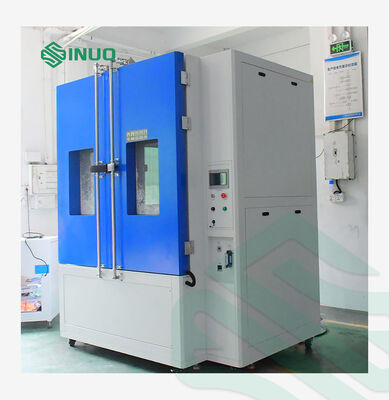

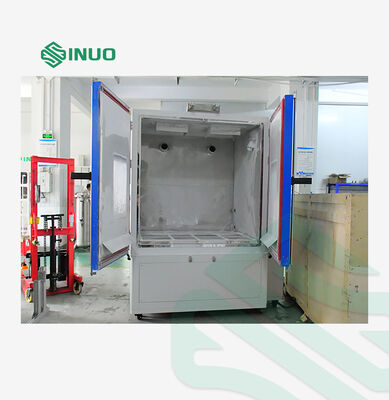

IEC 60529 粉塵・防塵試験槽（防塵性・密閉性試験用）

製品情報

本装置は、粉塵環境下における電気・電子製品、自動車・二輪車部品、およびシール材の防塵性および密閉性試験に使用されます。動作中、保管中、輸送中の製品性能、および浮遊粒子による潜在的な影響を評価します。

動作原理

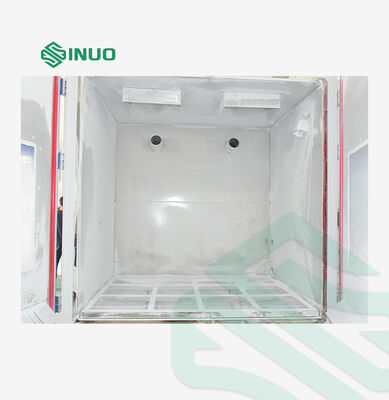

底部の円錐形漏斗で粉塵を収集します。高圧タービンファンが粉塵を吸い上げ、チャンバー上部に送り込み、そこで試験サンプルに自由落下させます。粉塵はチャンバー内を連続的に循環します。

適用規格

本装置は、以下の試験要件に準拠しています。

IEC 60529-13.4, EN 60598 など

家庭用電化製品、低電圧電気機器、自動車、二輪車、および関連部品の防塵試験に適しています。

技術パラメータ

試験槽サイズ	200010001000 mm (幅 × 奥行 × 高さ)
全体寸法	約 2400 1800 2300 mm (幅 × 奥行 × 高さ)
サンプルサイズ
粉塵加熱温度	室温 + 10℃ ～ 60℃
微粉塵	≤75 μm
気流速度	≤2 m/s
粉塵濃度	2 kg/m³
タルク粉末消費量	2～5 kg/m³
粉塵吹き付け方向	上から下
風速計	1～20 L/min
ワイヤー直径	50 μm
公称ワイヤ間隔	≤75 μm
振動時間	1秒～99時間、調整可能
試験タイマー	1秒～99時間、調整可能
粉塵吹き付けサイクル	1秒～99時間、調整可能
真空時間	1秒～99時間、調整可能
コントローラー機能	粉塵吹き付け時間（停止/吹き付け）は時間/分/秒で調整可能。サイクル周期は自由に調整可能。プリセット試験時間：0秒～999時間99分99秒。電源モード：OFF～ON～OFF
循環ファン	多翼遠心ファン付き密閉型低騒音合金モーター
負荷容量	10 kg
観察窓	1個
照明	1個
試験用電源コンセント	防塵AC 220 V, 16 A ソケット
制御システム	PLC + タッチスクリーン (Teelong)
真空システム	圧力調整器、吸引ノズル、3ピース調整器セット、接続チューブ、真空ポンプ
粉塵加熱システム	ステンレス鋼マイカ加熱ジャケット
内槽材質	SUS201ステンレス鋼ミラー仕上げパネル
外槽材質	静電粉体塗装されたA3鋼板

動作環境

電源	AC 380 V, 三相5線式, 50 Hz; 専用32 Aブレーカーと端子付き; 電源ケーブル ≥4 mm²
環境条件	温度: (23 ± 5)℃; 相対湿度: 25～70% RH; 大気圧: 86～106 kPa
電力	3 kW (無負荷)
安全保護	相順保護、漏電保護、異常状態保護、および機器過熱保護
