| ブランド名: | Sinuo |
| モデル番号: | SN4423 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

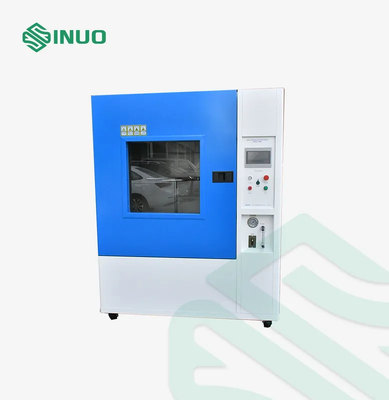

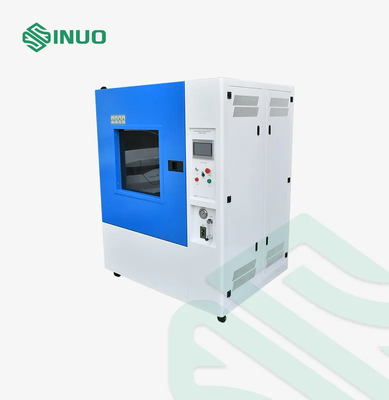

DO-160G 民用航空電子機器 滴水試験装置は、航空機の運用中に落下または滴下する水にさらされる航空機器およびアビオニクスの防水試験のために設計されています。
このシステムは、試験サンプルに対して制御された滴水環境をシミュレートし、水への暴露後に筐体と機器が必要な性能を維持できるかどうかを評価するのに役立ちます。
本試験は、W型アビオニクス機器が滴水環境にさらされた場合に適切な性能を維持できるかどうかを検証するために設計されています。製品筐体の水滴に対する保護性能を評価します。
装置は、必要な滴下速度 140 L/m²/h を達成するために水の供給流量を制御します。指定された滴水環境をシミュレートするために、試験サンプル筐体の全表面に均一な水流を生成します。
システムは、140 L/m²/h の滴下速度を維持するために水の供給流量を制御し、サンプル筐体の全表面に均一な水の分布を提供します。
AC 220 V ±5%、50 Hz
装置は以下の条件下で設置および操作する必要があります。
| 項目 | 要件 |
|---|---|
| 周囲温度 | 15～35℃ |
| 相対湿度 | 25～75% RH |
| 気圧 | 86～106 kPa (860～1060 mbar) |
| 設置 | 適切な照明のある平坦な地面 |
| 電気安全 | 防水漏電スイッチまたはソケット |
| 給排水 | 良好な給水および排水設備 |
清潔な水または不純物のない水道水を使用してください。装置には、滴水試験に適した水質を確保するための水質浄化およびろ過装置が装備されています。
| 制御と操作 | PLCおよびタッチスクリーンインテリジェント制御システム |
| 内外箱寸法 | 内箱 WDH=1000×1000mm×1000mm、外箱 WDH=1280×2050mm×2150mm |
| 滴水試験エリア | WD=800×800mm、その他のサイズはカスタマイズ可能 |
| 滴下高さ | 針とサンプルの距離は 0～500mm で、ターンテーブルの高さを調整するか、サンプルを持ち上げることで調整します。 |
| 滴下速度（水流） | 140L/m²/h、自動調整、標準図Aを参照、装置は電子流量計を使用して水槽に注入される水の量を制御し、針の水出力を標準要件に適合させます。 |
| 概略図 |
|

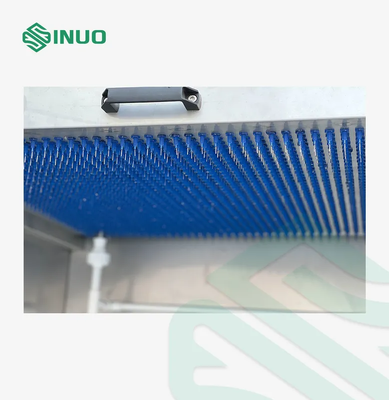

| 雨滴トレイピン穴径 | 0.33mm±0.01mm |
| ドリップ穴間隔 | 25mm×25mm、マトリックス配置 |
| 液体温度監視、周囲温度監視、 | 装置にはサーモスタットが装備されており、サンプルを加熱できます。サンプルの温度が水温より少なくとも10℃高いことを確認してください。温度パラメータはJJF1101に従って制限されます。実験チャンバー内の温度均一性を確保してください。 |
| ドリップボックスの位置 | 内箱の上部にあり、固定位置。 |
| 試験時間 | 0～99.9分、プリセット可能。 |

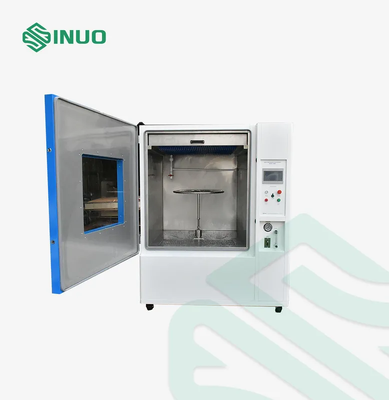

| ボックス材質 | 内箱はSUS304ステンレス鋼製です。 |
| 水循環システム | 給水口にはクリーニングフィルター装置があり、試験滴下水はシャーシを通して水槽に自動的に回収され、リサイクル可能です。 |
| 安全保護 | 相順保護、漏電保護、水不足保護、異常保護 |
