| ブランド名: | Sinuo |
| モデル番号: | SN2206T |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
SN2206T垂直衝撃試験装置は、ISO3127規格に準拠した熱可塑性プラスチックパイプの外部衝撃抵抗を評価するために設計されています。垂直落下重量衝撃法を使用し、急激な衝撃条件下でのパイプの強度と耐久性を評価します。
電動リフティングシステム、電磁リリース機構、X/Y調整可能な治具を備えたこの試験機は、正確な衝撃位置決め、簡単な操作、およびプラスチックパイプメーカー、研究所、品質検査機関向けの再現性の高い試験結果を提供します。
試験機は自由落下衝撃法を採用し、重力ポテンシャルエネルギーを衝撃エネルギーに変換して、パイプ試験片に制御された衝撃力を加えます。
ISO3127の要件に従って設計されており、熱可塑性プラスチックパイプの外部衝撃抵抗の評価に適しています。
統合されたX/Y調整可能な治具により、オペレーターは試験片の要件に応じて異なる衝撃位置を設定できます。
電動リフティングシステムにより、±1mmの精度で落下高さを迅速かつ正確に調整できます。
補強されたベースプレートを備えた剛性の板金フレームは、衝撃試験中の安定した動作を保証します。
SN2206T垂直衝撃試験装置は、以下に適しています。
| 応用分野 | 試験目的 |
|---|---|
| プラスチックパイプ製造 | 品質管理と生産検査 |
| パイプ材料研究 | 機械的性能評価 |
| 試験ラボ | 規格準拠試験 |
| 認証機関 | 外部衝撃抵抗検証 |
| R&Dセンター | 製品開発と改善 |
垂直落下重量衝撃法によれば、衝撃要素は指定された高さまで持ち上げられ、電磁機構によって解放されます。衝撃重量は垂直に落下し、パイプ試験片に衝突します。
生成される衝撃エネルギーは、落下高さと衝撃質量によって制御され、試験片の外部機械的衝撃に対する抵抗を評価できます。
| 試験片範囲、用途、原理、構造、および動作環境 | |
| 試験片と制限 | 熱可塑性プラスチックパイプ |
| 試験目的 | 熱可塑性プラスチックパイプの自由落下衝撃に対する抵抗を評価し、製品の安全性性能と強度等級を評価するために使用されます。 |
| 試験原理 | 試験方法Ehc：垂直落下重量衝撃に従います。衝撃要素は指定された高さから解放され、垂直方向に自由に落下して試験片に衝突します。重力ポテンシャルエネルギーの運動エネルギーへの変換を通じて、試験片に対する衝撃試験が達成されます。 |

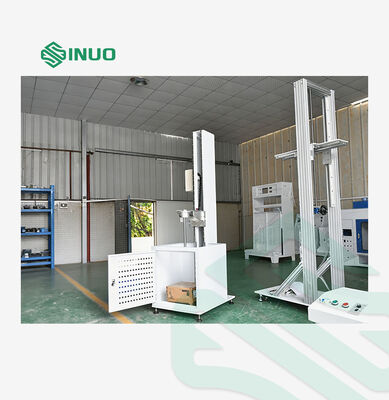

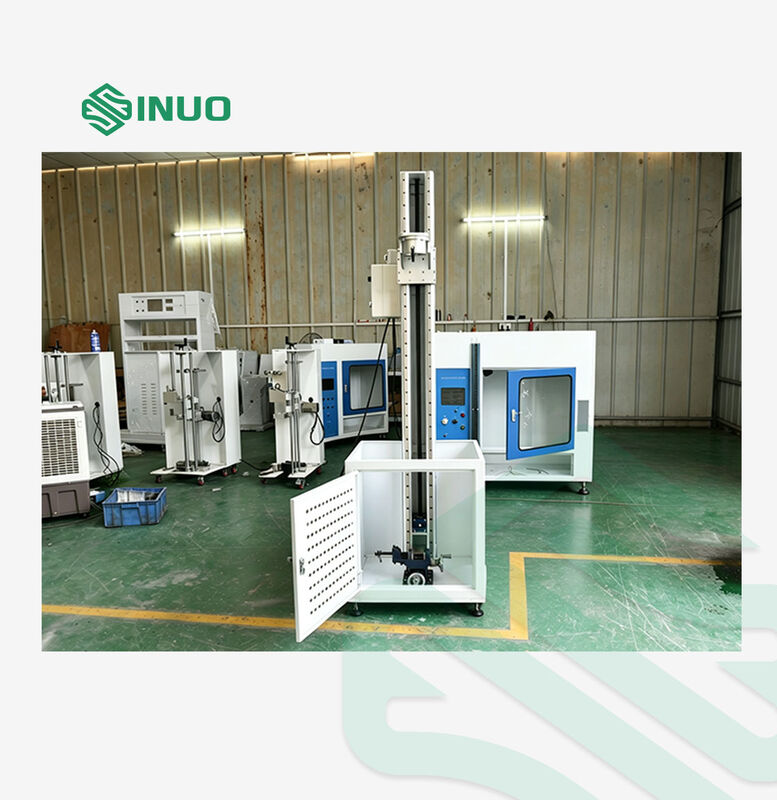

| 装置構造と特徴 | 片持ち梁型フレーム構造、電動リフティングシステム、電磁石による衝撃要素の解放、電動リフティング機構とスケール位置決めによる衝撃高さの調整。衝撃点はX/Y軸に沿って治具を移動させることで調整できます。 |
| 性能仕様 | |
| 衝撃エネルギー | 2J (2N.m) |
| 衝撃要素（相当質量） | D25タイプ、規格図1a）に示す寸法に従って製造、質量500gまたはカスタマイズ400g |

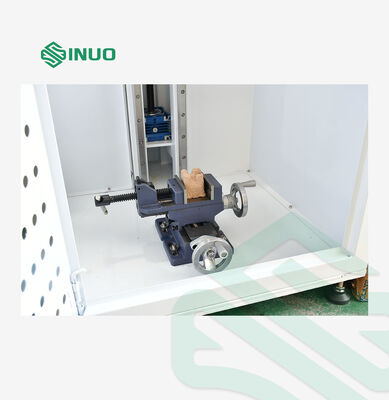

| 衝撃点 | V字型保持構造を備えたX/Y軸調整可能な工業用クランプを装備し、試験片の異なる衝撃位置に適しています |
| 試験片サポート | 120°V字型サポートプレート、長さ200mm以上 |
| 落下高さ | 0～1000mm、電動調整可能、精度±1mm、デフォルト高さ400mm |

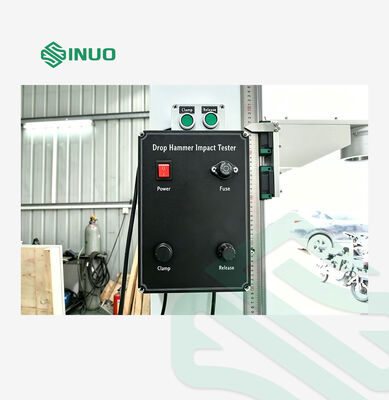

| リリース方法 | 電磁石リリース |
| 点対点方式 |
赤外線アライメント。試験前に、リリースデバイスにレーザーカメラを取り付けてアライメントを行います。アライメント後、カメラを取り外し、衝撃要素を取り付けて試験を行います。
|
| 治具の取り付け | X/Y軸：0～±75mm調整可能 |
| 二次衝撃防止機能 | オプションアクセサリー |
| フレーム構造 | 一体型板金フレーム、厚みのある耐荷重ベースプレート、キャスター付属 |
| 利点 | 説明 |
|---|---|
| 高い試験精度 | 衝撃高さと衝撃位置の精密な制御により、再現性の高い試験結果が得られます |
| 簡単な操作 | 電動リフティングと電磁リリースにより、ラボでの試験手順が簡素化されます |
| 幅広い互換性 | 様々な熱可塑性プラスチックパイプの衝撃抵抗評価に適しています |
| 安定した構造 | ヘビーデューティフレーム設計により、試験中の振動が最小限に抑えられます |
| カスタマイズ可能な構成 | オプションの衝撃要素と二次衝撃防止機能が利用可能です |
