| ブランド名: | Sinuo |
| モデル番号: | SNQC1008 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
電気自動車の充電器のための高エネルギー振り子ハンマー衝撃試験器 IEC 61851-1 IKコード試験
SNQC1008 ハイエネルギーペンダルハンマーインパクトテストは,電気自動車の充電ステーション,電池箱,電源配送キャビネット,計測箱スイッチキャビネット
IEC 60068-2-75,IEC 62262 IKの衝撃保護要件,およびIEC 61851-1第12項に適合する.11試験者は制御された振り子と垂直ハンマーによる衝撃試験によって,外部の機械的な衝撃に耐える装置のハウジングの能力を評価する.
SNQC1008は,EV充電器メーカー,電気機器メーカー,試験研究室,研究開発センターによって,IK衝撃検証とキャビネット耐久性評価のために広く使用されています.
| 適用分野 | 典型的な試験サンプル |
|---|---|
| 電気自動車の充電装置の試験 | AC充電ステーション,DC充電ステーション,EVSEホース |
| 電気回路の衝撃試験 | 計測箱,配送キャビネット,スイッチキャビネット |
| 産業用電気安全試験 | 電源電子機器と屋外用電池 |
| 認証試験 | IEC規格による IK 保護レベル検証 |
| 種類 と 制限 | 電気自動車の充電ステーション; 電源配送キャビネット; 計測箱; スイッチキャビネット |
| 試験原理 |
試験Eha (振り子ハンマー試験): 衝撃要素は,1mの振り子チューブを通って指定された高度から自由に放出され,振り子経路の最も低い点で標本に衝突する.衝撃エネルギーは重力潜在エネルギーの動力エネルギーへの変換によって生成されます試料に対する衝撃試験の目的を達成する. 試験 Ehc (垂直ハンマー試験): 衝撃要素は,ガイドチューブを通って指定された高度から自由に放出され,垂直移動の最も低い地点で標本に衝突する.衝撃エネルギーは重力潜在エネルギーを動力エネルギーに変換することによって生成されます試料に対する衝撃試験の目的を達成する. |

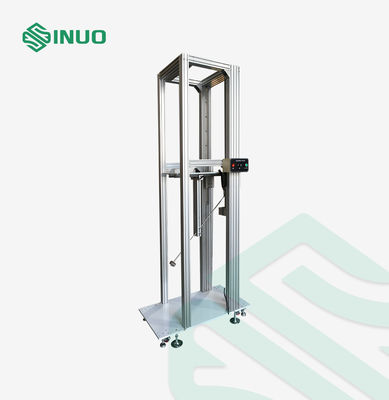

| 構造 と 特徴 | 垂直調整可能なマウントブレーケットと衝撃角度を備えたトロッキー構造,EV充電ステーションの異なるサイズと衝撃高度の要件に適しています. |
| 操作環境 | 総寸法:W1300*D600*H3200mm;重量:約250kg |
| モデル | SNQC1008 | SNQC1008A | SNQC1008B | |
| 制御と操作 | ボタン操作 | PLC制御,タッチスクリーン操作 | PLC制御,タッチスクリーン操作 | |
| サンプル・プラットフォーム | 違う | そうだ | そうだ | |
| 副次影響防止機能 | そうだ | そうだ | そうだ | |
| 試験標本範囲 |
注:サンプルプラットフォームに設置された充電ステーションの最大サイズは,W × D × H = 1 × 1 × 2.0 m を超えてはならない.床に立つ充電ステーションの高さは,2.0 m を超えてはならない.
|
|||
| 試験用物件 |
|
|||
| ドライブシステム |
引き上げ:モーター + 減速器駆動 放出メカニズム:電磁放出 |
|||
| トランスミッションシステム | 精密ボールスクリュー + 線形ガイドレール | |||
| 影響エネルギー |
振り子ハンマー:2 J, 5 J, 10 J, 20 J, 50 J 垂直ハンマー: 2 J, 5 J, 10 J, 20 J, 50 J (オプション) |
|||
| 衝撃要素の等価質量 |
振り子ハンマー 500g1.7kg,5kg,5kg,10kg±2%, (角衝突頭はオプション) 垂直ハンマー 500g1.7kg,5kg,5kg,10kg±2% (オプション) ステンレス鋼の建築物 |
|||
| 振り子管 |
長さ:1000mm 外径:15.9mm 鋼管 長さ1000mm 外径10.0mm 鋼管 |
|||
| 垂直ハンマー袖 | 異なるハンマーヘッドとマッチしたガイドハッシュ,不oxidable鋼管 | |||
| 試料の衝撃位置高さ (振り子上げ高さ) | 電動調節可能 上下,ストローク: 300~1800mm | |||
| 垂直ハンマー衝撃高さ | 500〜2000mm | |||

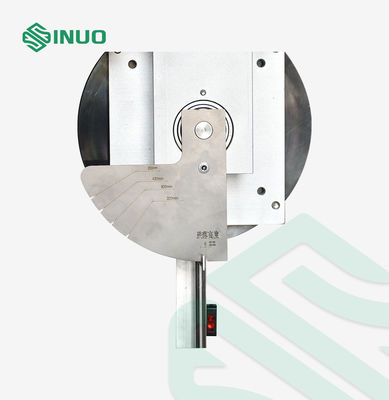

| 落下高さ (ペンダルの衝撃高さ) | 0°500mm,スケール表示は振り子回転角度に対応する.振り子は0°から90°まで回転することができる. | |||

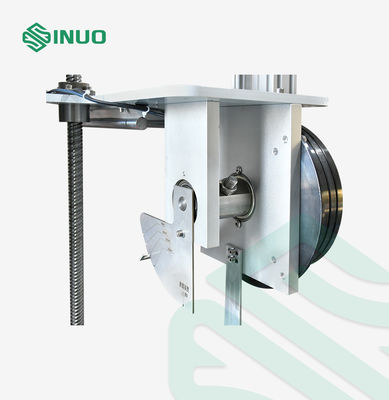

| 衝撃要素の固定と放出 | ピン型電磁固定・放出装置 | |||
| ベースプレート | 厚い負荷耐性鋼ベースプレート | |||
| 移動方法 | 支援脚とホールで装備され,必要な衝突位置への移動を可能にします. | |||
| 選択機能 | 二次的な衝撃防止機能 | |||
| 付録 | 衝撃エネルギーと衝撃要素の選択に関する参照表 | |||
添付表:表 1 影響要素の特徴
| エネルギー/J | ≤1 ±10% | 2 ± 5% | 5 ± 5% | 10 ±5% | 20 ±5% | 50 ±5% |
| 相当質量 ±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 材料 | ナイロン | 鉄鋼 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2 ((10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| 1 / mm | 同等質量に基づいて決定される.A付録参照. | |||||
表 2 落下高度
| エネルギー/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 相当質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 落下高度 ±1%mm | 56 | (100) | 80 | (150名) | 140 | (200 件) | (250) について | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
注記1: 項3の注釈を参照.2.2. 注記2:この部分におけるエネルギー単位ジョウル (J) は,標準重力加速 (g) から導き出され,gの丸め値が10m/s2とされます. |
|||||||||||||||
表 3 IK コードと対応する衝撃エネルギーとの関係
| IKコード | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| 影響エネルギー/J | a は | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| 注:IK11は,非常に厳しい屋外環境で使用される特殊な囲みや保護グリッド用に設計されています.関連する製品規格で規定されている場合,IK11は砂袋試験を代替するものではない.. | ||||||||||||
| a この規格では保護が提供されていません. | ||||||||||||
