IEC 62196 EVコネクタ抜き取り力およびラッチ検証試験装置

ブランド名:	Sinuo
モデル番号:	SN1013B
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	月30セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

適用規格::

IEC 62196-1 Ed.4 CDV 2020年

適用される条項::

第16条16

引き出し重量:

1KG

挿入重量:

9.2kg

補助ウェイト:

0.8kg

落下高さ:

50mm

パッケージの詳細:

合板ケース

供給の能力:

月30セット

ハイライト:

IEC 62196 EVコネクタ試験装置

EVコネクタの引き寄せ力テスト

電気自動車のロック確認試験装置

製品説明

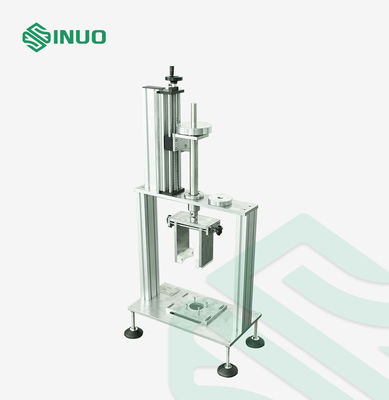

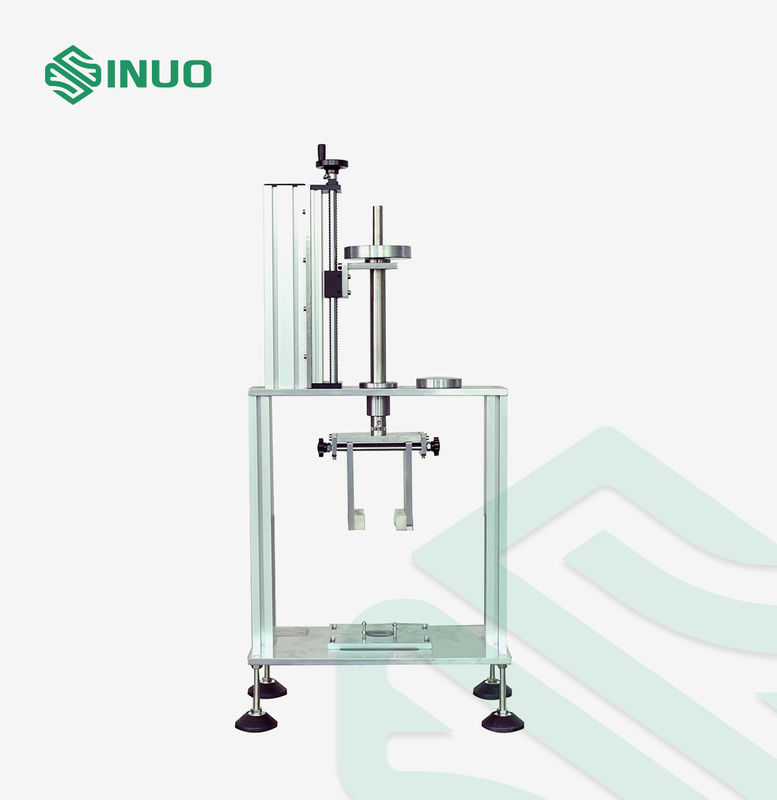

IEC 62196 EVコネクタ抜き取り力およびラッチ検証試験装置

製品概要

この IEC 62196 EVコネクタ抜き取り力およびラッチ検証試験装置は、IEC 62196-1:2020 Clause 16.16 に準拠して、EV充電プラグ、ソケット、および車両コネクタの機械的性能を検証するために設計されています。

指定された重量を適用することにより、挿入力、抜き取り力、およびラッチ性能を試験します。この装置は、EVSEラボ、コネクタメーカー、自動車試験センター、および認証施設に適しています。さまざまなAC/DC EV充電コネクタに対応するカスタムテストプラグが利用可能です。

特徴と利点

IEC 62196-1:2020 Clause 16.16 に準拠して設計
EVコネクタの挿抜機械的性能を検証
ソケットアウトレット、車両インレット、充電プラグに対応
正確な力印加のための調整可能な重量システム
さまざまなEV充電インターフェースに対応するカスタムテスト治具をサポート
EVSEコンプライアンス試験および製品認証ラボに最適

技術パラメータ

適用規格	IEC 62196-1 Ed.4 CDV 2020
適用条項	Clause 16.16
抜き取り力重量	1kg
挿入力重量	9.2kg
挿入補助重量	0.8kg
装置テストプラグ	カスタム

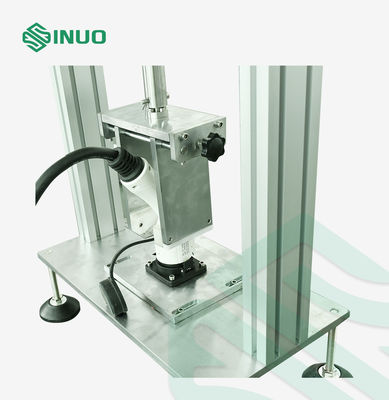

A. 挿入力試験: 1. ソケットまたは機器入力ソケット用の固定挿入力装置 2. 力重量キット: 9.2kg、補助重量 0.8kg 3. 補助重量の落下高さ制限: 50mm 4. 2kg重量

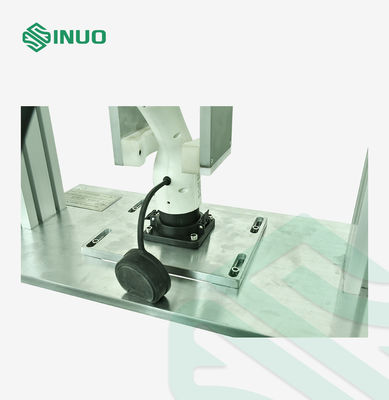

B. 抜き取り力試験: 1. SN1013の機械部品を共有し、IEC 62196-1:2020 Figure 13 に基づく 2. SN1013のテストプラグを共有 3. カウンターウェイトにより、リフティングアクセサリー（ゲージ+フック+重量）を9kgにし、追加重量を1kgにする 4. 1kg重量
