| ブランド名: | Sinuo |
| モデル番号: | SNQC1018 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

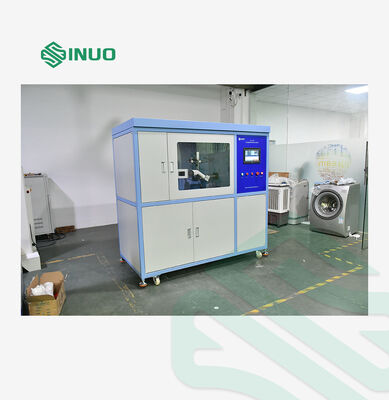

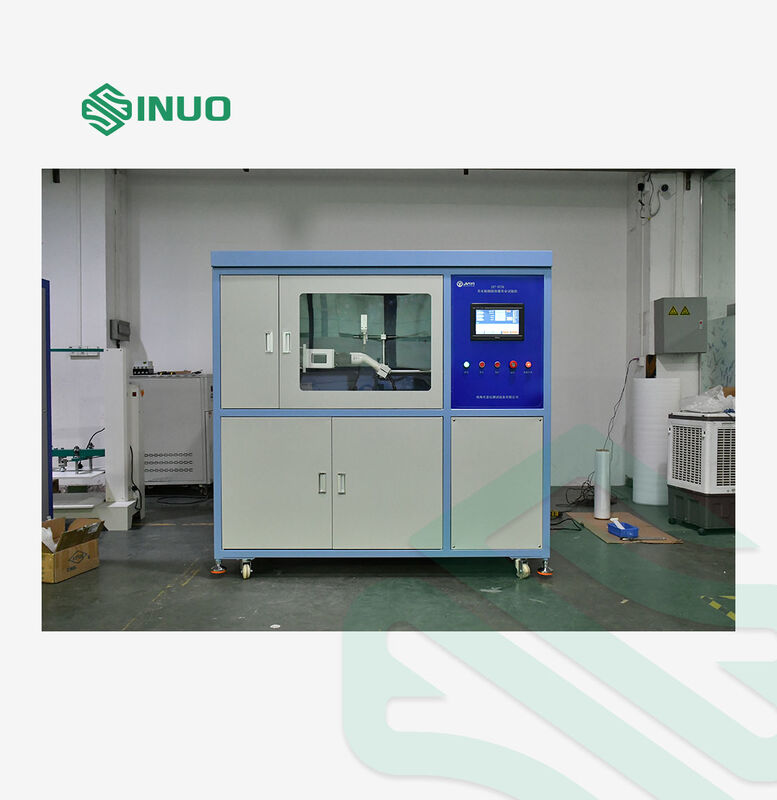

EV充電銃プラグ寿命と温度上昇試験システムは,電気自動車の充電コネクタの耐久性,電気性能,安全性の信頼性を評価するために設計されています.
電気自動車 (EV) の急速な増加により充電コネクタは,安定した電気接触と安全な温度性能を維持しながら,何千回もの繰り返し接続/脱断サイクルに耐える必要があります..
この統合試験システムは,次のことを実行します.
EV充電器メーカー,充電コネクタサプライヤー,自動車ラボ,および製品の検証およびコンプライアンステストのためのEVSEテスト組織によって広く使用されています.
この装置は,IEC 62196-1:2020および他の国際充電コネクタ規格に適合しています.

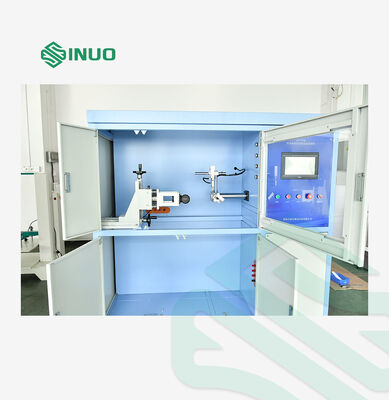

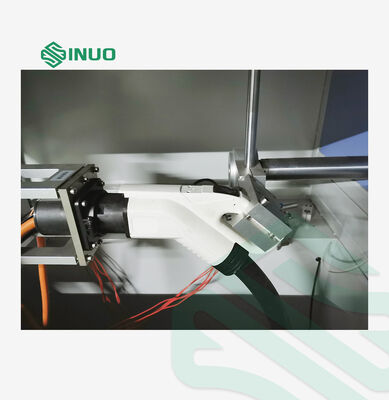

サーボ駆動メカニズムは,充電コネクタを繰り返し挿入し,取り外し,実際の充電操作をシミュレートします.
試験中に,システムは次のことを監視する.
異常な状態が発生すると 装置は自動的に停止し 警報をします
このシステムは,実際の充電条件をシミュレートするために高DC電流を適用し,コネクタの接触点での温度変化を測定します.
評価する:
システムでは,耐久性試験の前に,そしてその後にコネクタの接触抵抗を測定し,繰り返しプラグ付けが電気性能に影響を与えているかどうかを確認します.
| スタンダード | 要求事項 |
|---|---|
| IEC 62196-1:2020 | 電気自動車の電導充電用アクセサリー |
| IEC 60309-1:2012 | 工業用プラグと電源出口 |
| IEC 60998 | 接続装置 |
| IEC 60669 | 家電用スイッチ |
| IEC 61058 | 装置のスイッチ |
| IEC 60439 |
低電圧のスイッチ装置 |
|
パラメータ |
仕様 |
|---|---|
| ドライブデバイス | サーボモーター + ボールスクリュー + 線形ガイドレール |
| 挿入速度 | 0.1 ∙0.80 m/s (調節可能) |
| 試験率 | 7.5 筋/分 |
| 挿入ストローク | 解像度は0.1mm |
| 最大挿入力 | 900N |
| 固定装置 | 調整可能な方形/丸いプラグ, φ ≥ 60mm |
| サイクルの数 | 1 999,999 (プリセット可能) |
| 制御システム | 工業用PC+日本のPLC |
| 安全機能 | 漏れ,過電,過負荷,限界保護,緊急停止 |
| サイズ | 2000 × 1200 × 1800 mm (W×D×H) |
| 体重 | 約450kg |
| 電源 | AC220V ±10%,50Hz,20A |
|
出力電圧 |
DC6V |
|
出力調節可能な試験電流 |
DC10~2000.0A 連続調節可能 |
|
試験電流安定性 |
± (2% の設定値 + 5 文字) |
|
現在の表示精度 |
± (1%表示 + 5桁) |
|
阻力電圧表示の精度 |
± (1%表示 + 5桁) |
|
試験電圧安定性 |
(2%設定値 + 5語) |
|
電源開ける時間 |
1~999.9秒 |
|
停電時間 |
1~999.9秒 |
|
オン・オフの時間 |
1~999999回,電源オフメモリ機能で,時間に達すると自動的にオフ |
|
熱対の温度上昇試験 |
スキャン時間 1S |
|
温度測定範囲 |
0~200°C 測定精度 ±0.3% +1°C 解像度:0.1°C |
|
温度測定 |
16チャネル (環境温度測定のための1点を含む) |
|
熱対を設定する |
アメリカンQ会社 T型30AWG フィラメント熱電偶 長さ2メートル 合計16 |
|
取得速度 |
1秒/時間 |
|
独立して開発された温度測定モジュールで装備され, 電気で試験することができます, 機器を損傷することなく, 強力な反干渉能力,コンピュータで温度曲線を正確に記述できます. |
|
|
温度と曲線をコンピュータで表示する |
|
|
ソフトウェアは,環境温度のチャネルを設定し,環境温度は,データを収集するときに自動的に減算することができます |
|
|
コンピュータ制御で装置を起動・停止し,電流,電圧,温度,時間の曲線を同時に収集できます分析や使用に便利です. |
|
|
負荷は高性能管状抵抗機を採用し,段階的に調整できます. 1A/2A/2A/5A/10A/20A/20A/50A/100A/200A/200A/500A/500A/500A 1 出力電流,手動または自動調節可能 |
|
|
接触抵抗試験範囲 |
0~200mΩ,解像度0.01mΩ,精度 ±1%+3桁 |
|
4つの方向の抵抗試験を同時に |
|
|
接続と脱線のN回後に一度,あなたはまた,コンタクターの抵抗を測定することができます |
|
