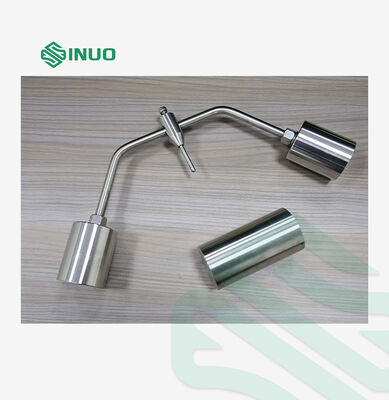

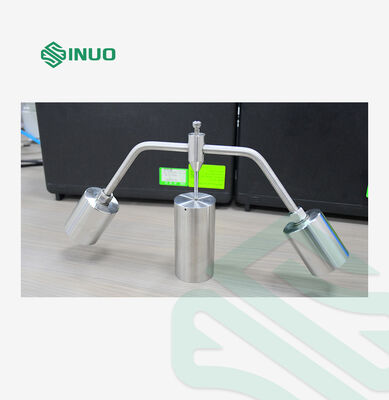

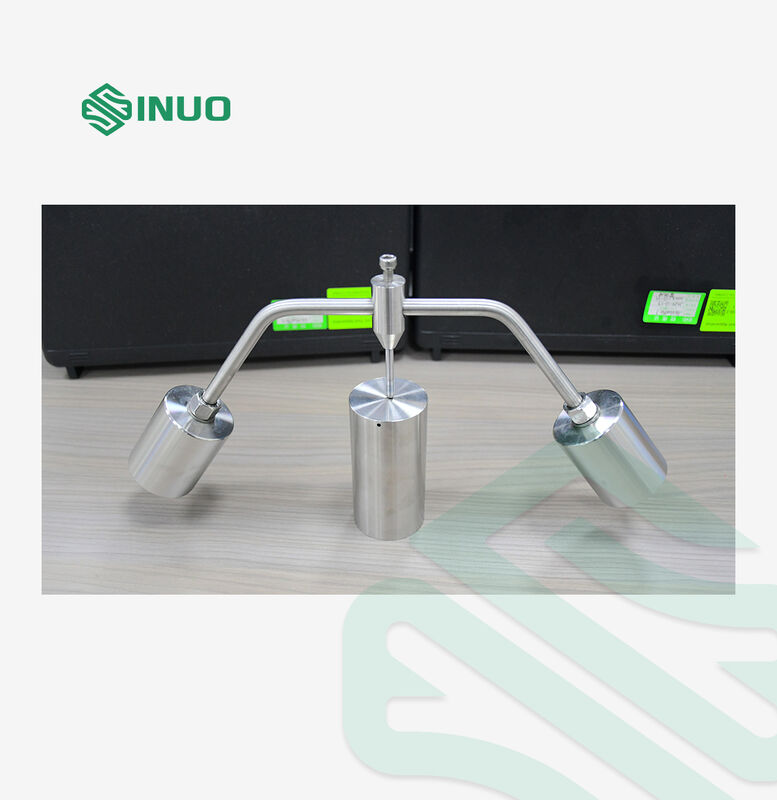

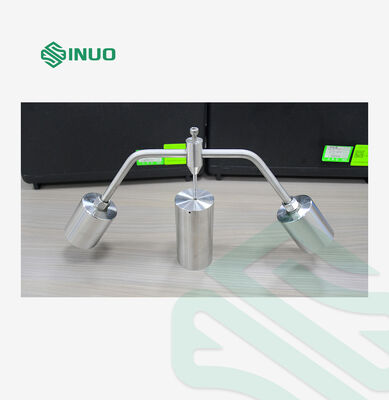

IEC 62196 電気自動車の充電コネクタ用のボール圧力試験装置

ブランド名:	Sinuo
モデル番号:	SN2137
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	60セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration

標準:

IEC62196-1:2025

材料:

ステンレス鋼

全体の寸法:

約。 400×200×150mm（幅×奥行き×高さ）

重さ:

4kg

鋼球径:

Φ5mm 焼入品

応用力:

20N±0.2N

パッケージの詳細:

カートン

供給の能力:

60セット/月

ハイライト:

IEC 62196 ボール圧力計

EV充電コネクタの試験装置

保証付きの電気自動車試験機器

製品説明

電気自動車充電コネクタ用IEC 62196ボール圧迫試験装置

製品情報

本試験装置は、IEC 62196-1:2025 条項 29.3 に準拠しています。電気自動車用導電性充電コネクタおよび充電プラグの絶縁部品に適用されます。本装置は、EV充電デバイスの絶縁材料で作られた電気ハウジングおよび外部部品の耐熱性試験を実施し、耐熱性能を確認するために使用されます。試験原理に従い、サンプルを高温オーブンに入れ、40/70/125±2℃で1時間試験した後、10秒以内に冷水に浸して室温まで冷却します。サンプルに形成された圧痕の測定直径は2mmを超えてはなりません。

準拠規格

IEC 62196-1:2025 条項 29.3
IEC 60884-1:2006 家庭用およびこれに類する用途のプラグおよびソケット - 第1部: 一般要求事項、条項 25.2 および 25.3
IEC 60598-1:2014 照明器具 - 第1部: 一般要求事項および試験、条項 13.2.1
IEC 61058-1:2008 家電用スイッチ第1部: 一般要求事項、条項 21.1
IEC 60669-1:2007 家庭用およびこれに類する固定電気設備用スイッチ - 第1部: 一般要求事項、条項 21
IEC 60320-1:2007 家庭用およびこれに類する一般用途用機器カプラ - 第1部: 一般要求事項、条項 24.1.2

技術パラメータ

鋼球直径	φ5 mm、硬化処理済み
印加力	20N±0.2N

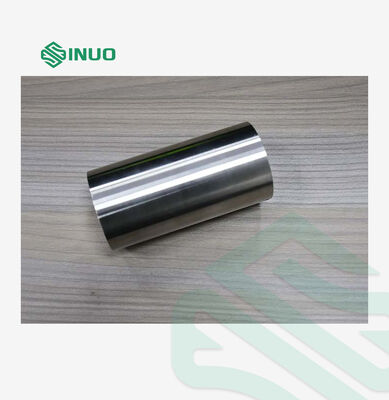

支持ブロック	φ50*100 mm、温度測定穴付き、ステンレス鋼製
構成	専用アルミ製計器ケースを装備。ボール圧迫専用熱電対はオプション。
全体寸法	約 400200150 mm (幅奥行高さ)
重量	4 kg
