リチウム安全試験用 IEC 62133 バッテリー破砕・針貫通試験チャンバー

電気自動車、エネルギー貯蔵システム、リチウムイオンバッテリーの応用が急速に発展するにつれて、バッテリーの安全性を確保することは、世界中のメーカーにとって重要な課題となっています。

バッテリーの圧壊・釘刺し試験は、極端な機械的虐待条件をシミュレートし、変形、内部短絡、熱暴走のリスクに対するバッテリーの耐性を評価します。

この試験は、バッテリーメーカーや研究所が以下のことを支援します。

• 量産前のバッテリー安全性能の検証
• セルおよびバッテリーパックの構造設計の最適化
• 機械的損傷によるリスクの低減
• 国際的なバッテリー安全基準への準拠
• EVおよびエネルギー貯蔵システムの信頼性の向上

バッテリー圧壊・釘刺し試験チャンバーは、極端な機械的虐待条件下でのリチウムイオンバッテリー、バッテリーセル、EVバッテリーモジュールの安全性能評価のために設計されています。

輸送中、充電中、事故時、または熱暴走イベント中に、リチウムバッテリーは外部からの衝撃、圧縮変形、または内部短絡のリスクにさらされる可能性があります。圧壊・釘刺し試験は、これらの危険な条件をシミュレートして、バッテリーの構造安全性、電圧応答、変形耐性、および熱挙動を検証します。

この試験システムは、リチウムバッテリーメーカー、EVバッテリーサプライヤー、自動車研究所、および第三者認証機関によって、バッテリーの安全性評価およびコンプライアンス試験に広く使用されています。

この装置は、SAE J2464、IEC 62133、ISO 12405-4:2018などの国際的なバッテリー試験規格に準拠しており、バッテリーの安全性検証のための信頼性の高い試験データを提供します。

バッテリーサンプルを制御された力または変形値で圧縮し、車両の衝突や外部からの圧力による機械的損傷をシミュレートします。

試験中、システムは以下を監視します。

• 圧壊力
• 変位変形
• バッテリー電圧の変化
• 温度変化

プリセット条件に達すると、試験は自動的に停止します。例えば：

• 必要な圧縮力
• 最大変形
• 指定値への電圧低下

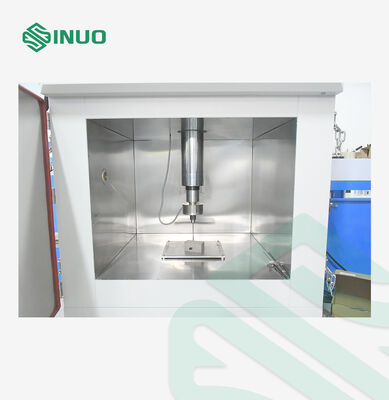

鋼鉄の釘を制御された速度でバッテリーセルに貫通させ、内部短絡条件をシミュレートします。

システムは以下を記録します。

• 電圧変化
• 温度上昇
• 貫通変位
• 試験曲線データ

これにより、熱暴走や安全上の危険に対するバッテリーの耐性を評価できます。

複数の自動停止基準を備えた柔軟な試験制御を提供し、正確で信頼性の高いバッテリー安全性能評価を保証します。

サポートされる停止条件：

• 圧力制御
• 変位（変形）制御
• 電圧監視制御

異なるバッテリー試験要件に応じて複数の条件を組み合わせることができます。プリセット条件のいずれかに達すると、試験は自動的に停止し、試験効率と安全性を向上させます。

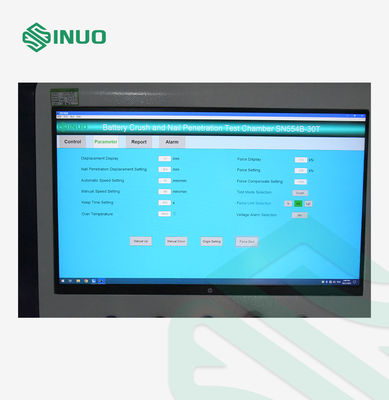

統合制御システムは、プロセス全体を通じて主要な試験パラメータを継続的に監視および記録します。

リアルタイム監視パラメータ：

• 圧壊力
• 変位変形
• バッテリー温度
• 電圧変動
• 試験速度

すべての試験データ、曲線、および結果は保存、比較、エクスポートして、さらなる分析とレポート作成を行うことができます。

リチウムバッテリーの虐待試験アプリケーション専用に設計されたチャンバーは、運用リスクを最小限に抑えるための複数の安全保護機能を統合しています。

安全機能には以下が含まれます：

• 防爆観察窓
• 自動圧力解放構造
• 排煙システム
• 緊急停止スイッチ
• 電気的過負荷保護

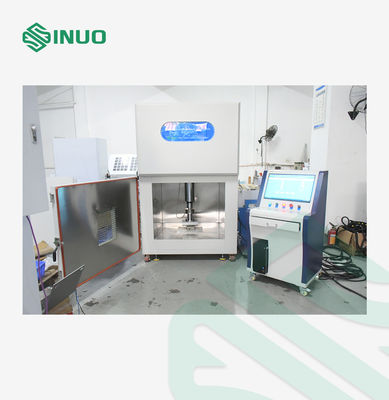

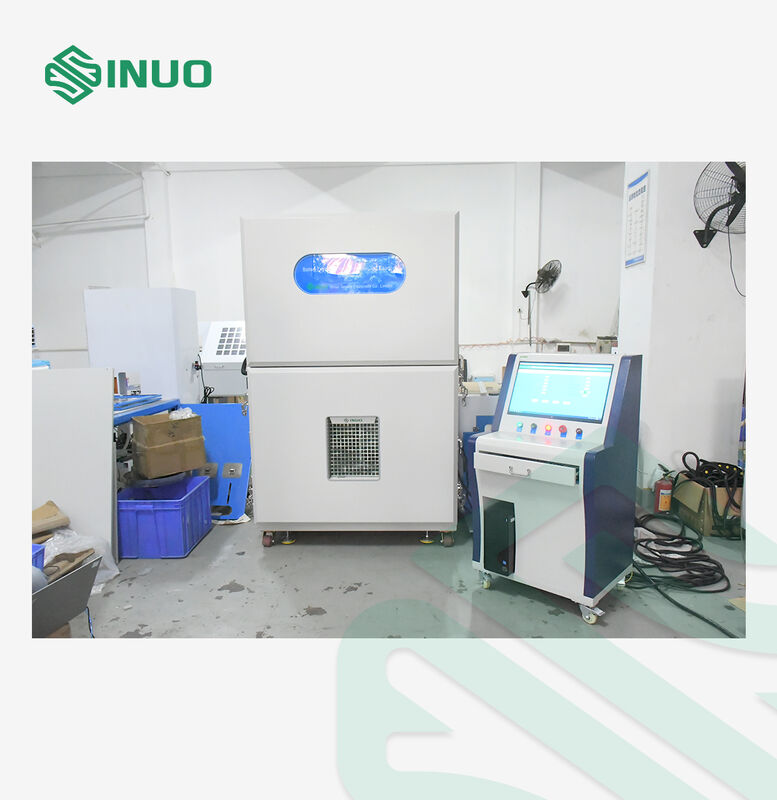

制御システムは試験チャンバーから分離されており、オペレーターは安全な距離からバッテリーの圧壊・釘刺し試験を実施できます。

このリモート操作設計は、以下のような潜在的な危険から作業員を保護するのに役立ちます：

• バッテリーの破裂
• 煙の発生
• 熱暴走イベント
