| ブランド名: | Sinuo |
| モデル番号: | SN2601 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

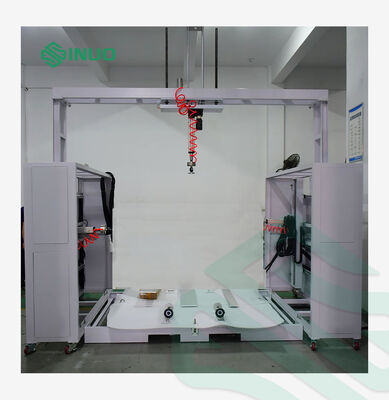

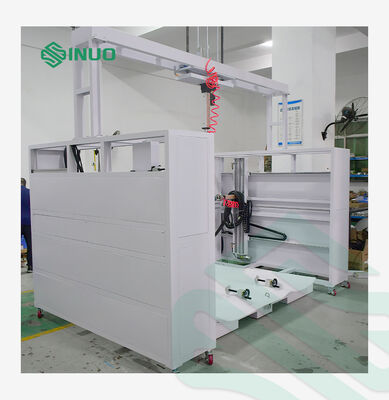

この静荷重試験ベンチは、主に低電圧計測ボックス、プレハブ変電所、および電気機器筐体の機械的荷重試験および関連研究試験に使用されます。金属製計測ボックス、非金属製計測ボックス、ケーブル分配ボックスなど、さまざまな種類の計測ボックスの機械的特性試験を便利に実施できます。

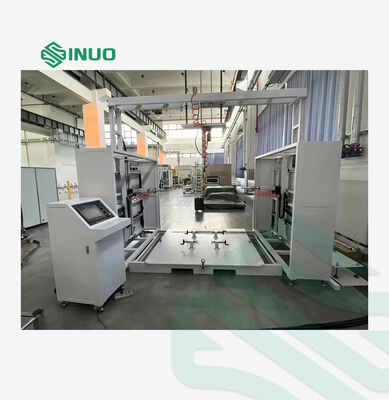

タッチスクリーンによる表示・操作を備えた統合インテリジェントPLC中央制御を採用しています。試験データは力-時間曲線として生成できます。パラメータはタッチスクリーンインターフェースを介して設定され、試験プロセス全体が自動で実行されます。側面および上面からの圧力印加が可能です。さまざまなサイズの試験片に対応しており、試験機関や研究所にとって信頼性の高い推奨機器です。
この静荷重試験ベンチは、以下の国際および業界規格に従って設計・製造されています。

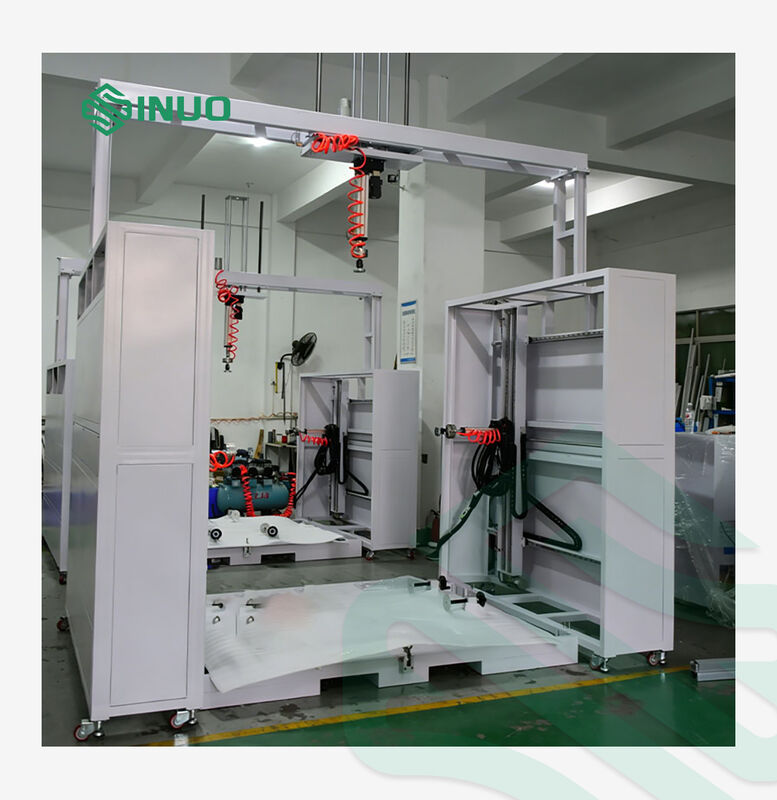

この試験ベンチは、水平荷重部と垂直荷重部からなる半密閉構造を採用しています。各荷重アクチュエータは、3自由度で平面内を自由に移動できます。3つのアクチュエータが共同で8自由度の移動荷重を実現します。
クロスバーの高さは、取り付け穴を介して段階的に調整可能です。ベース固定具は、クランプのために前後左右に移動できます。ベンチバイスを備えており、小型試験片をしっかりと確実に固定して回転させることができます。
異なる製品に合わせてカスタムクランプブロックが構成されており、固定を容易にします。さまざまな試験項目に応じて、標準に従って異なる試験押圧プレートが装備されています。
装置構造図を以下に示します。
| 電源 | AC 220V / 50Hz |
| 制御・操作 | カラータッチスクリーンによるインテリジェントPLC制御 |
| 駆動システム | サーボモーター+電動シリンダーによる荷重印加; モーター駆動による位置調整 |
| 伝達システム | 精密ボールねじ+リニアガイドレール |
| 装置フレーム構造 | プラットフォーム+半密閉構造。左右の水平マニピュレータは半密閉フレームに取り付けられ、垂直マニピュレータはクロスバーに取り付けられています |
| 許容試験片寸法範囲 |
単相15メートルボックス: H1100*W1445*D1700mm 単相1ユニット組み立てメーターボックス: H520*W210*D140mm
|
| 試験項目 |
|
| 試験項目1、2、3、4の主要性能パラメータ | |
| 荷重機構 | 水平チャンネル2系統、垂直チャンネル1系統 |
| 移動範囲 |
3軸、8自由度 左水平マニピュレータ: 上下、前後移動、左右移動による荷重印加 右水平マニピュレータ: 上下、前後移動、左右移動による荷重印加 垂直マニピュレータ: 上下移動による荷重印加 |
| 水平電動シリンダーストローク | 400 mm |
| 荷重印加モード | 電動駆動 |
| 荷重印加範囲 | 垂直: 0～10 kN; 水平: 0～2 kN |
| 荷重分解能 | 0.1 N |
| 荷重印加速度 | 0.1～50 mm/s |
| 変位分解能 | 0.01 mm |
| 荷重値表示 | タッチスクリーンでのリアルタイム表示、力-時間曲線インターフェースによるリアルタイム監視 |
| 試験インデンター | 10mm試験インデンター3個 |
| 静荷重抵抗試験 (IEC 61439-5, Clause 10.2.101.2) |
(押圧プレートの模式図) |
| ねじり抵抗試験の主要パラメータ (IEC 61439-5, Clause 8.2.101.1.3 & Clause 10.2.101.4) |
(角パイプの模式図) 3. 左および右水平マニピュレータにより2×1000Nの荷重を印加し、保持時間は30秒とする。 |
| ドアの機械的強度試験の主要パラメータ (IEC 61439-5, Clause 10.2.101.6; Q/GDW11008-2013, Clause 7.2.2.1.2; IEC 61439-5, Clause 8.2.101.3) |
1. ヒンジから300mm離れた位置のドアの上端縁に50N（450N）またはその他の指定された荷重を印加し、3秒間またはその他の要求される時間保持する。 2. 高さ調整治具の寸法: 長さ1100mm、高さ120mm、幅120mm。 3. バックボードを取り付けた試験片を設置する。
(バックボードの模式図) |
| 金属インサートの軸力抵抗試験の主要パラメータ (IEC 61439-5, Clause 10.2.101.7) |
(表102)
(ユニバーサルリフティングリング + ウェイトフック) |
| キャビネットおよびラックの剛性試験 (IEC 60297-1 Clause 5.2.2; Q/GDW11008-2013 Clause 7.2.2.1.1; IEC 61439-5 Clause 8.2.101.1.1 Item b) |
(押圧プレートの模式図) |
| メーターボックスブラケットの静荷重試験 |
対応規格: IEC 61439-5 (低電圧開閉装置および制御装置用筐体の機械的強度) 1. 40Nの重り15個と、ソフトスチールワイヤーフック一式を装備 |
| 準拠規格 |
|
| サンプルクランプ治具 |
多数のネジ取り付け位置を持つ大型ベースプレートを採用し、より多くの種類の試験片に対応。4°から90°まで回転可能で、機械的な位置決めが可能。
(取り付けベースプレートの模式図) |
| 装置全体寸法 |
装置の長さ: 3.3m、幅: 2.15m、高さ: 3.1m
|
システムはモジュラー設計思想を採用し、厳格な規格要件に準拠して製造されています。標準化された設計とコンポーネントを可能な限り使用し、最適化されたパフォーマンスと信頼性の高い技術サポートを提供します。三菱PLCによって制御され、システム全体が高い信頼性とインテリジェントな操作性を備えています。明確な機能ロジック、コンパクトな構造、魅力的な外観、合理的なレイアウトを備え、メンテナンスと日常の保守を容易にします。装置の設計と製造は、顧客の一般的な技術仕様を満たしています。システムは以下のユニットに分割されます:
サンプル支持プラットフォーム:
荷重支持プラットフォームは、補強された支持鋼フレームと厚鋼板で一体的に構築されています。試験片クランプ機構と左右マニピュレータ用の移動アセンブリがプラットフォームの上に設置されています。
荷重印加機構:
荷重印加システムは、左水平マニピュレータ、右水平マニピュレータ、垂直マニピュレータの3つのマニピュレータセットで構成されています。各セットは、サーボモーターと精密電動シリンダーのペアで構成されています。各マニピュレータの先端には高精度力センサーが取り付けられています。押圧ヘッドは、自動センタリングを可能にする角度付きフローティングユニバーサルジョイントを採用しており、完全な接触と安定した荷重印加を保証します。
伝達機構:
このセクションは、試験片を押圧するための荷重印加アセンブリと連動する移動機構で構成されています。それぞれの自由度は、以下の図に示されています。
制御システム:
このユニットは主にPLCプロセッサ、制御回路、およびコア制御コンポーネントで構成されています。システムのすべての電気制御コンポーネントは、換気排気装置を備えた1つのキャビネット内に集中して設置されています。
このユニットは、三菱PLCを採用してインテリジェント制御を行います。
自社開発のテストソフトウェアを装備。簡単なパラメータ設定で操作が可能です。
