| ブランド名: | Sinuo |
| モデル番号: | SNQC1006B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
この装置は自己プログラムされたソフトウェアを採用しており、コンピュータ制御によって操作されます。標準的な試験手順やデータ判定ロジックはすべてシステムで自動管理されており、ユーザーフレンドリーな操作性を実現します。

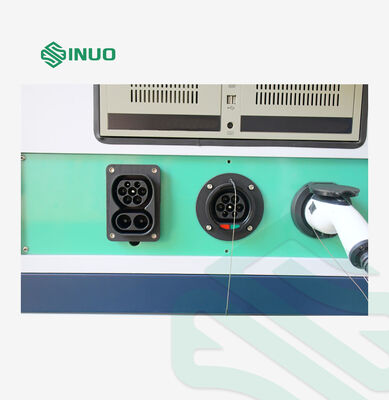

この装置は、定格電流を負荷したときの充電コネクタおよび電気アクセサリの表面加熱状態を評価し、電極の温度上昇が標準仕様を満たしているかどうかを検証するように設計されています。

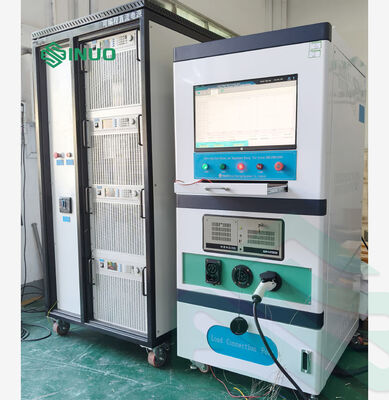

温度上昇テスターは主に、産業用制御システム、2 セットの DC 電源 (高出力ユニット 1 台と低出力ユニット 1 台)、マルチチャンネル温度取得装置、および統合キャビネットで構成されています。
複数の機能モジュールを統合したカスタマイズ専用の試験装置として、温度上昇評価が必要なあらゆる製品の温度上昇試験に適用できます。

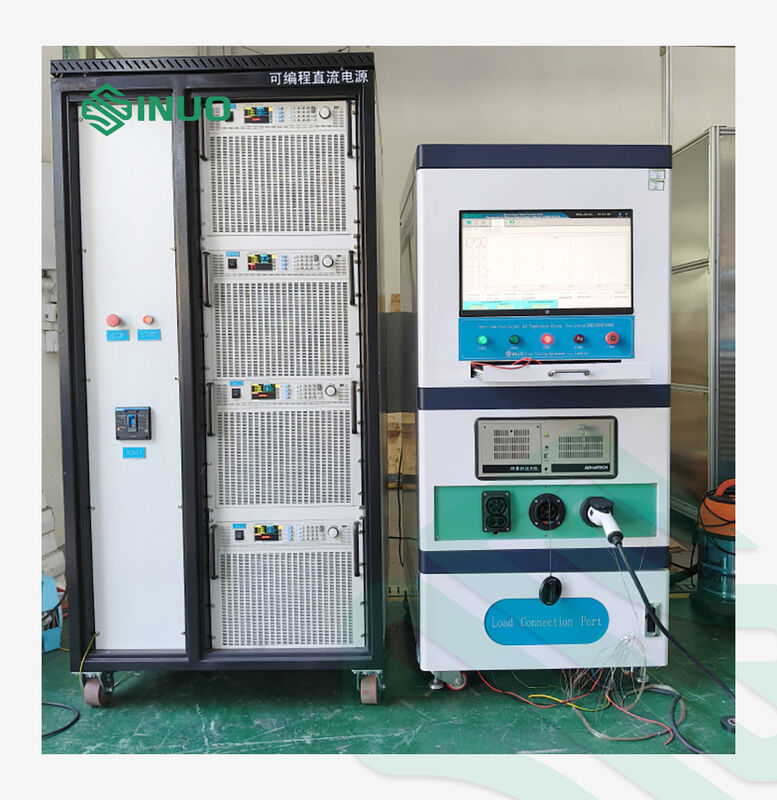

制御盤内に0～100AのDC電源を1台内蔵し、外部に100～8000AのDC電源を装備しています。外部電源は制御キャビネットと通信し、0 ～ 8000A の連続的で安定した出力電流を供給できます。このデバイスは電源と電子負荷を 1 つのユニットに統合しているため、外部負荷は必要ありません。出力電流とオン/オフ制御時間は両方とも完全に調整可能です。
100A内蔵モデル
制御盤には、熱電対タイプ K、E、R、B、N、T、J、S、WRE5-26、WRE3-25 と互換性のある 24 チャンネルの通信可能な温度スキャナが内蔵されています。サンプリング周波数 1 Hz で 4 ～ 20 mA の電流信号入力をサポートします。
制御システムには、高い安定性と強力な耐干渉性能を備えたアドバンテック産業用コンピュータを採用しています。温度スキャナやDC電源との通信を実現する各種インターフェースを内蔵しています。クロストークを避けるために、温度信号と電気信号は独立して分離および収集されます。

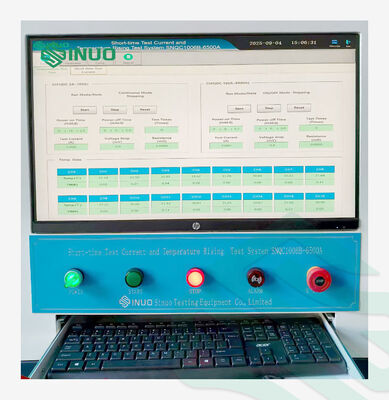

制御キャビネットには、1,600 万色以上、解像度 1280×800、輝度 500 cd/m2 以上の 21.5 インチ LED カラー タッチ スクリーンが装備されています。画面には、リアルタイムの温度上昇曲線、およびリアルタイムの出力電圧、出力電流、出力電力を表示できます。
8000A 大電流 DC 電源には、長さ 3 メートルの延長銅線ケーブルが装備されており、最大 8000A の電流伝送の要件を満たすことができます。
制御盤と大電流DC電源の両方にキャスター脚が装備されており、移動や運搬が容易です。
全体寸法: 幅 ≤ 1200 mm、奥行き ≤ 1400 mm、高さ ≤ 2000 mm、重量 < 1000 kg。
| 出力局 | DC出力1局 |
| 最大出力電圧 | DC5V |
| 一定に調整可能なテスト出力電流 | DC100～8000A、1チャンネル |
| 一定に調整可能なテスト出力電流 | DC0～100A、1チャンネル |
| 現在の表示精度 | ±(0.1%FS + 2DGT) |
| 出力電流 10A ≦ Io ＜ 100A | 解像度 0.01A |
| 出力電流 100A ≦ Io ＜ 1000A | 解像度 0.1A |
| 出力電流 Io ≧ 1000A | 解像度1A |
| 電圧表示精度 | ±(0.1%FS + 2DGT) |
| 出力電圧 Vo ＜ 1000V | 分解能0.1V |
| 出力電圧 Vo ≧ 1000V | 解像度 1V |
| 最大出力電力 | 60kW以下 |
| 制御接点電源 | 電流範囲 AC (0~2) A |
| 動作モード | 連続モード、オンオフモード |
| 連続モードのテスト期間 | 0.01～99.99時間 |
| オンオフモードの電源オン/電源オフ時間 | 0.01～99.99時間 |
| オンオフサイクル | 1～9999回 |
| 現在の設定 |
プログラマブル制御 |
| 温度測定範囲 |
-40～260℃ |
| 正確さ |
±0.3% 読み取り値 +1℃ |
| 解決： |
0.1℃ |
| 温度測定箇所 |
24チャンネル（周囲温度試験用1チャンネルを含む） |
| サンプリング周波数 |
全チャンネル1Hz |
| サポートされている熱電対の種類 |
K、E、R、B、N、T、J、S、WRE5-26、WRE3-25 |
