| ブランド名: | Sinuo |
| モデル番号: | SN553-EV211HG80VT80VCS-2 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

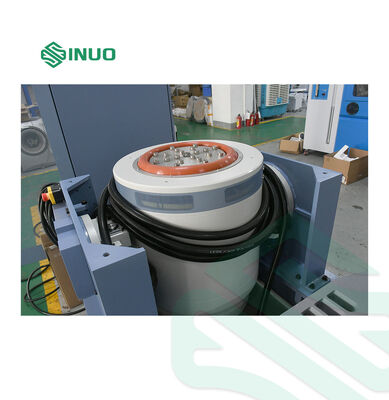

1000kgf 電磁振動試験機 1-3000Hz 300kg 試料 IEC MIL GB 試験用
製品概要と応用
この電磁振動試験機械は,様々な部品や装置の実際の振動と衝撃環境をシミュレートするために設計されています.製品品質と耐久性を検証するために,プロの振動信頼性テストを実施します.
円盤,航空機,船舶,ロケット,ミサイル,自動車,家電に広く適用されています.私たちのチームは,グローバルメインストリームの基準に準拠した 一端的な刺激とテストソリューションを提供します:GB,GJB,UL,JIS,DIN,ISO,BS,MIL,IEC,ASTM.
設備の技術パラメータ
|
A11S24 電磁刺激発生器のパラメータ |
|
|
最大シヌソイド刺激力 |
1000kg.fピーク |
|
最大 ランダム な 刺激 力 |
1000kg.f r.ms |
|
最大衝撃刺激力 |
2000kg.fピーク |
|
周波数範囲 |
1~3000 Hz |
|
最大移動量 |
51mm p-p |
|
最大速度 |
2m/s |
|
最大加速 |
100G ((980 m/s)2) |
|
第 一 階 の 共鳴 周波数 |
3200 Hz±5% |
|
効果的負荷 |
300kg |
|
振動隔離周波数 |
2.5 Hz |
|
移動コイル直径 |
フ240 mm |
|
移動コイル重量 |
10kg |
|
テーブルの上にスクリュー |
16×M10 |
|
流量漏れ |
<10ガウス |
|
許容される異常モメント |
300N·m |
|
設備の大きさ |
845mmx790mmx840mm (拡張テーブルなし) |
|
機器の重量 |
約1100kg (横滑りテーブルを除く) |
|
LA12Kデジタルスイッチングパワー増幅器 |
|
|
出力 |
12KVA |
|
出力電圧 |
100V |
|
出力電流 |
100A |
|
増幅器の効率 |
≥90% |
|
スイッチング周波数 |
116KHz |
|
シグナル/ノイズ比 (SNR) |
≥65dB |
|
騒音レベル |
≤70dB |
|
増幅器のサイズ |
880mm×590mm×1720mm |
|
サーボ保護システム |
|
|
機能 |
温度,風圧,過圧,過電圧,過電流,入力の低電圧,外部故障,制御電源,論理故障,入力の相損失 |
|
デジタル振動制御装置 VCS-2 |
|
|
ハードウェア構成 |
2つの同時入力チャンネル,1つの出力チャンネル シヌス ランダム クラシックショック |
|
コントロールコンピュータ |
17インチLCDモニター,キーボードと光学マウス付きのオリジナルコンピュータ |
|
ソフトウェア |
バイリンガル (中国語/英語) 操作インターフェイスにより,時間域と周波数域分析,信号源制御,シナススイープ分析などをサポートしています.WORD テストレポートを自動的に生成できます信号/データ表示,保存,テストパラメータ設定,データ分析の機能が備わっています. |
|
速度センサー LTE C04A07 |
周波数範囲: 1-8000Hz 敏感度: 30%/g 温度範囲: -40〜160°C |
|

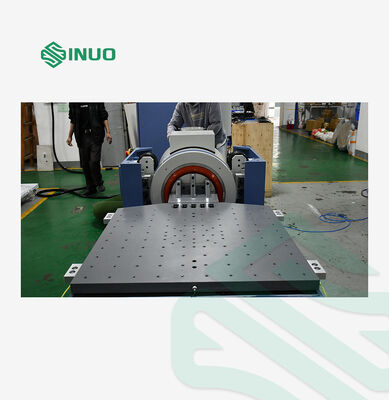

VT80 垂直拡張テーブル |
|
|
材料 |
アルミニウム/マグネシウム合金,表面硬化アノード化 |
|
テーブルサイズ |
800mm×800mm |
|
固定穴 |
M8 耐久性のある耐磨性のある不?? 鋼の螺栓袖 |
|
使用頻度 |
サイナス:1000Hz ランダム:1500Hz |
|
体重 |
約67.5kg |
|

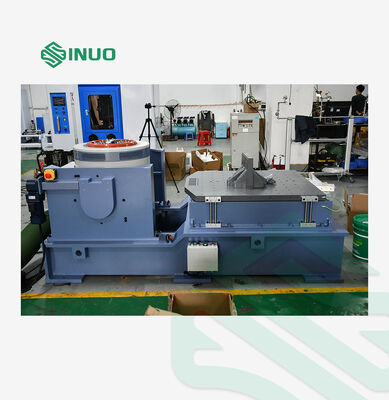

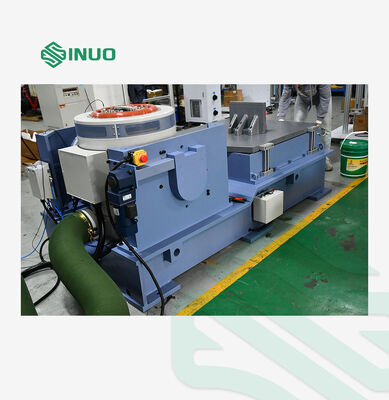

HG80 ホロジナル オイルフィルム スライドテーブル |
|
|
材料 |
アルミニウム/マグネシウム合金,表面硬化アノード化 |
|
テーブルサイズ |
800mm×800mm |
|
固定穴 |
M8 耐久性のある耐磨性のある不?? 鋼の螺栓袖 |
|
使用頻度 |
サイヌ:2000 Hz ランダム:2000 Hz |
|
体重 |
約105kg |
|
B402 冷却扇 (サイレンサーを含む) |
|
|
扇風機の電力 |
4KW |
|
扇風機流量 |
40.8m3/分 |
|
扇風機圧 |
0.049kgf/cm2 |
|
電気要件 |
|
|
電源 |
AC3相 380V/50Hz 25KVA |
|
圧縮空気 |
0.6Mpa |
|
地面抵抗 |
≤4Ω |
試験機能の詳細
ランダム振動制御
シヌス振動制御
クラシックショックテスト
