| ブランド名: | Sinuo |
| モデル番号: | SNQC1013 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 月30セット |

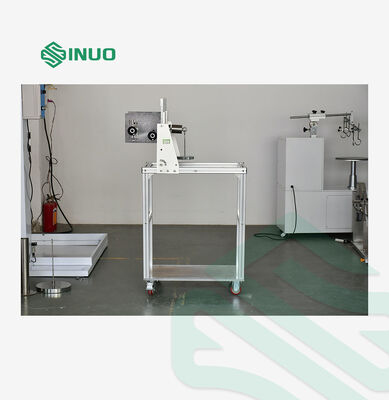

IEC 62196-3準拠 EVコネクタ引抜力・ロック信頼性試験装置 165～750N
製品概要
この試験装置は、IEC 62196-3:2026 の条項 14 および IEC 62196-1:2025 の条項 14.1.5 および 14.1.6 (図 13 および 14) に準拠しています。テストプラグをコンセントから引き抜く際の引き抜き力を検証し、コネクタのラッチ機構の性能を検査するために設計されています。
技術的要件
1. 撤退力

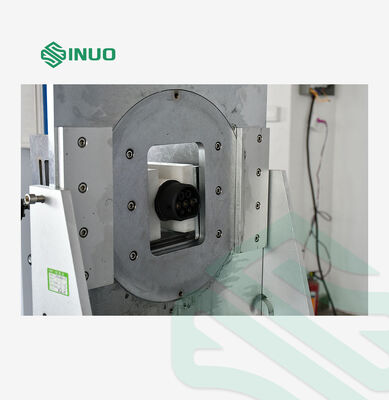

インターロックを備えたスイッチ付き EV ソケット コンセント/車両コネクタを、IEC 62196‑1:2025 の図 13 に指定されているテスト フィクスチャに取り付け、嵌合アクセサリを下向きに引き出せるように分離軸を垂直に合わせます。
コンセントの引き抜き力（試験重量を含む）は、以下の表に記載されている値に準拠する必要があります。
| 定格電流 | 引抜力(N) |
|---|---|
| AC：6～40A | 165 |
| AC：41～80A | 300 |
| AC：81～150A | 440 |
| AC：151～250A | 660 |
| DC: すべての評価 | 750 |
2. 構造の特徴
・引抜力試験装置

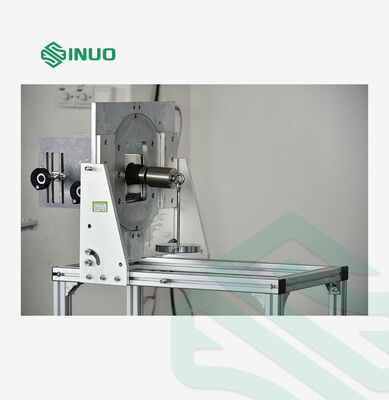

テスターは、取り付け治具、クランプアセンブリ、メインウェイト、補助ウェイト、テストプラグで構成されています。

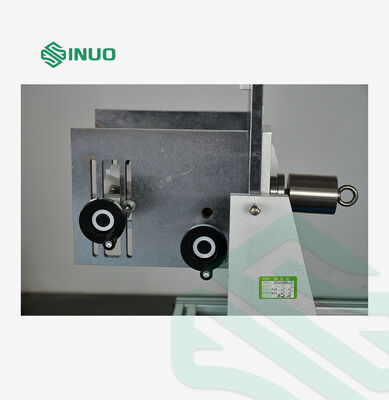

最適化された設計: プル固定具はカウンターウェイトに置き換えられました。ウェイトフックは、専用のサンプルクランプ固定具を使用してテストプラグに直接接続されます（構成は図1に示されています）。
図1
• ラッチ装置の検証:
応用分野
• EV充電部品メーカー: AC/DC EVソケットコンセント、車両充電コネクタの研究開発、受入検査および完成品工場テスト。
• 第三者の試験および認証機関: CB/UL/CE認証の前に事前テストを行い、充電デバイスの引き抜き力とロックラッチ性能を検証します。
・新エネルギー自動車工場: 車載充電ポートの品質管理。
