700kgfの力と600mmのテーブルを備えた正弦振動およびランダム振動試験システム

顧客が振動試験中によく遭遇するアプリケーションの課題は何ですか?

振動試験の主な課題は、GB、GJB、MIL、IEC などの国際規格への準拠を確保しながら、正弦波掃引、ランダム振動、衝撃条件など、製品が輸送、飛行、または実際の動作中に経験する可能性のある複雑な環境をどのように現実的にシミュレートするかです。

同時に、多くの顧客は、周波数範囲、加速レベル、ペイロード要件などの特定のテスト条件に応じて適切な機器を選択する方法がわかりません。

このソリューションは、A07S23 動電振動シェーカー、LA07K デジタル スイッチング パワー アンプ、VCSusb-2 コントローラーと、VT60 垂直拡張テーブルおよび HG60 水平スリップ テーブルのコアの組み合わせに基づいています。 700 kgf の正弦波力と 600 × 600 mm のテーブルを備えながら、必要な 1 ～ 4500 Hz の正弦波掃引、ランダム振動、および衝撃試験の要件を完全にカバーできます。

すべての設計は GB、MIL、IEC などの主要な国際規格に準拠しており、効率的な冷却、複数の安全保護機能、自動レポート生成機能を備えています。

振動システムの重要な設計は何ですか?

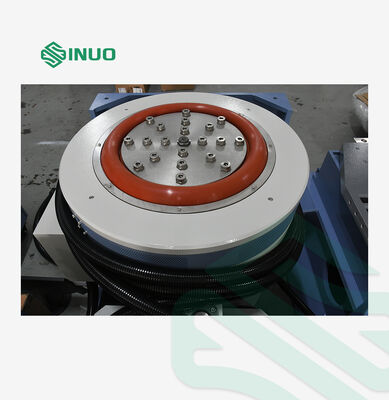

鍵となるのは、電磁シェーカーとその可動コンポーネントの構造設計にあります。

当社が提供する A07S23 電磁シェーカーは、次の主要な仕様を備えています。

• 力の定格
  • 正弦力：700kgf
  • ランダムフォース：600kgf
  • 衝撃力：1200kgf

• 大容量排気能力
  • 最大変位：51mmpp
  • 大振幅試験に最適

• 高周波応答
  • 周波数範囲: 1 ～ 4500 Hz

• 可動コイルの設計
  • 直径：230mm
  • 重量: わずか7kg
  • 軽量構造により優れた高周波性能を保証
  • 鋳造と精密な手作業による機械加工を使用して製造されています。
  • 光電式負荷サポートシステムとデュアルベアリングアキシアルガイドを搭載
  • 横振動を効果的に低減し、耐久性を向上させます。

• 許容偏心モーメント
  • 300N・m
  • 偏心荷重の取り付けに最適

• 磁気漏れ
  • <10 ガウス
  • 高い操作安全性

完全なテスト ソリューションには、シェーカー自体のほかにどのようなサポート システムが必要ですか?

完全な振動試験システムには、少なくとも次のコンポーネントが必要です。

1. LA07K デジタルスイッチングパワーアンプ

• 出力電力: 7 KVA
• 効率: ≥90%
• IGBT技術に基づく
• CE準拠
• 信号対雑音比: ≥65 dB
• 騒音レベル: ≤70dB

2. B402S 冷却ブロワー（サイレンサー付）

• 電力: 4KW
• 風量: 40.8 m3/分

シェーカー本体は以下を採用しています。

• ハニカムエアフローチャネル
• 二層分割エアフローダクト

これにより冷却効率が大幅に向上します。

3. 2つの拡張プラットフォームを提供

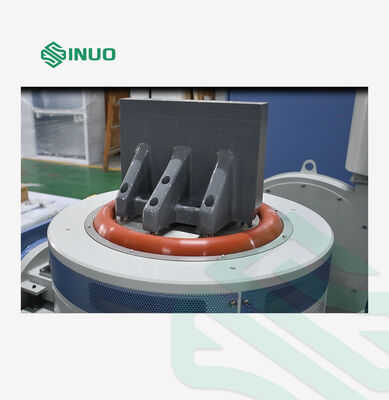

VT60 垂直拡張テーブル

• サイズ：600×600mm
• 材質：マグネシウムアルミニウム合金
• 硬質アルマイト表面
• M8 ステンレススチール製ネジ付きインサートを装備
• 使用可能周波数は2000Hzまで
• 重量: 約。 45kg

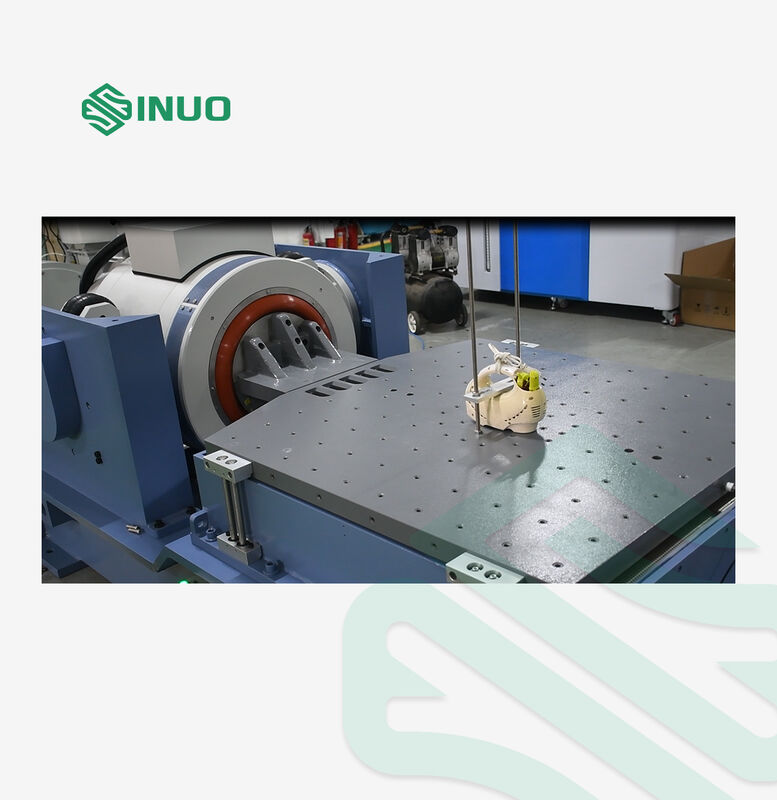

HG60 横型スリップテーブル

• サイズ：600×600mm
• 天然御影石ベースと独立給油システムを搭載
• 高い耐転倒モーメント性を実現
• 最大2000Hzの動作もサポート

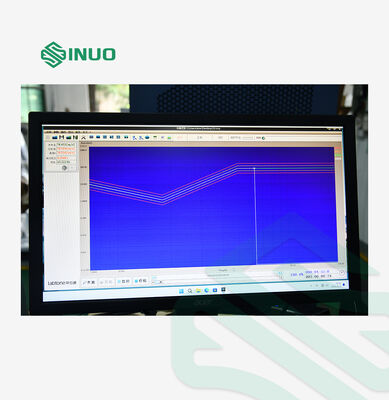

4. VCSusb-2 デジタル振動コントローラー + サーボ保護システム

コントローラーの機能

• 2入力/1出力チャンネル
• 32ビット浮動小数点DSP
• 24ビットADC/DAC
• ダイナミックレンジ >90dB
• サポート:
  • 正弦波テスト
  • ランダム振動
  • 古典的な衝撃試験
• ワンクリックで中国語と英語の Word/PDF レポートを生成

サーボ保護機能

以下のリアルタイム監視:

• 温度
• 空気圧
• 過変位
• 過電圧
• 過電流
• 位相損失

機器と試験片の両方の安全を確保します。

光電自動センタリングシステム

ムービングコイルの位置を自動調整し、積み降ろし時のバランスを保ちます。

このシステムは実際のパフォーマンスのどのレベルを達成できますか?
