| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

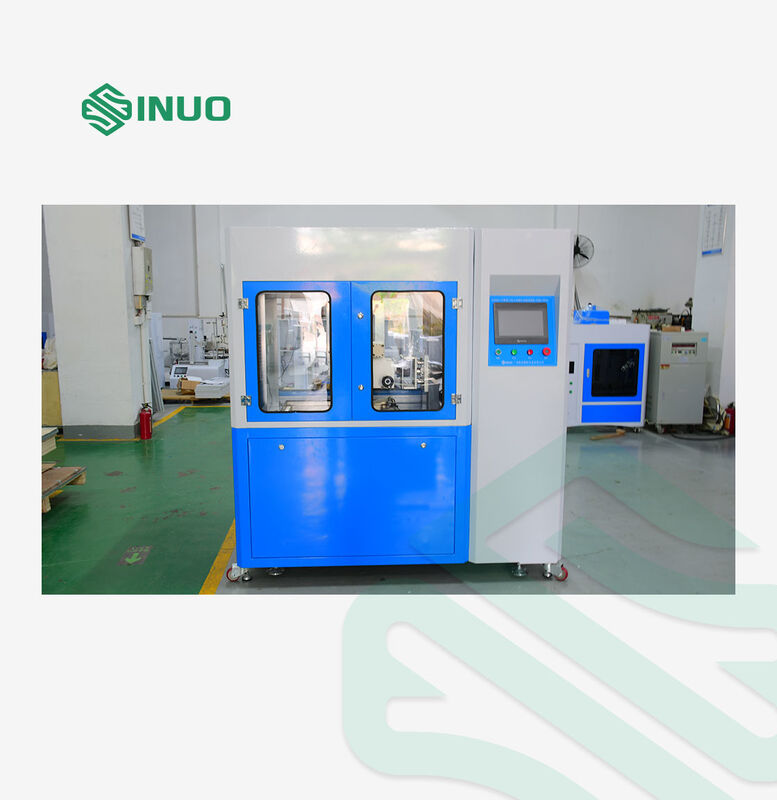

この試験機は、次のことを実行するために特別に設計されています。 遮断容量試験と通常動作試験 電気自動車の充電インターフェース、産業用プラグ、ソケット、カプラー用。製品の信頼性と耐用年数を検証するために、電気アクセサリが通常の動作中に過度の摩耗、変形、その他の有害な影響を与えることなく、繰り返しの機械的、電気的、熱的ストレスに耐えられるかどうかを検証します。この装置はサーボモーター駆動機構を採用し、繰り返しの抜き差し動作を実現しています。遮断容量テストのための外部負荷をサポートします。オン/オフ時間、テスト速度、ストローク、角度を含むすべてのテストパラメータは、タッチスクリーンパネルを介して事前設定できます。
| アイテム | 仕様 |
|---|---|
| テスト項目 | 遮断容量試験;通常動作テスト |
| テストサンプル | AC/DC充電ガン、車両コネクタ、プラグ、ソケット、カプラー |
| テストステーション | 単局 |

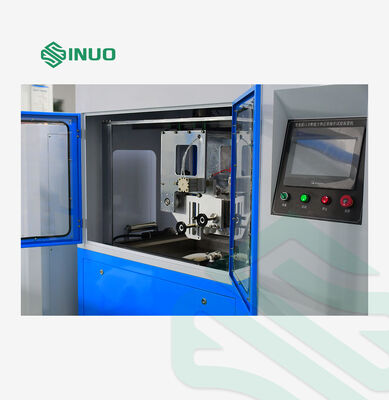

| 制御システム | 三菱 PLC + 7 インチカラータッチスクリーン HMI |
| 動作モード | 手動/プログラム制御 |
| ドライブモード | プラグ/反転用サーボモーター。インターロックスイッチ用補助シリンダー |

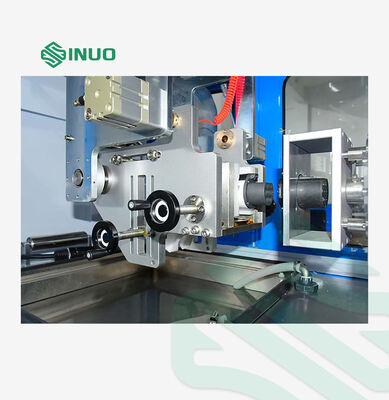

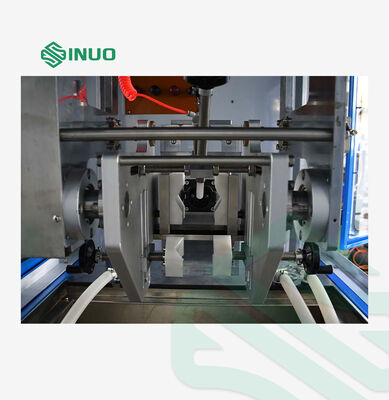

| 治具 | 機械的クランプ。 X/Y/Z 3 軸調整可能。 GB/US/EUR規格に対応したユニバーサル |
| 自動反転 | 90°自動反転。フリップ保持時間: 0 ～ 600 秒 |
| テストサイクル | 0～999999回（プリセット可能、オートストップ） |
| 遮断容量 導通時間 | 1～999.9秒（プリセット可能） |
| プラグ/引き出し率 | 0～10回/分（プリセット可能） |
| テストストローク | 0～150mm（プリセット可能） |
| テスト速度 | 0 ～ 1100mm/s (タッチスクリーンで事前設定可能) |
| 力の監視 | 0 ～ 500N 力センサー;リアルタイム曲線。最大挿抜力表示 |
| ロッキングシミュレーション | 自動メカニカルロックプレス機能 |
| 溶液タンク | 1 セット (IEC 62196-1:2022 条項 23.3.2 テスト用) |
| 溶液ディップ設定 | 浸漬時間、浸漬時間、乾燥時間、プラグサイクルはすべてプログラム可能 |
| ロードモード | 外部負荷（SN2217-480V250A対応） |
| アラーム機能 | サーキットブレークアラームと負荷時のテストカウントの記録 |
| 安全保護 | 接地保護、短絡保護、過負荷保護 |
| 構造と特長 | |
| 一体型剛フレーム構造 | |
| 精密ボールネジとタイミングベルトを備えたサーボモータードライブ | |
| 三菱 PLC + 7 インチカラータッチスクリーン HMI | |
| 幅広い互換性を実現する 3 軸調整可能な治具 | |
| 溶液浸漬試験用の自動90°反転機構 | |
| リアルタイムの力モニタリングと曲線表示 | |
| 自動施錠装置シミュレーション | |
| プログラム可能なテストサイクルと自動停止機能 | |
| 動作環境 | |
| 電源：AC220V±10% / 50～60Hz、2kW | |
| 使用温度：0～40℃ | |
| 湿度: 30% ～ 90%RH | |
| 寸法: 約。 W1000×D750×H1200mm | |
| 重量: 約。 150kg |
