| ブランド名: | Sinuo |
| モデル番号: | SN774 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

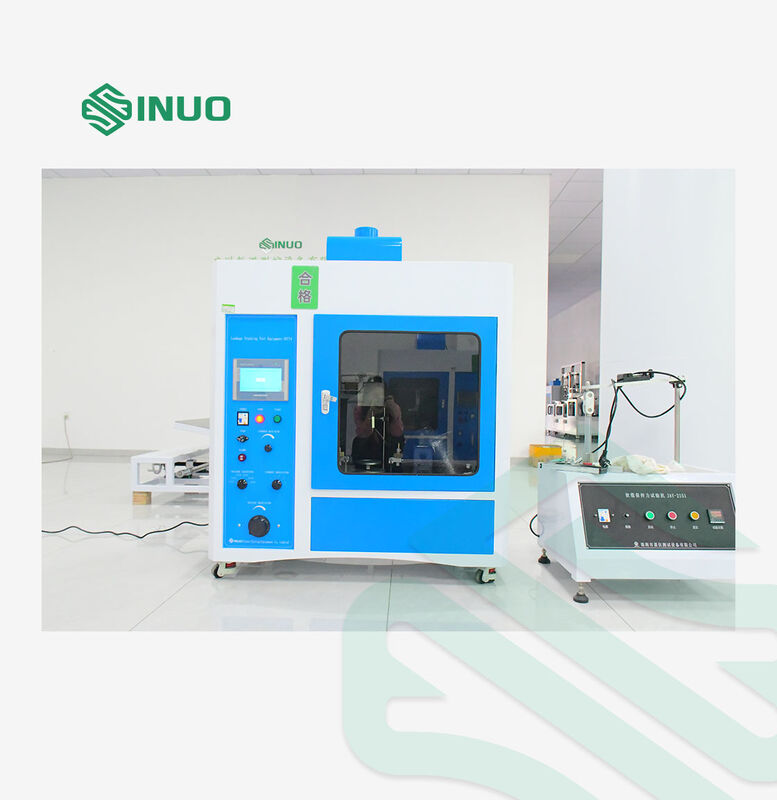

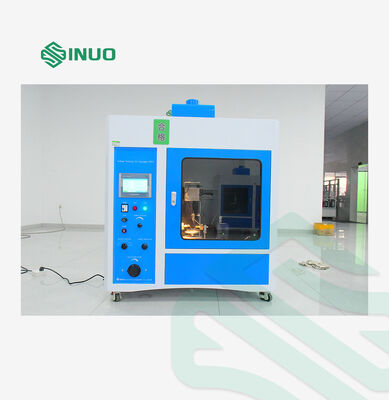

電気機械および絶縁材料用IEC 60112準拠漏れ追跡試験器
準拠規格および条項
本試験器は、IEC 60112の規格要件に従って設計・製造されており、IEC60335-1条項29.2および附属書N、IEC 60065:2014条項13.4、IEC60598-1、IEC 60884-1、UL746A、ASTM D3638-92などに要求されています。
製品情報

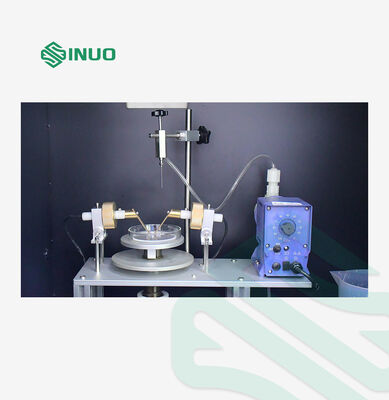

漏れ追跡試験（追跡指数試験）の動作原理は、白金電極（2mm×5mm）間の電圧下で、所定の体積（0.1%NH 4 CL）の導電性液体が所定の高さ（35mm）から所定の時間（30秒）で固体絶縁材料の表面に滴下されることです。これにより、ユーザーは電界と湿潤または汚染された媒体の複合的な影響下での固体絶縁材料表面の追跡耐性能を評価します。一言で言えば、この装置は比較追跡指数（CT1）と電気抵抗指数（PT1）を測定するために使用されます。
電極間の適切な距離を確保するために、ゲージブロックが付属しています。テーブルの高さは簡単に調整でき、電極の適切な角度と滴下の高さを確保できます。試験の残りは、ドアを閉めた状態で試験チャンバーの外から制御されます。電圧、制限電流、滴下速度、滴下数はすべて制御パネルで設定されます。オペレーターは、炎が発生するかどうかを観察する必要があります。追跡障害が2秒以上発生した場合、装置はアラームを鳴らします。

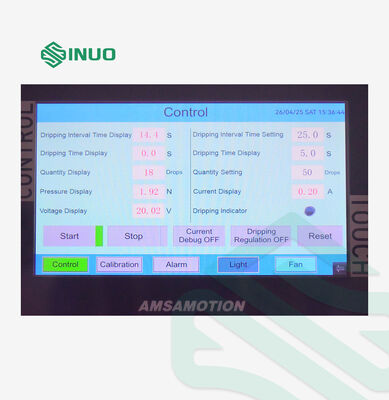

漏れ追跡試験器はPLC制御システムと7インチカラータッチスクリーンを採用しており、照明機器、低電圧機器、家庭用電化製品、工作機械用電気機器、電気機械、電動工具、電子機器、電気機器、情報技術機器の研究、製造、品質部門に適しています。また、絶縁材料、エンジニアリングプラスチック、電気コネクタおよびアクセサリーの産業にも適しています。
モデル仕様と技術パラメータ
| パラメータモデル | SN774 (0.5m³) |
| 動作電圧 | AC 220V±10% / 50Hz,1KVA |
| 制御 | PLC |
| 表示 | 7インチカラータッチスクリーン |
| 試験電圧 | 0～600V調整可能、精度1.5% |
| タイミング装置 | 9999X0.1S |
| 電極 | 白金電極、1組 |
| 白金電極寸法 | (5±0.1) x(2±0.1)x(5)mm, 30°傾斜 |
| 電極の挟角と距離 | 60°±5°、距離は(4±0.1 μm) |
| 電極圧力 | 1.00N±0.05N 圧力は調整可能で、値はタッチスクリーンで測定およびリアルタイム表示できます
|

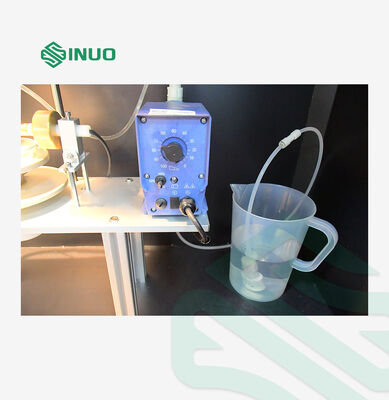

| 滴下液制御 | マイクロポンプで制御 滴下液の体積と間隔は正確です マイクロポンプブランド: Prominent
|
| 滴下液の間隔 | 30±5S、調整可能 |
| 滴下液の高さ | 35±5mm |
| 滴下液遅延 | 0.2S（電磁弁開時間） |
| 滴下液サイズ | 45～50滴/cm3 |
| タイムディレイ回路 | 2±0.1S（0.5A以上の電流で） |
| 短絡電圧降下 | 8% MAX |
| 短絡電流 | 1±0.1A 1% |
| 風速 | 0.2m/s |
| 環境要件 | 0～40℃、相対湿度≤80%、明らかな振動や腐食性ガスがない場所 |
| 装置サイズと重量 | 1100mm* 550mm* 1100mm, 180KGS |
| 準拠規格 | IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638など |
