| ブランド名: | Sinuo |
| モデル番号: | SN558-HSKT50 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 月5セット |
IEC-60068-2-27 MIL-STD-202F,MIL-STD-810F,MIL-STD-883などに対応する.
この機械は主に電子製品,航空宇宙,海洋,自動車部品,輸送などの分野での衝撃耐性試験に適しています.半シナスのショックテストを行うことができます.

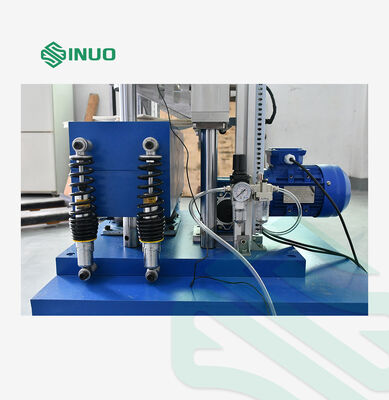

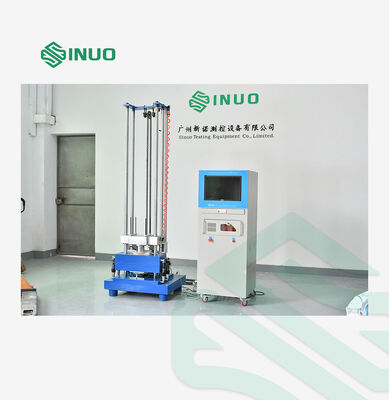

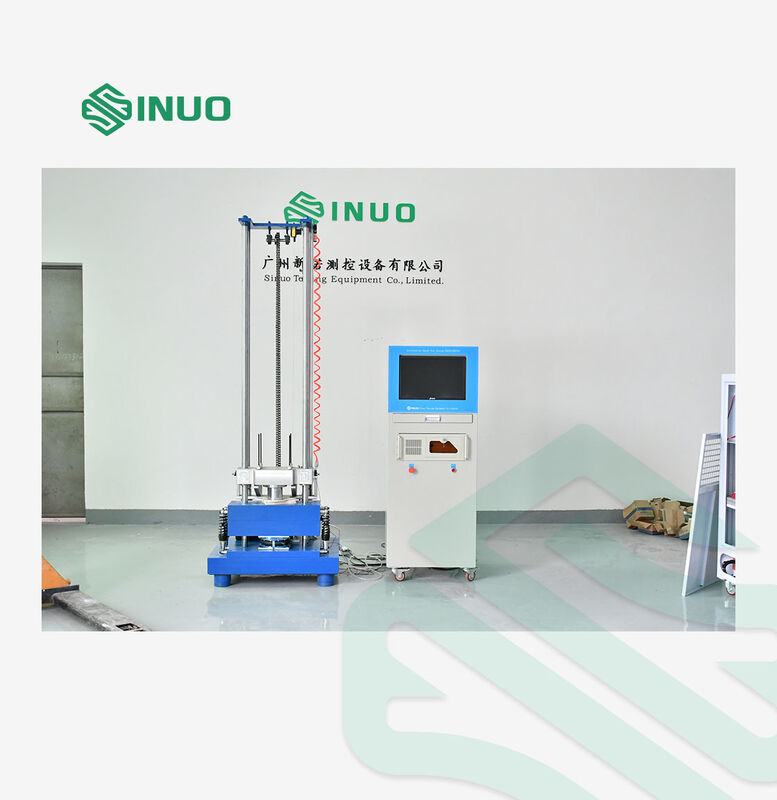

電動垂直ショック試験装置は4つの部分から構成される. ショックテーブルボディ,モーター,測定制御システム,波形発生器.システム構成図は以下のとおりです.:

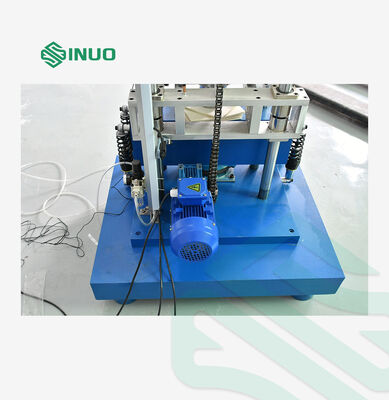

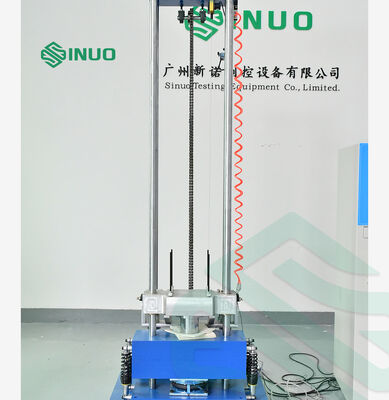

モーターはチェーンを駆動し,テーブルを事前に設定された高さに上げます.テーブルは自由に落ちて,波形発生器と衝突して衝撃波形を生成します.
半正弦 (半正弦波):△v=0.636AD×10-3
トラペツ形:△v=0.5AD×10-3
割った歯: △v=0.9AD×10−3
A =ピーク加速 (g)
D = ショックパルス持続時間 (ms)
| ピーク加速とパルス持続時間表 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大加速 A (gn) | 5 | 15 | 30 | 30 | 30 | 50 | 50 | 100 | 100 | 200 | 200 | 500 | 1000 | 1500 | 3000 |
| パルス持続時間 D (ms) | 30 | 11 | 18 | 11 | 6 | 11 | 3 | 11 | 6 | 6 | 3 | 1 | 1 | 0.5 | 0.2 |
| プラットフォームのサイズ | 500×500 mm |
| プラットフォーム素材 | 高強度アルミニウム合金 |
| 最大負荷 | 50kg |
| 最大加速 | 15・650g |
| パルス 持続 | 1.530ms |
| 加速 テーブルトップの不均一性 | ≤20% |
| テーブルの横の比率 | ≤30% |
| 加速とパルス耐性 | ≤20% |
| 速度変化の許容度 | ≤15% |
| 設備の寸法 | 950 × 1250 × 2250mm |
| 機器の重量 | 2500kg |
| 測定システム | |
| 入力チャネル | 2 |
| サンプリング率 | 192KHz |
| 入力タイプ | 電圧 / 充電 |
| 電圧範囲 | -10V~+10V |
| カップリングモード | AC,DC,ICP |
| 衝撃波形 | 半正弦 |
| 通信インターフェース | USB2で0 |
| 基準を支持する | GB,GJB,MIL-STD,ユーザー定義のカスタム規格 |
| オペレーティングシステム | マイクロソフト Windows7/10 |
| システム加速センサー | |
| ブランド | YMK |
| アウトプットタイプ | 充電モード |
| 敏感性: | 3.93pC/g |
| 周波数範囲 | 0.5 〜12KHz |
| 加速範囲 | ±2500g |
| 操作環境 | -40~+160°C |
| 追加仕様 | |
| 電源 | 単相 220V ±10% |
| 圧縮空気 | 0.5.0.8Mpa |
| 温度 | NT1水温40°C |
| 湿度 | 25°C<85RH% |
