| ブランド名: | Sinuo |
| モデル番号: | SNJ8163 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 月5セット |

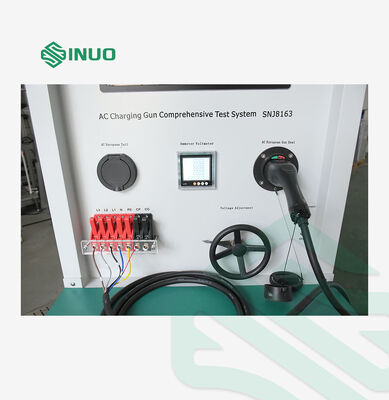

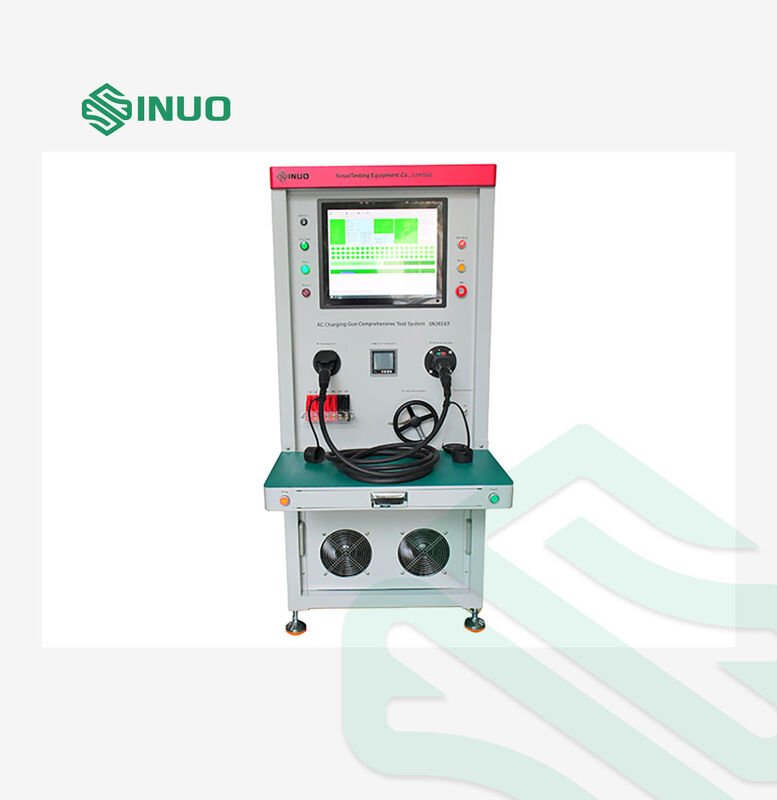

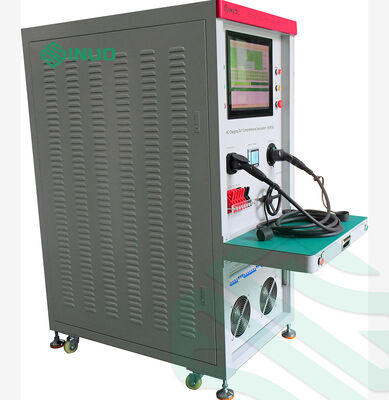

本試験システムは、主に中国（GB）、欧州（EU）、米国（UL）規格に準拠したACプラグの機能検査に使用されます。各プラグには固有のQRコードを割り当てることができ、試験結果はレポートに自動保存されます。合格した結果は直接印刷できます。すべての機能は単一の実行で自動的にテストされ、高い効率と省力化を実現し、工場での大量生産の全数検査に適しています。
準拠規格: IEC 62196-1Ed.4CDV 2020条 12.2, 21.2, 21.3, IEC 62196-3-1 ed1 条 16.102.
1.各個別のワイヤの断線、導通、短絡、配線順序テスト
2.主導体の導通抵抗テスト
3.内蔵抵抗測定（プッシュボタンスイッチの押下状態と非押下状態の両方を含む）
4.電流負荷容量検証と電圧降下測定
5.ワイヤ間の絶縁テスト
6.ワイヤ間の耐電圧（高電圧）テスト
7.熱電対ワイヤテスト
| 電源 | 単相AC 220V / 50Hz |
|---|---|
| エア供給 | 0.6 MPa |
| 制御システム | PLC + 産業用PC |
| バーコードスキャン |
本装置には、試験サンプル上のバーコードまたはQRコードを読み取るためのスキャナが付属しています。 試験前に製品をスキャンします。試験後、スキャンされたコードは試験記録に自動的に関連付けられ、トレーサビリティが可能になります。 |
| ワイヤ導通テスト |
断線、導通、短絡、配線順序テストは、PLC入出力スキャンを介して実行されます。 PLCが自動的に合否を判定します。 |
| 内蔵抵抗範囲 |
1～5000 Ω、精度: 1% 上限と下限を設定して製品の品質を判定できます。 |
| CC & PE抵抗（ボタン押下時/非押下時） |
16A ACプラグ: 非押下 RC: 680Ω、押下時 RC+R4:3.38 kΩ 32A ACプラグ: 非押下 RC: 220Ω、押下時 RC+R4:3.52 kΩ 63A ACプラグ: 非押下 RC: 100Ω、押下時 RC+R4:3.4 kΩ 抵抗の測定精度は1%～2%に達する必要があります。 |
| サーミスタ測定範囲 |
100～50,000 Ω、精度: 2% 上限と下限を設定して導通品質を判定できます |
| 電流負荷容量と電圧降下テスト |
定格電流および過負荷電流条件下でのコネクタ間の電圧降下を測定します。 内蔵三相可変トランス: 0-380V出力、可変三相負荷 0-35A。 サポートされるテスト範囲:
|
| 絶縁抵抗テスト |
三相: L1/L2/L3/E-N、L1/L2/L3/N-E、N/L2/L3/E-L1、L1/N/L3/E-L2、L1/L2/N/E-L3 三相: L1/L2/L3/E-N、L1/L2/L3/N-E、N/L2/L3/E-L1、L1/N/L3/E-L2、L1/L2/N/E-L3 1.試験電圧: AC 0～5 kV / DC 0～6 kV（調整可能） 1.試験電圧: DC 100～1000V（調整可能） 2.下限値: 1 M～1 GΩ（調整可能） 3.精度: ±5% 4.抵抗が設定値未満の場合にアラーム耐電圧（Hi-Pot）テスト |
| 単相: L-N、L-E、E-N |
三相: L1/L2/L3/E-N、L1/L2/L3/N-E、N/L2/L3/E-L1、L1/N/L3/E-L2、L1/L2/N/E-L3 パラメータ: 1.試験電圧: AC 0～5 kV / DC 0～6 kV（調整可能） 2.漏洩電流制限: AC 0.1～20 mA、DC 0.01～5 mA 3.精度: ±1.5% + 3桁 4.電圧のデジタル表示、自動プログラム可能な調整 5.漏洩電流が設定値を超えた場合にアラーム テストステーション |
| シングルステーション、1製品あたり1回のテスト | プラグホルダー |
| EU AC車両用プラグホルダー、EU ACペデスタルプラグホルダー、GB ACプラグホルダー、 |
米国 ACプラグホルダー テールプレート |
| 試験製品に適合する特殊プレス治具、クランプおよび |
保護プレート付き ソケットの高さ |
| 750～1000 mm、人間工学に基づいた設計 | コンピュータソフトウェア |

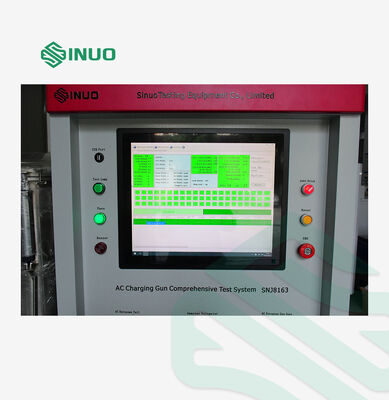

| 1.Win 7およびWin 10をサポート、すべてのパラメータ設定はソフトウェアで構成可能です。 |
2.各製品の試験結果はリアルタイムでコンピュータに保存され、アクセス、表示、分析が容易です。 3.MESシステムへのオプション接続のために通信インターフェースが予約されており、試験データをMESデータベースにアップロードして管理および制御できます。 3.試験データは完了後すぐに保存されます。 4.保存された試験データは、TXTまたはExcel形式でエクスポートできます。 寸法 |
| 幅 900 × 奥行 800 × 高さ 1800 mm | 重量 |
| 約 300 kg | その他 |
| 1.ロック機能付き移動キャスター。 |
2.MES接続: オプション、追加料金がかかります。 製品詳細 |
