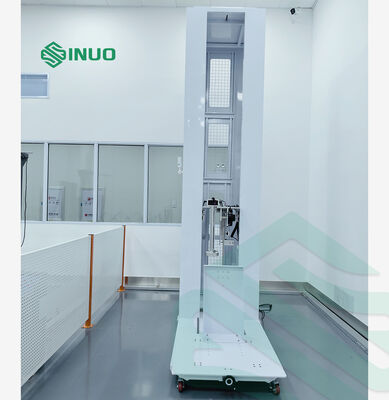

EV充電パイル用PLC制御付きIEC 61851振り子衝撃試験装置 - IK06-IK11エネルギーレベル＆調整可能衝撃高さ

モデル

SNQC1008B

制御システム

PLC制御,タッチスクリーン操作. 引き上げと放出を含むすべての機能は,赤外線リモコンサポートのタッチスクリーンに統合されています.

試験標本範囲

1,壁掛けと柱付きのAC充電池

2,キャビネット型直流充電池

注記: プラットフォーム上の最大標本サイズ:W×D×H = 1 × 1 × 2.0 m
床に立つ充電台 高さ2.5mまで

試験機能

1,振り子衝突試験 (横からの衝突)

2,落下ハンマーによる衝撃試験 (上面への衝撃)

ドライブシステム

モーター+リドクサー,電磁放出システム.

トランスミッションシステム

精密ボールスクリュー +線形ガイドレール

システム構造

標本プラットフォーム付きのフレーム構造. フレームに設置された衝撃機構; 大きな標本が床に直接配置され得る. 耐腐蝕性コーティング付きの鋼の囲い.

副効果防止

はい,リバウンドチューブの自動ロック

高さ調整

触覚画面入力によるモーター駆動

放出方法

電気磁気 単鍵操作

衝撃エネルギー

1,2,5,10,20J,50J ((IK06~IK11)

ペンダルの衝撃単位相当量

250g,500g,1.7kg,5kg,5kg,10kg±1% 振り子管の組み合わせによって達成

振り子管

1J: Ø9mm鋼管,長さ1000mm,壁厚さ0.5mm

2J:長さ1000mmの鋼管 Ø10mm

5?? 50J: Ø15.9 mm 鋼管,長さ 1000 mm

試験高さ

電動式リフティング,ストローク 200~2500 mm,タッチスクリーン制御

落下高度

範囲:0-500mm,スケール表示,調整可能な衝撃角度

落下重量 (垂直衝撃) 単位

リフティングシステム

モーター駆動,タッチスクリーンで高度を設定する

放出システム

電気磁気放出装置,一ボタン操作

衝撃エネルギー範囲

1 / 2 / 5 / 10 / 20 / 50 J (IK06?? IK11)

相当質量

250g,500g,1.7kg,5kg,5kg,10kg±1%,自己重量に基づくシステム

ガイドチューブ

1,2,5,1020J,50J,各エネルギーレベル専用チューブ

ベースプレート

強化された重用鋼のベースプレート

標本の衝撃高さ

電動垂直調節 200~2500 mm 走行,タッチスクリーンで制御する

標本の横向きの位置

試料の上面の異なる点での衝撃を可能にする,落下重量メカニズムの調整可能な拡張位置

落下高度

タッチスクリーンでデジタル表示;タッチスクリーン制御によって最初の接触後に高度を設定できます.

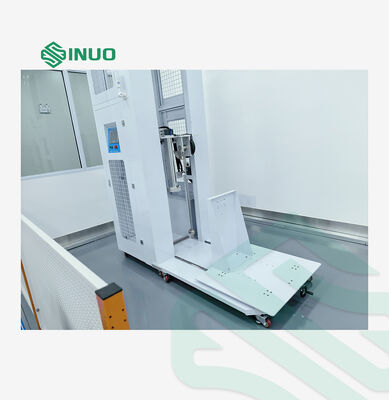

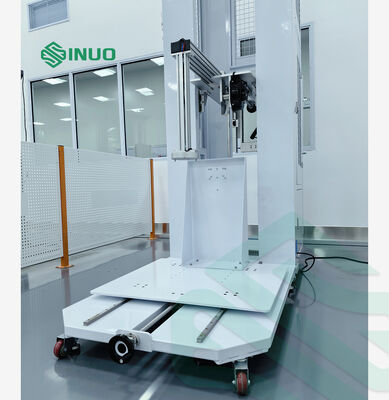

サンプルプラットフォーム構造

サイズ

1.0*1.2m,最大1.0×1.0mの標本を固定することができる

ベースプレート

10mm 厚の鋼板で,試料の配置要件に従って配置されたスローリング付きの固定穴

支柱

垂直設置柱は,後ろに設置されたサンプルパネルと互換性がある.

迅速な接続と分離構造

衝突フレームへの接続または分離を許可する.小型標本に対して接続モードで,大型直流充電池 (EV充電ステーション) に対して分離モードで使用する.

安全性及び機能性

1.モーターの過負荷保護

2.緊急停止保護

3.3色状態表示システム:

黄色:待機

緑: 走っている

赤: 警報

リアルタイムシステムステータス表示

4.漏れ防止システム

モビリティデザイン

衝撃フレームと試料プラットフォームの両方は,支え構造とホイールで装備されており,移動性と位置付け時に地面への安全なロックが可能です.
