IEC & UN 38.3 3200kgf 力の先端振動試験システム

IEC & UN 38.3対応 高性能振動試験システム (3200kgf)

 正弦波/ランダム波で 3,200 kgf の力を発生し、最大加速度100Gで最大400kgの重いペイロードの試験が可能です。
多様な試験モード: 周波数範囲 1 – 2,700 Hz で、正弦波スイープ、ランダム、古典衝撃試験をサポートします。主要システムコンポーネントと技術的利点

1. 電磁励振発生器 (A30S34)

堅牢な構造:

•  デュアルベアリング軸方向ガイドシステムを採用し、動的なクロストークと回転を低減し、高応力下での耐久性を確保します。効率的な冷却:

•  ハニカムエアダクトと低ノイズファン設計により、長時間の試験中の熱安定性を維持します。主要仕様:入力2 / 出力1、USBインターフェース2. デジタルスイッチングパワーアンプ (LA30K)

• 高効率: MOSFET/IGBT技術と正弦波周波数乗算PWMを採用し、高い信号対雑音比（>70dB）と低歪みを実現します。出力: 40KVA出力、内蔵サーボ保護機能（過電圧、過電流、温度保護）により機器を保護します。

3. デジタル振動コントローラー (VCSusb-2)

高精度制御:

•  32ビット浮動小数点DSPと24ビットADC解像度により、PCから独立したリアルタイムクローズドループ制御を実現します。使いやすいインターフェース:

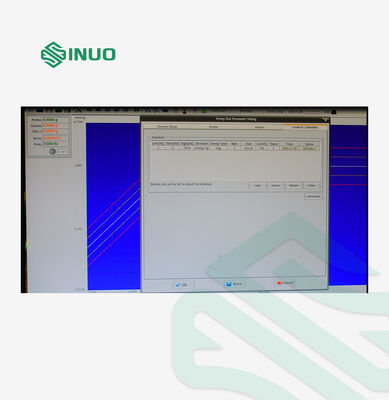

•  Windowsベースのソフトウェアで、ワンクリックで自動試験レポート生成（Word/PDF）が可能です。安全機能:

•  フルパワー試験前に設定を確認するための「スモールシグナルプレビュー」と緊急停止インターロックを備えています。4. 拡張と治具垂直拡張 (VT100):

 1000x1000mmのマグネシウム合金テーブル、硬化表面、最大2,000 Hzで使用可能。

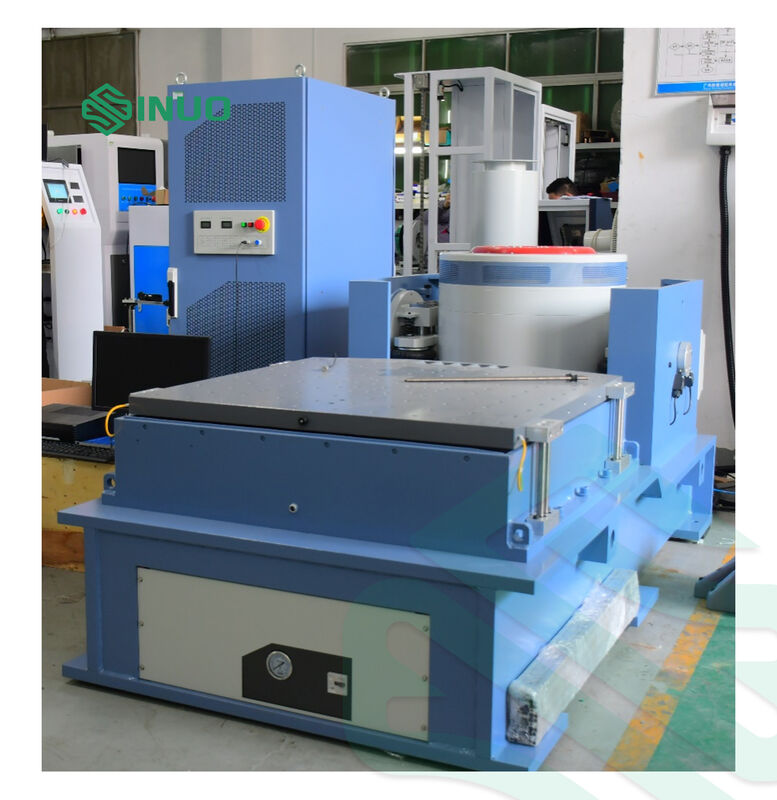

• 水平スリップテーブル (HG100): オイルフィルムスライド設計により、高い転倒モーメント容量を備え、大型または不規則な形状の試験片に最適です。

• 自動センタリング: 光電システムにより、ロードおよびアンロード中に可動コイルのバランスを維持します。

詳細な技術仕様

• パラメータ仕様

• 最大正弦波/ランダム波力3,200 kgf

• 最大衝撃力6,400 kgf

周波数範囲

• 1 – 2,500 Hz (発生器) / 最大 4,800 Hz (コントローラー)最大変位

• 51 mm (ピークピーク)最大速度/加速度

• 2 m/s / 100 G最大ペイロード

   正弦波/ランダム波で 3,200 kgf の力を発生し、最大加速度100Gで最大400kgの重いペイロードの試験が可能です。
  多様な試験モード: 周波数範囲 1 – 2,700 Hz で、正弦波スイープ、ランダム、古典衝撃試験をサポートします。主要システムコンポーネントと技術的利点

  ---

  1. 電磁励振発生器 (A30S34)

  堅牢な構造:

  •  デュアルベアリング軸方向ガイドシステムを採用し、動的なクロストークと回転を低減し、高応力下での耐久性を確保します。効率的な冷却:

  •  ハニカムエアダクトと低ノイズファン設計により、長時間の試験中の熱安定性を維持します。主要仕様:入力2 / 出力1、USBインターフェース2. デジタルスイッチングパワーアンプ (LA30K)

  • 高効率: MOSFET/IGBT技術と正弦波周波数乗算PWMを採用し、高い信号対雑音比（>70dB）と低歪みを実現します。出力: 40KVA出力、内蔵サーボ保護機能（過電圧、過電流、温度保護）により機器を保護します。

  ---

  3. デジタル振動コントローラー (VCSusb-2)

  高精度制御:

  •  32ビット浮動小数点DSPと24ビットADC解像度により、PCから独立したリアルタイムクローズドループ制御を実現します。使いやすいインターフェース:

  •  Windowsベースのソフトウェアで、ワンクリックで自動試験レポート生成（Word/PDF）が可能です。安全機能:

  •  フルパワー試験前に設定を確認するための「スモールシグナルプレビュー」と緊急停止インターロックを備えています。4. 拡張と治具垂直拡張 (VT100):

   1000x1000mmのマグネシウム合金テーブル、硬化表面、最大2,000 Hzで使用可能。

  • 水平スリップテーブル (HG100): オイルフィルムスライド設計により、高い転倒モーメント容量を備え、大型または不規則な形状の試験片に最適です。

  • 自動センタリング: 光電システムにより、ロードおよびアンロード中に可動コイルのバランスを維持します。

  詳細な技術仕様

  • パラメータ仕様

  • 最大正弦波/ランダム波力3,200 kgf

  • 最大衝撃力6,400 kgf

  周波数範囲

  • 1 – 2,500 Hz (発生器) / 最大 4,800 Hz (コントローラー)最大変位

  • 51 mm (ピークピーク)最大速度/加速度

  • 2 m/s / 100 G最大ペイロード

400 kg
