IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester for EV Connectors with 75mm Rotating Diameter and (10±2) r/min Testing Rate

ブランド名:	Sinuo
モデル番号:	SNQC1012
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	20セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

適用される条項:

条項13.3.1図12、表3

適用規格:

IEC 62196-1:2022

回転直径:

75mm

テスト率:

(10±2)r/min

電源:

AC220V、50/60HZ

回転重量:

0.4〜70.3kg

サイズ:

790mmx400mmx1500mm

高さ（h）（mm）:

260-660mm

パッケージの詳細:

合板ケース

供給の能力:

20セット/月

ハイライト:

IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester

75mm Rotating Diameter EV Connector Test Machine

(10±2) r/min Testing Rate Terminal Clamping Force Test Machine

製品説明

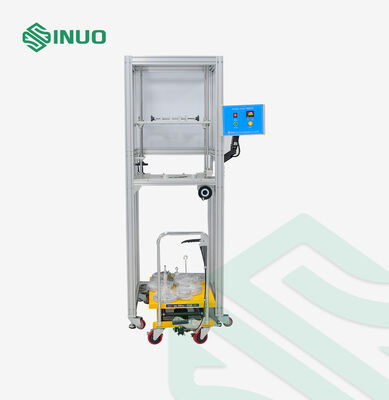

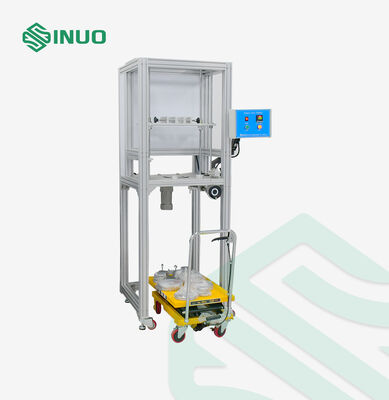

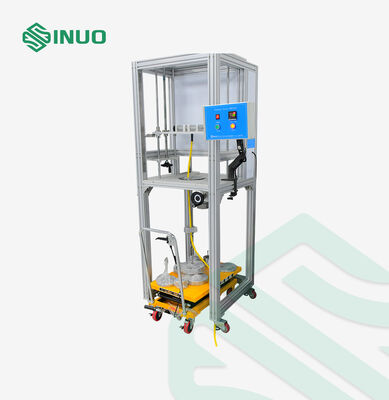

Screw Terminal Clamping Strength Tester for EV Connectors IEC 62196-1

This specialized testing equipment evaluates the reliability and structural integrity of screw terminal clamping mechanisms in EV connectors, ensuring compliance with international safety standards.

Compliance Standards

Conforms to IEC 62196-1:2022 clause 13.3.1 fig12, table 3 requirements for electric vehicle conductive charging systems.

Equipment Functionality

This compliance testing machine assesses whether clamping screw terminal designs and structures meet requirements for preventing wire damage during installation and normal operation. It verifies the terminal's ability to withstand stress during regular usage conditions.

The system features programmable testing cycles with preset counter functionality and automatic shutdown with alarm notification when testing cycles are completed.

Technical Specifications

Power Supply	AC220V, 50/60Hz
Counting Range	1-9999 cycles (150 cycles/15 minutes default)
Testing Rate	(10±2) rotations per minute
Rotating Weight Range	0.4-70.3kg (refer to table 3 for details)
Rotating Diameter	75mm
Bushing Hole Diameters	6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5mm
Height Range (H)	260-660mm
Overall Dimensions	790mm * 400mm * 1500mm

Equipment Details
