高電流アーク着火試験装置（電気絶縁材料用）

ブランド名:	Sinuo
モデル番号:	SN779
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	30セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

アーク着火率:

1分間に40回。

電極分離速度:

254±25mm/s

弧の衝突時間:

0-9999 は事前に設定できます

電極の角度:

45°

固定電極:

Ф3.5mm(Ф3.2)×152mm

可動電極:

Ф3.5mm(Ф3.2)

寸法:

WDH=800×700×1600mm

重さ:

300KG

パッケージの詳細:

合板ケース

供給の能力:

30セット/月

ハイライト:

33Aアーク着火電流高電流アーク着火試験装置

254mm/s電極分離速度電気絶縁試験装置

毎分40回アーク着火率可燃性試験装置

製品説明

高電流アーク着火試験装置（電気絶縁材料用）

UL 746A 高電流アーク着火燃焼試験装置

準拠規格

UL 746A「ポリマー材料 - 短期特性評価」第33条
UL 746C「ポリマー材料 - 電気機器への使用評価」第49条
UL 498「差込接続器及びレセプタクル」第114条
IEC 60950-1「情報技術機器 - 安全性 - 第1部: 一般要求事項」

装置概要

サンプルと制限:情報技術機器、低電圧開閉装置及び制御装置部品

適用:電気・電子製品、家電製品及びその材料のアーク耐性試験に適しています。極性の異なる活電部間、または活電部と接地された金属部間に発生する可能性のある漏れをシミュレートします。指定された電圧条件下での絶縁体の耐アーク性を測定・評価するために使用されます。

試験原理:高電流アーク着火試験装置は、二重電極を採用しています。特定の電流（33A）および力率（COSφ0.5）条件下で、定義されたアーク着火速度（254mm/s）および繰り返し周波数（40回/分）に従い、サンプル表面でアークを200回繰り返します。サンプルの高電流アーク着火耐性（HAI）は、サンプルが着火するかどうかに基づいて評価されます。レベル番号が小さいほど、着火しにくい材料を示します。

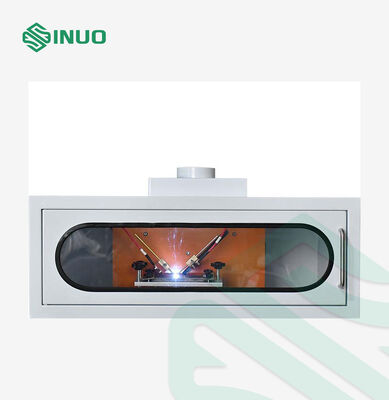

構造:チャンバー構造には、オペレーターの安全のための保護カバーが含まれています。

技術仕様

パラメータ	仕様
制御・操作方法	電気制御、ボタン操作
アーク着火電流、力率	力率0.5の場合、電流は33A±0.5A
アーク着火速度	毎分40回
電極分離速度	254±25mm/S
アークストライク回数	0～9999回までプリセット可能
電極材質	固定電極：銅、直径φ3.5mm（φ3.2）* 152mm、先端30°チゼル形状可動電極：ステンレス鋼、直径φ3.5mm（φ3.2）* 152mm、端部円錐角60°
電極角度	水平に対して45°、電極ヘッドの曲率半径は0.1mm
試験中	試験プログラムの自動制御、独立換気
照明	照明付き、制御可能
外形寸法	WDH=8007001600mm、300kg

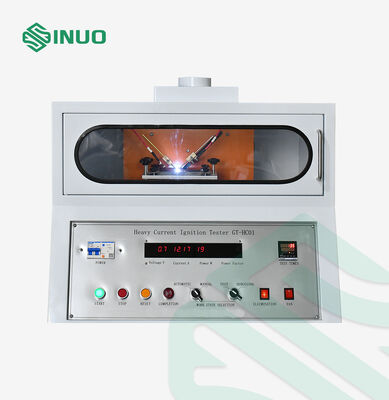

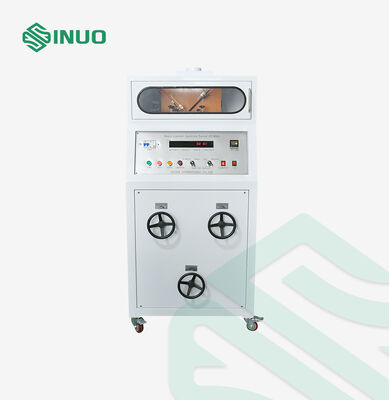

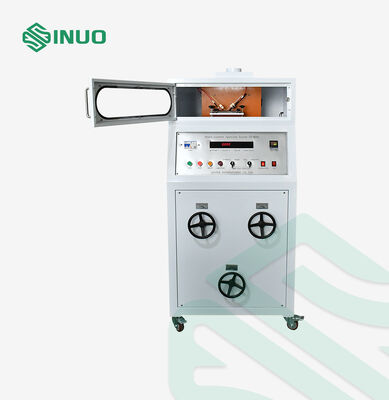

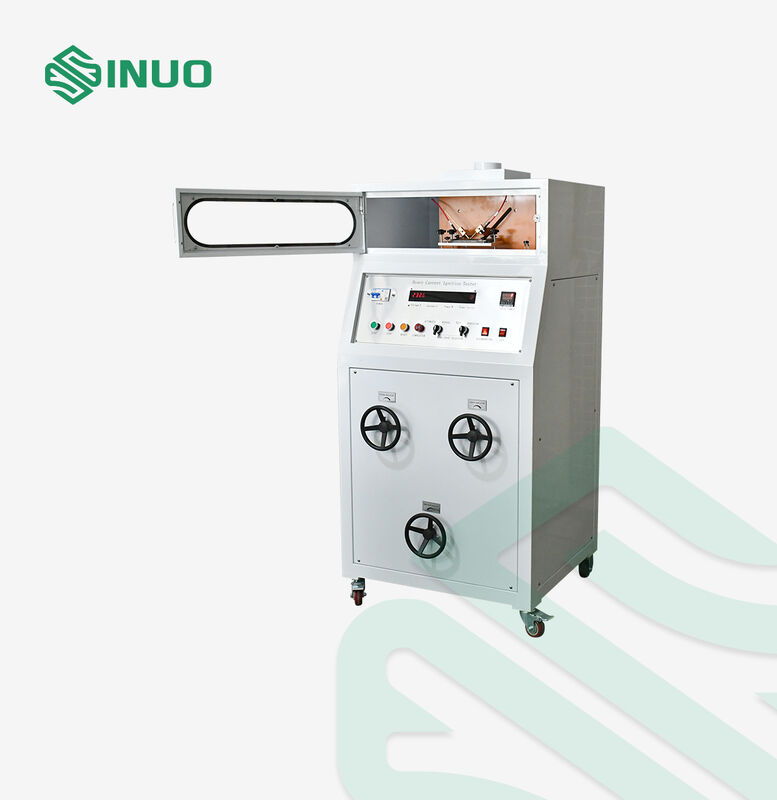

製品画像
