| ブランド名: | Sinuo |
| モデル番号: | SNQC1007B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |
IEC 61851-23 EV充電ステーションケーブル固定試験システム EVSEケーブル引張＆トルク試験装置
IEC 61851-23:2023の11.6.102条および図110、図111、表114に従って設計および製造されています。

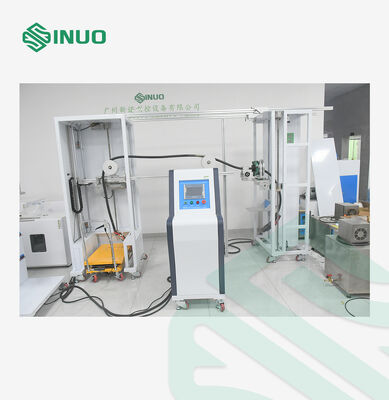

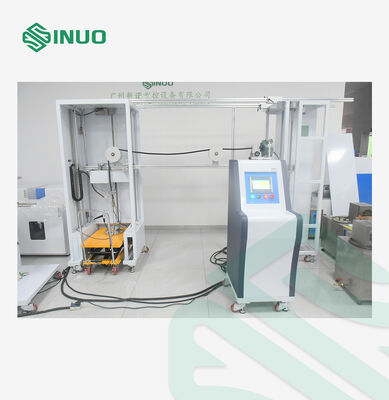

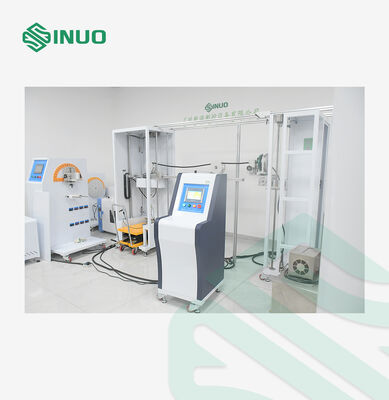

ケーブル固定引張力およびトルク試験装置（モデルSNQC1007B）は、信頼性と再現性のある適合性検証を必要とするEVSEメーカーおよび認定ラボ向けに設計された高精度試験システムです。 IEC 61851-23:2023、11.6.102条に厳密に準拠して開発されたこのシステムは、EV AC/DC充電ステーションのケーブルアセンブリおよび固定構造が、許容変位限界を超えずに、指定された引張力とトルクに耐えることができるかどうかを評価するために使用されます。
SNQC1007Bは、PLCベースのインテリジェント制御、モーター駆動の力印加、および精密な重量負荷を特徴とし、安定した力出力、正確な測定、および優れた試験再現性を保証します。 試験パラメータは、さまざまなケーブルサイズと試験要件に対応するために柔軟に構成できます。 堅牢な機械構造と直感的なタッチスクリーンヒューマンマシンインターフェースを組み合わせることで、初めてのユーザーでも効率的で使いやすい操作が可能です。
この装置は、通常の利用中に充電ケーブルに加えられる現実世界の引張およびねじり応力を正確にシミュレートすることにより、メーカーが厳格な国際安全要件への適合性を検証するのに役立ちます。 より安全で、より信頼性の高い、完全に準拠したEV充電インフラストラクチャの開発をサポートし、認証リスクを軽減し、試験効率を向上させます。
| 試験内容 | EV充電ステーション側Bケーブルアセンブリ固定部ストレインリリーフ試験装置 |
| 装置構造図 | |
| 制御操作モード | PLC自動制御、タッチスクリーン操作 |
| トルク印加 | 0.6N·m、0.7N·m、1.4N·m、2.7N·m、5.4N·m、11.0N·m、16.3N·mの仕様に適合し、重量の重ね合わせによって実現 |
| 駆動モード | 電動 |
| 引張力印加 | 160N、200N、240N、250N、500Nの仕様に適合し、重量の重ね合わせによって実現 |
| 引張サイクル | 1～999999サイクル、プリセット可能、デフォルトは100±1サイクル |

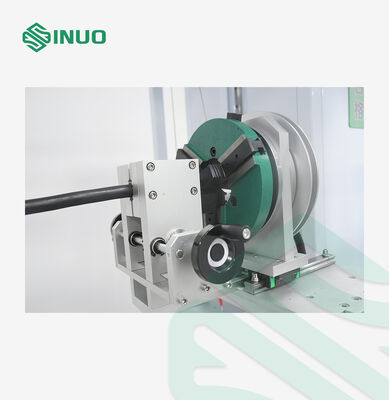

| トルクホイール | R100mm（Ф200mm）±0.5mm |
| 引張周波数 | 1回/秒、実際の引張時間は電気信号で検出 |
| フィクスチャ | ユニバーサルクランプ、1セット |
| トルク印加時間 | 0～99H59M59S、プリセット可能 |
| 停電保護 | 停電データ保存メモリ機能付き |
| 追加構成 | この装置は、500～1200 mm（ケーブル出口位置）の範囲で調整可能なフィクスチャ高さを備えており、さまざまなケーブル出口位置を持つ充電ステーションの試験要件を満たすことができます。 |
| 重量マッチング選択表 | |
