| ブランド名: | Sinuo |
| モデル番号: | SN4416-1400 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
IPX3~IPX6 自動車部品のジェットノズル水噴霧試験システム
遵守された基準と条項
IEC60529:1989 +A1:1999 +A2 に適合する:2013
製品概要
The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic productsIEC 60529 (IPコード) に準拠するこの装置は,雨や強力な水噴射条件を正確にシミュレートし,製品が要求される防水基準を満たしているか確認します..

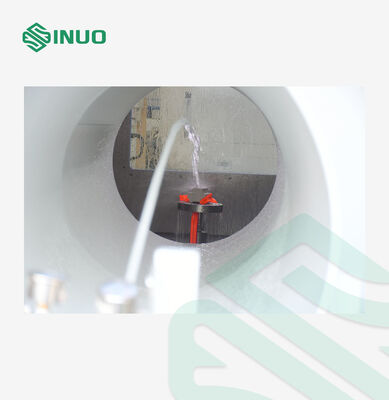

IPX3およびIPX4試験用の振動チューブとIPX5およびIPX6試験用の専用ジェットノズルで,標準水噴霧条件の完全なカバーを保証する.安定した水供給システム制御された噴射角度,調整可能な流量,回転回転台が均一で繰り返される試験結果を保証します.

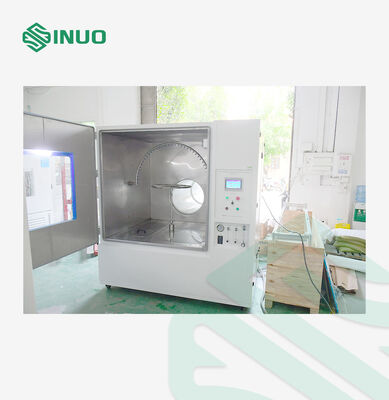

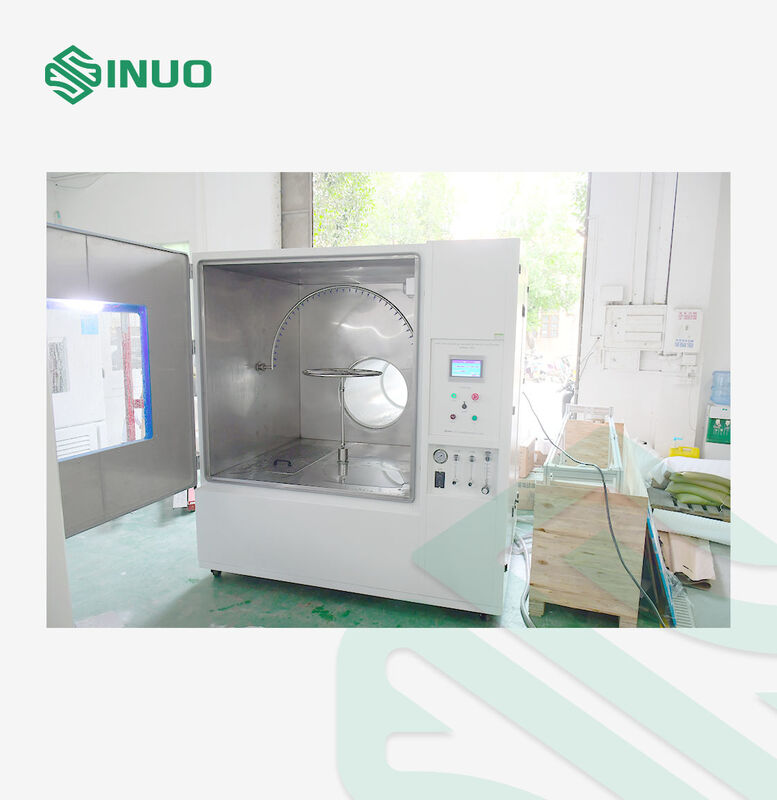

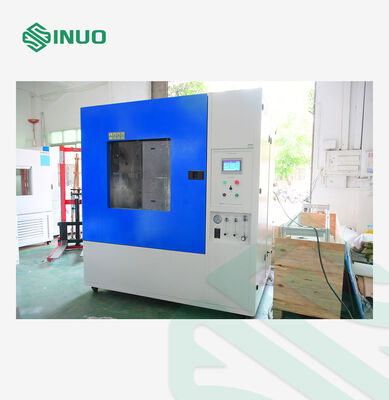

頑丈な塗装された鋼の外蓋とSUS304ステンレス鋼の内室で構築され,システムは優れた耐腐蝕性と長期耐久性を提供します.大きな透明な観察窓と組み込まれたLED照明により,試験プロセス全体をリアルタイムで監視できます.
この試験室は,屋外照明,家電,自動車部品,電気キャビネット,その他の電子および電気製品に広く使用されています.製品設計の検証のための重要なツールとして機能する品質検査 認証試験 工場承認
模擬された自然雨や水噴射環境下で水不耐性の性能を正確に評価することで,IPX3 〜 IPX6 防水試験室は,製造者が製品の信頼性を向上させるのに役立ちます.国際基準の遵守を保証するフィールド障害のリスクを軽減します.
テクニカルパラメータ
| 使用条件 | 次の条件はユーザーによって保証され,対応する接続が完了します. |
| 空間 の 利用 |
地面は平らで 排水は平らで 床と壁は防水で 地面の負荷容量は200kg/m2未満 換気もいい 装置の周りに強い振動はありません 装置の周りに強い電磁場がない 設備の周りに燃やす,爆発する,腐食性のある物質や粉塵がないこと 設備の周りに適切な使用・維持スペースを設けます. 後ろ側,左側,右側,装置の上部: 800mm;装置前側: 1400mm |
| 環境条件 |
温度:5°C~35°C 相対湿度: ≤85% 空気圧:86kPa106kPa |
| 電力供給条件 | |
| 電圧,周波数 | AC400V; 50Hz; 3相4ワイヤー + 保護接地線 |
| パワー | 5.0kW |
| 保護的な接地抵抗 | 保護接地線の接地抵抗は4Ω未満 |
| 電源スイッチ |
1ユーザは,装置の設置現場で,対応する容量の漏れ防止空気スイッチを設定する必要があります.そしてスイッチは,デバイスの独立して使用する必要があります. 2ナイフスイッチや電源ソケットの使用は禁止されています. 3漏れ防止の空気スイッチは,機器から2メートル以上離れない. |
| 水源 |
1装置の水源を設置現場で設定し,水圧が0.2Mpa未満で,4点水槽を設置します. 2設備から2m以上離れた場所に水槽を置く. 3. 水道パイプはDN15タイプで,顧客が水の供給コネクタが異なるタイプである場合は,顧客はアダプタを準備する必要があります. |
| 基本パラメータ | |
| 製品の許容された寸法 | 長さと幅 ≤1000mm,高さ ≤100mm |
| 外室の大きさ | L1880*W4200*H2200mm |
| 内室の大きさ | L1400*W1400*H1400mm |
| ターンテーブル速度 | 1-5r/min (調整可能) |
| ターンテーブル直径 |
¢200mmと600mm
|
| ターンテーブル回転方法 | 常にポジティブ / ポジティブとネガティブな代替 |
| ターンテーブル 最大負荷帯 | ≤20KG |
| 試験時間 | 0~999分 |
| 流量調整方法 | パネル上の流量計を調整して手動で流量調整 |
| 試料の電源 |
試験中に試料を電源化するクライアントのために,試験室内の防水ソケットで構成されている.
|
| 試験用水供給 |
約90Lの水タンクで水はリサイクルできます
|
| 総重量 | 約450kg |
| 必要な場所 | 4.4m ((D) *2.2m ((W) *2.4m ((H) |
| IPX34 オスイレーティングチューブのパラメータ | |

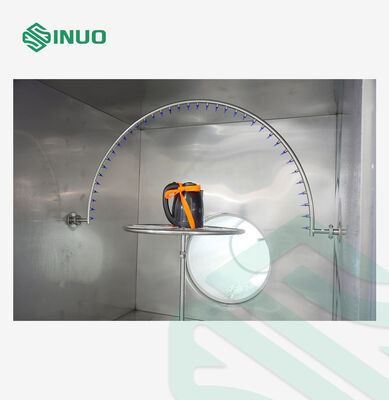

| 振動チューブ |
R200mmとR400mmとR600mm
|
| ノズルのサンプル間の距離 | 200mm以内 |
| 噴射孔間隔 | 50mm |
| 振動管の振動角 |
±60° (IPX3) 約 ±160° (IPX4) (注:標準ではIPX3:120°;IPX4:ほぼ360°が要求されますが,試行中に振動管の下にはターンテーブルがあるため,ターンテーブルなしでは実際の試験中に360°を達成することはできません.360° を達成できる) |
| 2つの穴間の角 |
120° (IP3) 180° (IP4) |
| 針の穴 | φ0.4 mm |
| 振動速度 | IPX3: 15回/分; IPX4: 5回/分 |
| 穴々 の 水 の 流れ | 00.07L/min +5% |
| 噴霧圧 | 80-150Kpa |
詳細
