| ブランド名: | Sinuo |
| モデル番号: | SN5515 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

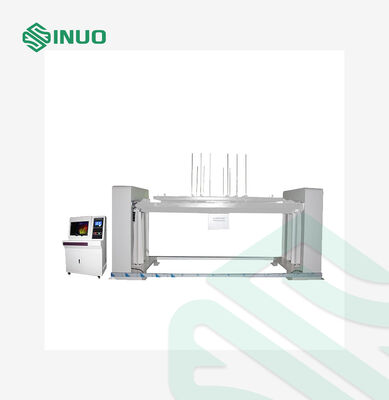

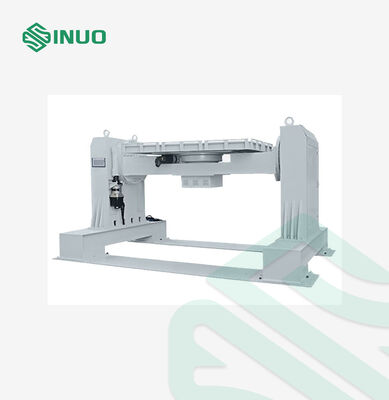

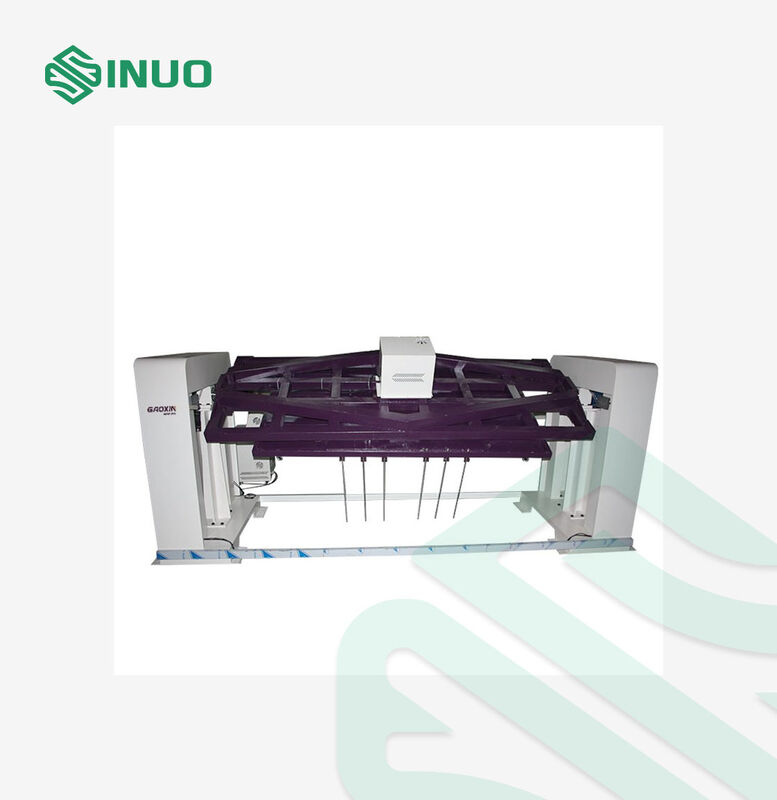

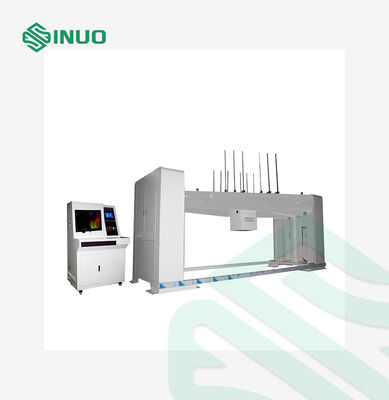

電気自動車 自動車 バッテリー パック 回転 バッテリー 試験 システム
設備の概要
バッテリーパック回転試験装置は,電動車内のリチウムイオン牽引電池パックとシステムのために設計された特殊な試験装置です.それは現実世界の条件をシミュレーションします.高い角度で登山する極端な状況下でのバッテリー性能と安全性を評価するために
主要な特徴:
360° 多軸回転: X,Y,Z軸の周りにバッテリーパックを独立して回転させ,車両の動的状態をシミュレートします.
インテリジェント制御システム:PLCとタッチスクリーンで操作し,リモートコンピュータ制御のオプションがあります.テスト速度,角度,間隔,持続時間は完全にプログラムできます.
頑丈な構造: 双重強化柱の支柱は安定した信頼性の高い回転を保証する. 大きな穴が開いたアルミプラットフォームは2,500mm × 1600mmまでのサンプルをサポートし,2000kgまでの負荷を支える.
安全とモニタリング: 回転中の電池の動作を観察し,電解液の漏れ,ケースの破裂,火災や爆発がないことを保証します.
実験室シミュレーション:バッテリーパック設計の最適化,製品の品質向上,およびR&Dまたは生産QAにおける問題識別に最適です.
応用:
リチウム電池パックメーカー,電気自動車メーカー,科学研究/試験ラボにとって理想的なこのデバイスは,安全性能評価,研究開発,認証試験.
操作環境:
電源:AC380V±10%/50Hz,15KW
環境温度: 5°C~35°C
相対湿度: ≤85%RH
高濃度の塵,腐食性ガス,燃やす気体や爆発性気体を含まないものでなければならない.
この電池パック回転試験装置により,電池が UL2580,GB/T31467.3-2015,ISO12405-3などの国際安全基準を満たしていることを確認できます.電気自動車のための高品質のバッテリーシステム.
テクニカルパラメータ
| 制御と運用 | PLCインテリジェント制御システム,タッチスクリーンとリモコンコンピュータの二重システム操作 |
| ドライブ | サーボモーター |
| プラットフォームの大きさ |
長さ2800mm*幅1700mm*厚さ30mm,材料:アルミ. 2500mm*1600mmまでサンプルを収納することができ,高さは1000mm未満で,小型および大型サンプルと互換性があります.
|
| 回転方向 |
X/Y/Z軸の切り替えは,次の図のように自動的に行われます.左方向はX軸の周りを回し,右方向はZ軸の周りを回します. Y軸回転試験:まずサンプルをZ軸周りに90°回転させ,その後X軸周りを回転させます.
|
| 回転速度 |
1°/s ~ 12°/s,タッチスクリーンやコンピュータで直接プリセットすることができます
|
| 回転角 | 0~360°,タッチスクリーンとコンピュータで直接プリセットすることができます |
| 回転角度増加 | 90°,タッチスクリーンとコンピュータで直接プリセットすることができます |
| 角度回転精度 | ¥0.5° |
| 試料を固定する | メカニカル・クランプ |
| 試験プロセス | プログラム自動制御 |
| 安全保護 |
1障害者 障害者 障害者 障害者 障害者 2障害表示と自己診断機能 3エンジンの過負荷アラーム 4電気漏れアラーム 5煙のアラーム 6自動メモリ 7安全リレーを統合 8セキュリティ・グリッドを組み込む |
| モニター | 2つの専用高画質カメラがリアルタイム画像を監視し,記録し,保存します |
| 主な構成 |
1コンピュータ:工業用オールインワンマシン,WIFI機能,1セット 2タッチスクリーン: WEINVIEW 1セット 3PLC: 三?? 1セット 4モーター: ヒュイチュアン 2セット 5減速器 ジーチェン 6機械部品: シヌオ 7ソフトウェア: シヌオ 8専用試験室は,顧客によって提供されるべきです 9バッテリー充電メカニズムは,カントリバークレーンやクレーンなど,お客様が提供する必要があります. |
