| ブランド名: | Sinuo |
| モデル番号: | SN4416-1000L |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月額10セット |

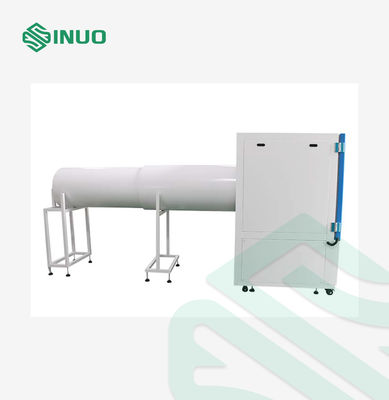

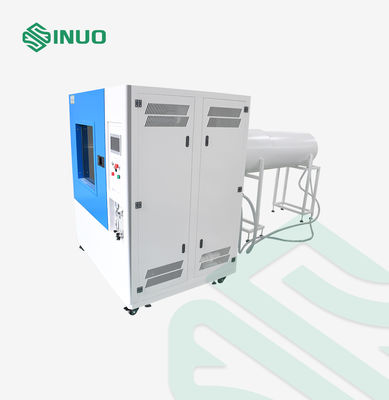

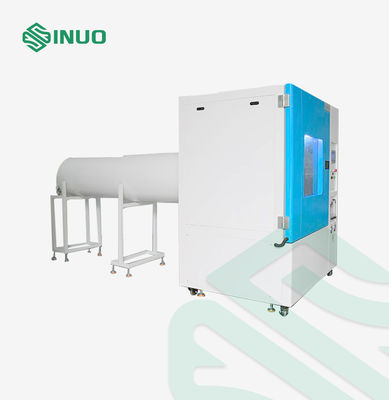

IPX3～IPX6防水試験チャンバー 車載部品用雨・噴流試験装置
準拠規格と条項
IEC60529:1989 +A1:1999 +A2:2013に準拠
製品概要
IPX3～IPX6防水試験チャンバーは、IEC60529:1989+A1:1999+A2:2013規格に完全に準拠し、模擬雨および噴流条件下での製品の耐水性能を評価するために特別に設計されています。
雨、海水、または湿気による水損は、腐食、変形、さらには電気的短絡を引き起こす可能性があります。この試験チャンバーは、屋外照明、家電製品、自動車部品、電子機器に使用されるエンクロージャーの保護レベルを試験するための信頼性の高いソリューションを提供し、実際の環境での安全性と耐久性を保証します。

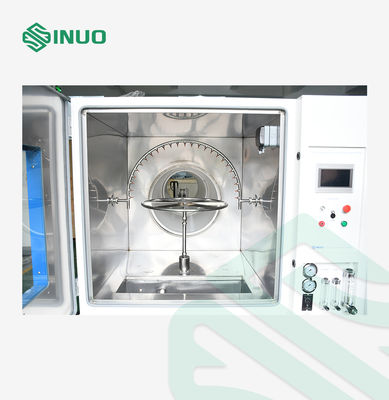

高品質の鋼製外装とSUS304ステンレス鋼製内装チャンバーで構成されており、錆びることなく耐久性と長期使用を保証します。透明な強化ガラス窓とLED照明により、試験中の観察が容易です。IPX3、IPX4、IPX5、およびIPX6防水等級試験をサポートしており、製品設計検証、品質検査、および工場試験に最適なツールです。
技術パラメータ
| Technical Parameters | 基本パラメータ | |
| 内装チャンバーサイズ | L1000*W1000*H1000mm | |
| 外装チャンバーサイズ | L1480*W3800*H1800mm | |
| 装置総重量 | 350kg | |
| ターンテーブル直径 | φ400mm | |
| 試験時間 | 0-999分 | |
| ターンテーブル速度 | 1 -5r/min（調整可能） | |
| 流量調整方法 | 調整可能なパネル流量計で手動で流量を調整 | |
| ターンテーブル回転方法 | 常に正方向/正方向と負方向交互 | |
| ターンテーブル最大積載量 | 30KG | |
| IPX34スプレーノズルパラメータ | ||
| ノズル固定方法 |
機械的固定 |
|
| 水流量 | 10L/min±5％、流量計はロータメーターで調整可能、電子流量計はオプション | |
| スプレー距離 | 2.5M（ノズルはターンテーブルの中心から離れている） | |
| 可動シールド | アルミニウム製、取り外し可能 | |
| 圧力 | 50～150Kpa、圧力計測定範囲：0～0.25Mpa | |
| スプレーノズルのパラメータ | 外径：φ102mm、球形直径：Sφ75.5mm、中心に1つの穴、内側に12個の穴が30°ピッチで2つの円、外側に24個の穴が15°ピッチで4つの円、合計121個のφ0.5mmの穴、真鍮製。 | |
| IPX56ジェットノズルパラメータ | ||
| IPX5ノズルジェット開口部 | 6.3mm | |
| IPX6ノズルジェット開口部 | 12.5mm | |
| IPX5ジェット流量 | 12.5±0.625 | |
| IPX6ジェット流量 | 100±5L/min | |
| 水圧（Mpa） | 指定された水流量に合わせて調整 | |
| ジェット距離 | 2.5M（ノズルはターンテーブルの中心から離れている） | |
| ノズル固定方法 | 機械的固定 | |
| 使用条件 | 以下の条件はユーザーによって保証され、対応する接続が完了しています。 |
| 使用スペース |
地面は水平で、排水はスムーズで、床と壁は防水です。 地耐力は200kg/m²以上 換気が良い 装置の周囲に強い振動がない 装置の周囲に強い電磁界がない 装置の周囲に可燃性、爆発性、腐食性物質や粉塵がない 装置の周囲には適切な使用とメンテナンススペースが残されています。 装置の背面、左右側面、上面：800mm; 装置の前面：1400mm |
| 環境条件 |
温度：5℃～35℃ 相対湿度：≤85％ 気圧：86kPa～106kPa |
| 電源条件 | |
| 電圧、周波数 | AC380V±10％; 50Hz±10％; 三相四線+保護接地線 |
| 電力 | 3.0kW |
| 保護接地抵抗 | 保護接地線の接地抵抗は4Ω未満 |
| 電源スイッチ |
1. ユーザーは、設置場所で装置に対応する容量の漏電保護エアスイッチを構成する必要があります。スイッチは装置専用に使用する必要があります。 2. ナイフスイッチまたは電源ソケットを使用することは禁止されています。 3. 漏電保護エアスイッチは、装置から2メートル以内に設置してください。 |
| 水源 |
1. ユーザーは、設置場所で装置用の水源を構成する必要があります。水圧は0.2Mpa以上で、4点蛇口が設置されています。 2. 蛇口の位置は、装置から2メートル以内です。 |
詳細
