| ブランド名: | Sinuo |
| モデル番号: | SN554B-30T |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

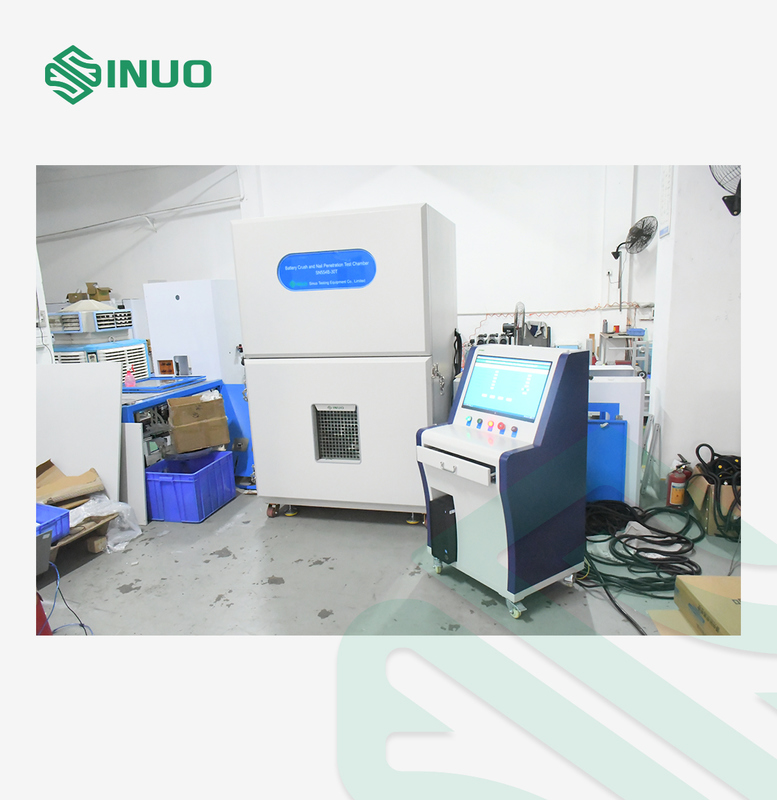

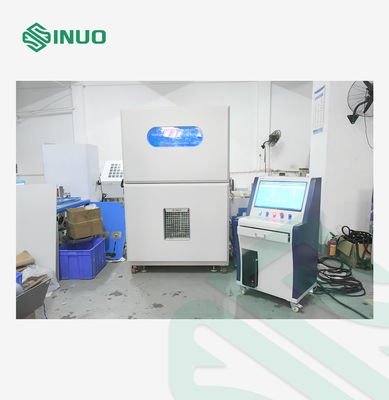

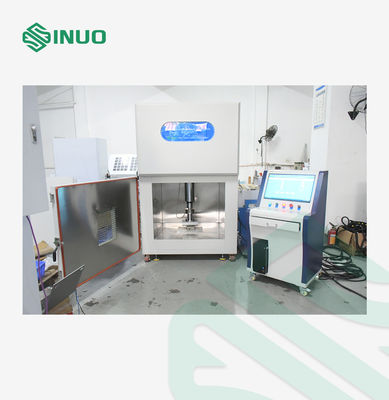

バッテリーの破裂と爪穿刺試験室 バッテリーの安全試験装置 300kN
遵守された基準と条項
SAE J2464 規格に準拠する (第4項)3.3.1: 穿透テスト,第4項3.6.1: クラッシュテスト),AIS 038クラッシュテスト 106 cl.no.3のページ792ナイルの穿刺検査 106 cl.no.3のページ1013.2 (a) IEC62133-2012 IS0 12405-4:2018など
設備の概要
1試験ソフトウェアには電圧取得機能があり,単一の電池の試験要求に応じて,バッテリーの殻が割れるか短回路になるまで (バッテリーの内部電圧が0Vになる)試験中に電池電圧の変化は自動的に収集されます.電圧がゼロになると,機器は自動的に試験を停止します.
2電力電池の試験要求に応じて:試験システムはまず電池モジュールのサイズ (すなわち変形) の30%に圧縮することができます.または一定の圧力値を設定 (例えば,挤出力は20kN)押し出力試験が設定された力値に達し,設定された圧力保持時間も達成されると,装置は試験を停止する.
3試料は,圧力,変形,電圧の3つの条件のいずれかに応じて試験することができる.
4. 3つの試験モードは,条件の任意の組み合わせに対して制御変数として使用できます.つまり,3つまたは2つの試験条件を同時に設定できます.条件のいずれかが満たされている場合,装置はテストを停止します..
5. テストシステムはテスト中に速度を表示することができます. テストに必要なテスト速度は,コンピュータソフトウェアで設定することもできます.

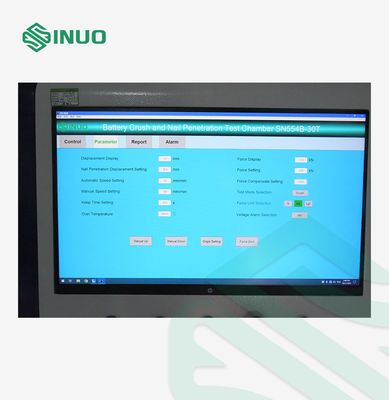

6. コンピュータのオペレーティングシステムは,windowsダイアログボックスで処理されます.テーブルモードは,自分で計画することができます. テストデータは,プロセス全体に記録されます. それは,保存を提供します,比較と追跡機能.
7専用テスト制御マザーボードは,力,移動,電圧を同時に記録することができます. 制御マザーボードは,リアルタイムでコンピュータに指示を送信します.制御インターフェイスは,記録し,挤出力を監視しますリアルタイムで温度,電圧,速度および変形. 報告を生成したり,直接データをエクスポートするのに便利です. 制御マザーボードは操作が簡単です.
8. 試験中に,電圧信号を収集することによって試験機能を制御することができます. 電池試験中に電圧が変化します. 試験システムに指定された電圧値を入力します.システムから信号が出ます設定した電圧値に達すると,挤出試験は停止する.
テクニカルパラメータ
| ユーザーバッテリーセルサイズ |
最大サイズ (長 × 幅 × 高さ): 300*300*250mm,重量: 18kg-30kg
|
| 試験スペース | 1000×1000×1000mm (幅,深さ,高さ) |
| サイズ | 1200×1500×1850mm (幅,深さ,高さ,実際の設計による) |
| 設備の構造 | 箱型構造 |
| 煙の排気口 | 煙の排気口は直径100mmです |
| 試験穴 | 両側から50mmの穴が開きます |
| 制御方法 | 遠隔操作 距離 ≥10m |
| 駆動方法 | サーボモーター +電動シリンダー駆動 |
| 圧力範囲 | センサーの最大範囲は306kN |
| 圧力精度 | ±1%FS |
| 圧力の解像度 | 0.01kN |
| 圧力を保持する時間 | 0~99min59s,設定可能 |
| 圧迫性 アクupuncture 速度 | 0.1~83mm/s (調節可能) |
| 速度精度 | 0.1mm/s~5mm/s,精度 ±0.05mm/s; 5mm/s~83mm/s,精度 ±0.1mm/s |
| スピード解析度 | ≤0.01mm/s |
| 移動 | 0°300mm |
| 移動精度 | ±0.1mm |
| 鉄の針 |
1) 仕様: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) 長さ:L=200mm 3) 材料:鉄鋼の熱処理 4) 角度: 45°~60° 5) 量: 2個ずつ
|

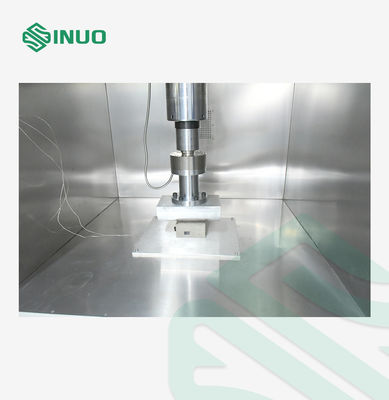

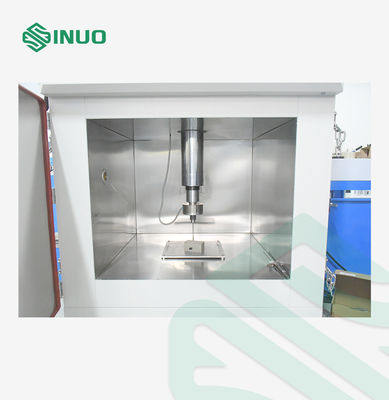

| 針の方向 | 上から下まで圧縮と針刺術 |
| 粉砕頭 |
1R75*250mm半円筒 簡単に解体できます 22R75*250mm半円筒 簡単に解体できる
|
| 平らな粉砕頭 |
フラットな粉砕頭で
1半円筒粉砕頭:半径は100mm,すなわち,R100mm * 250mmです. (顧客の要求に応じてカスタマイズ) 2ブラッド・クラッシュの頭 |
| 針の固定装置 | |
| フォース表示 | コンピュータディスプレイ |
| センサーの解像度 | 1/10000 |
| 単位変換 | kgf,N,kN |
| 温度測定システム | 温度測定範囲 0+1000°C |
| 温度解像度:0.1°C | |
| 温度測定精度: ±0.5°C | |
| 温度測定チャネル: 2チャネル | |
| 温度測定周波数: 100ms | |
| 電圧取得システム | 電圧取得範囲: 0~100V |
| 圧力の取得精度: ≤±0.5%FS | |
| 解像度: 10mV | |
| 電圧取得チャンネル: 1チャンネル | |
| 電圧採取頻度: 100ms | |
| サンプリングライン長さ | 2m |
| 取得頻度 | ≥50Hz |
| 切断条件 | 圧力,電圧,変形は別々に設定し,同時に監視することができます. 設定値に達する限り,任意の1つまたは複数の変数で試験を停止することができます. |
| パワー | 25KW |
| 電源 | 380V |
| 体重 (約) | 800kg |
