| ブランド名: | Sinuo |
| モデル番号: | SN1104 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

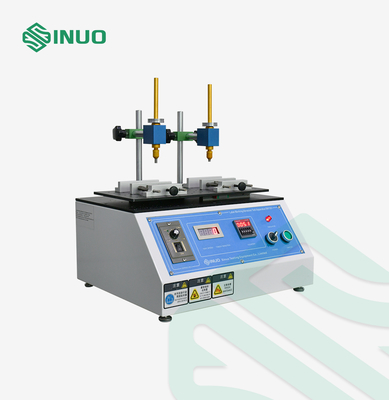

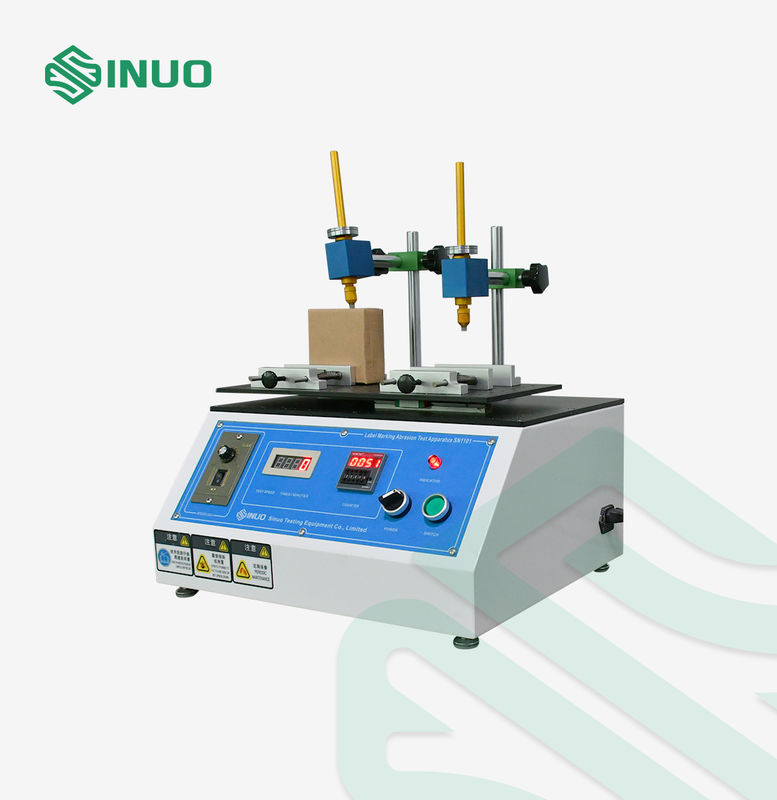

IEC 62196-1 レーベルマーク EVコネクタマークのための磨き試験装置
遵守された基準と条項
このラベルマーク用磨損試験装置は,IEC 62196-1:2022第8項に適合する.7標識の耐久性を確認するために使用されます.
設備の概要
The test is made by rubbing the marking for 15 s with a piece of cotton cloth soaked with water and again for 15 s with a piece of cotton cloth soaked with n-hexane 95 % (Chemical Abstracts Service Registry NumberCAS RN 110-54-3)
試験対象の標識面は,試験後に水で乾燥させなければならない.
綿を浸した直後に擦り始めます.圧縮力 (5 ± 1) Nを1秒あたり約1サイクルで施す (マークの長さに沿って前後移動を含むサイクル)標識の長さは20mm以上である場合,標識の部分に,少なくとも20mmの長さの経路で摩擦を制限することができる.

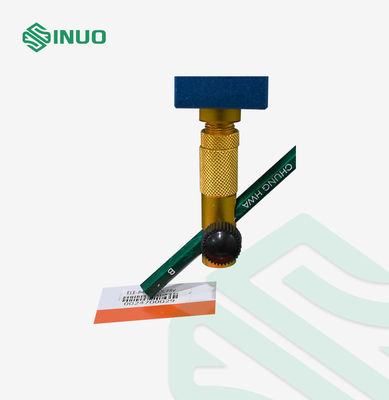

圧縮力は試験ピストンによって施され,試験ピストンは綿綿からなる綿で包まれ,綿製の医療ガザで覆われます.
The test piston shall have the dimensions specified in Figure 8 and shall be made of an elastic material which is inert against the test liquids and has a Shore-A hardness of 47 ± 5 (for example synthetic rubber).
テクニカルパラメータ
| テストステーション | 2つの駅 |

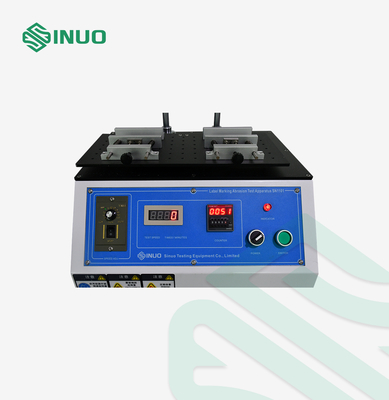

| 電気制御方法 | ボタン制御 |
| ドライブモード | 電気 |

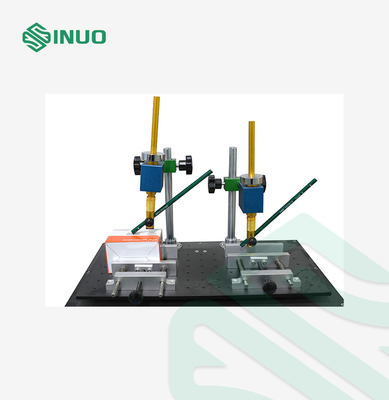

| サンプルを固定する方法 | 機械的な固定,固定ポイントの位置は調節可能 |
| 試験サイクル | 0-9999 サイクル,事前に設定できます |
| 試験速度 | 1サイクル/s (マークの長さに沿って前後移動を含むサイクル) |
| フォース | 5±1N,重量によって適用される |
| 試験ピストン | NF C 61-314 図 48,レイオン,ショア-A 硬さショア A 47± 5 |
