| ブランド名: | Sinuo |
| モデル番号: | SN4418 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

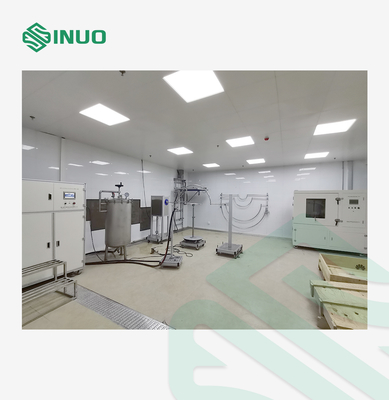

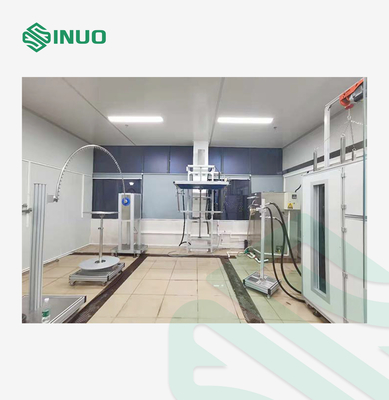

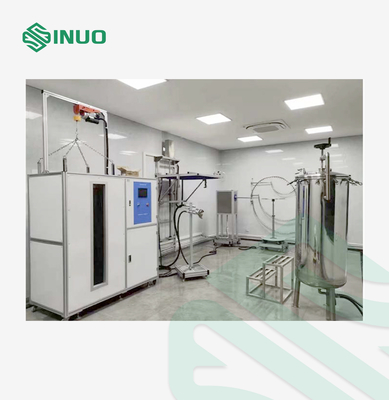

IPX1～8防水試験システム IEC 60529 防水試験装置
準拠規格と条項
このIPX1～8防水試験システムは、IEC 60529:2013などに準拠しています。
装置概要
この試験装置は、垂直に落下する水滴に対する保護を検証するためのものです。IEC60529 IPX1およびIPX2の規格要件に従って設計および製造されています。
1. 滴下ボックスの昇降はモーターによって制御されます。
2. 汚れろ過用のステンレス鋼製微細フィルター。
3. ニードルへの水の付着を防ぎ、ニードルを大気中の物質で塞がないように、圧縮空気を使用。
4. ステンレス鋼製汎用医療用ニードルノズル。入手が容易で、錆びにくい。
5. ニードルノズルとニードルノズルシートはテーパー接続を使用しており、工具なしで簡単に交換できます。ニードルノズルが個別に損傷した場合でも、簡単に迅速に交換できます。

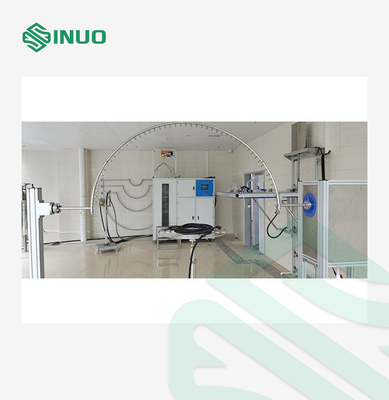

振動チューブテスターは、IEC60529 IPX3およびIPX4の規格要件に従って設計および製造されています。
この装置の振動チューブ部分は、可変速モーターとクランクリンク機構によって制御されます。この装置は、機械的な角度調整により、規格で要求される速度で、±60°から別の±175°の場所まで往復スイングします。
角度調整は正確です。構造は安定しており、耐久性があります。90°の回転を実現できるターンテーブルと連携します。
スプレーノズルは、IEC60529 IPX3およびIPX4に従って設計および製造されています。エンクロージャの一部は振動チューブで濡らすことができません。この場合、手持ちスプレーノズルを手動で使用します。
IPX3とIPX4の違いは、IPX4試験ではバッフルを取り外す必要があることです。
技術パラメータ
| アプリケーション | IPX1、IPX2試験の実施に適用されます。 |
| 雨の範囲 | 1000mmX1000mm |
| タンク材質 | ステンレス鋼 |
| 滴下口径 | φ0.4mm |
| 穴間隔 | 20mm |
| 降雨量 | 1mm/分、3mm/分、ユーザー設定パラメータ（誤差：+0.5mm/分）。 |
| 水の滴下高さ | 200mm（試験装置による自動制御） |
| 試験時間 | 10分、必要に応じて設定可能 |
| 排水 | 試験完了後、タンク内の水を自動的に排出 |
| 本体材質 | 工業用アルミニウム合金 |
| 寸法（長さx奥行きx高さ） | 1100X1200X2800mm |
| 機械構造 | 壁掛け |
| エアコンプレッサー | サイレントエアコンプレッサー |
| 番号 | 項目 | パラメータ |
| 1 | 給水 |
水流量＞10L/分±5%の不純物のない清浄水。 この装置には清浄水ろ過ユニットが装備されています |
| 2 | 振動チューブのサイズ | R200mm、R400mm、R600mm、R800mm、R1000mm R1200mm、R1400mm、R1600mmの標準付属振動チューブ、ステンレス鋼製 |
| 3 | ニードル穴 | φ0.4mm |
| 4 | 2つの穴の包含角 | IPX3：120°; IPX4：180° |
| 5 | 振動チューブのスイング角度 |
最大±175°にプリセット可能 （注：規格ではIPX3：120°; IPX4：360°が必要ですが、試験中に振動チューブの下にターンテーブルがあるため、実際の試験では360°は達成できません。ターンテーブルがない場合は、360°を達成できます） |
| 6 | 降雨速度 |
IPX3：4秒/回（2×120°）; IPX4：12秒/回（2×360°）; |
| 7 | 水流量 | 振り子のサイズとピン穴の数に応じて設定可能（穴あたり0.07 L/分） |
| 8 | 試験時間 | 0.01S～99時間59分、プリセット可能 |
| 9 | 圧力計 | 0～0.25MPa |
| 10 | サイト要件 |
専用のIP防水試験室、地面は照明付きで平らにする必要があります。 装置には10A防水漏電スイッチ（またはソケット）を使用。流入と排水の機能が良好。地面設置 |
| 11 | 面積 | 振動チューブの選択による |
