| ブランド名: | Sinuo |
| モデル番号: | SN4412-P12 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

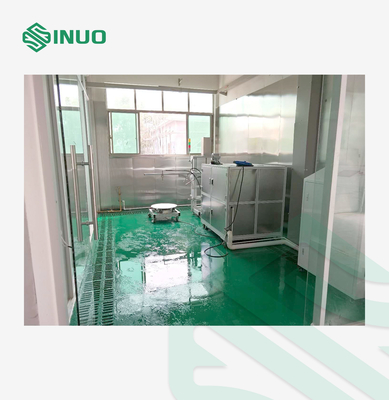

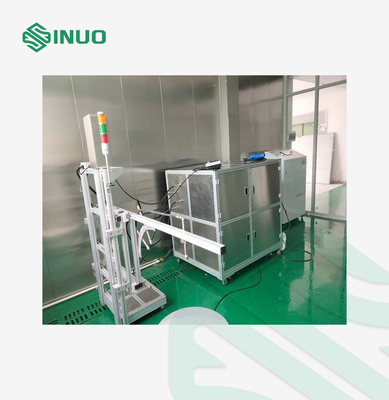

自動車・電子機器用オープン型IPX9K防水試験システム
準拠規格と条項
この装置は、IEC60529、DIN40050-9、ISO20653およびその他の規格に準拠しています。
試験機能（IPX9K）は、IEC（IP補足コード強化試験）のエンクロージャ保護レベルを持つ電気製品の検査に使用されます。DIN40050規格の関連仕様に従って製造されています。
装置概要
この装置の主な試験対象：乗用車、バス、ランプ、オートバイ、その他の車両とその部品。
この装置は、高圧/蒸気ジェット洗浄のプロセス条件をシミュレートして、試験対象の物理的特性およびその他の関連特性を試験できます。
試験後、製品の性能が要件を満たしているかどうかを判断できます。製品設計、改善、検証、および工場検査に役立ちます。
この装置は、IEC60529、DIN40050-9、ISO20653およびその他の規格に準拠しています。
試験機能（IPX9K）は、IEC（IP補足コード強化試験）のエンクロージャ保護レベルを持つ電気製品の検査に使用されます。DIN40050規格の関連仕様に従って製造されています。この防水試験機は、自動車およびオートバイ部品、モーター、電子機器業界向けに、自然環境/人的要因をシミュレートする試験条件を提供できます。
技術パラメータ
| IPX9K | |
| 試験サンプル | 最大長さ、幅、高さ ≥1200x1200x1200mm、最大サンプル重量 ≥80kg。 |

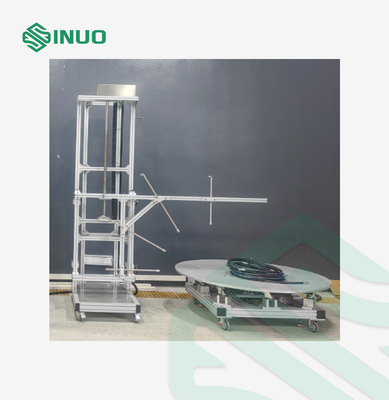

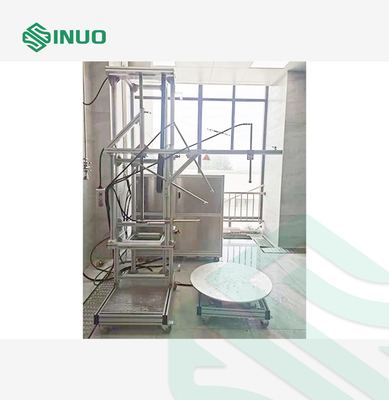

| ノズルの数 | ノズルは2つあります。1つは上部（垂直）に設置され、サンプルの上面に噴霧します。もう1つは下部（水平）に設置され、サンプルの周囲の平面に噴霧します。噴霧軌道は、S字型の軌道を実行する原理に基づいています。5面への水噴霧を完了するために、4方向サーボモーター設計が使用されています。 |
| 4つのノズル開口部 | 2.34*1.33mm（楕円形） |
| ノズル距離 | 150-200mm |
| 噴霧角度 | 噴霧はサンプルの表面全体を覆うことができ、噴霧角度はサンプルの表面に垂直です。 |
| 水圧 | 8-10MPA |
| 水温 | 80℃±5℃ |
| 流量計 | 電子高圧流量計 |
| 圧力計 | 高圧計 |
| 油圧パイプ | 長さ3m |
| 流量 | 15L±1/min |
| 試験方法 |
(1) 試験サンプルの上部と5つの表面に順番に水を噴霧します。 (2) シェルを試験a)および試験b)で試験する場合、水温は（80±5）℃に維持する必要があります。 (3) 小型エンクロージャ（最大サイズ ≤ 250 mm）：エンクロージャを試験装置に取り付ける必要があります。回転速度：（5±1）r/min。噴霧角度：0°、30°、60°、90°。各位置の試験時間は30秒です。 (4) 大型エンクロージャ（最大サイズ ≥ 250 mm）：エンクロージャは、使用目的に従って取り付ける必要があります。エンクロージャの表面全体に噴霧します。噴霧方向：すべての方向から噴霧して、エンクロージャの表面全体を覆います。そして、噴霧角度は、噴霧面にできるだけ垂直である必要があります。試験条件下でのノズルと試験サンプルの間の距離は（175±25）mmで、少なくとも3分間です。 |
| 水噴霧時間 |
基本的な参照試験時間は、1平方メートルあたり2分です。トラック全体を完了する時間は設定できます。約500秒（3.96平方メートル）で設定できます。 設定する際は、製品の全長、幅、高さの寸法を入力すると、システムが自動的に試験用の走行トラックを完成させ、整然と試験を行います。 試験が完了すると、ノズルは原点に戻り、装置は可聴および視覚的なプロンプトを発します。 |
