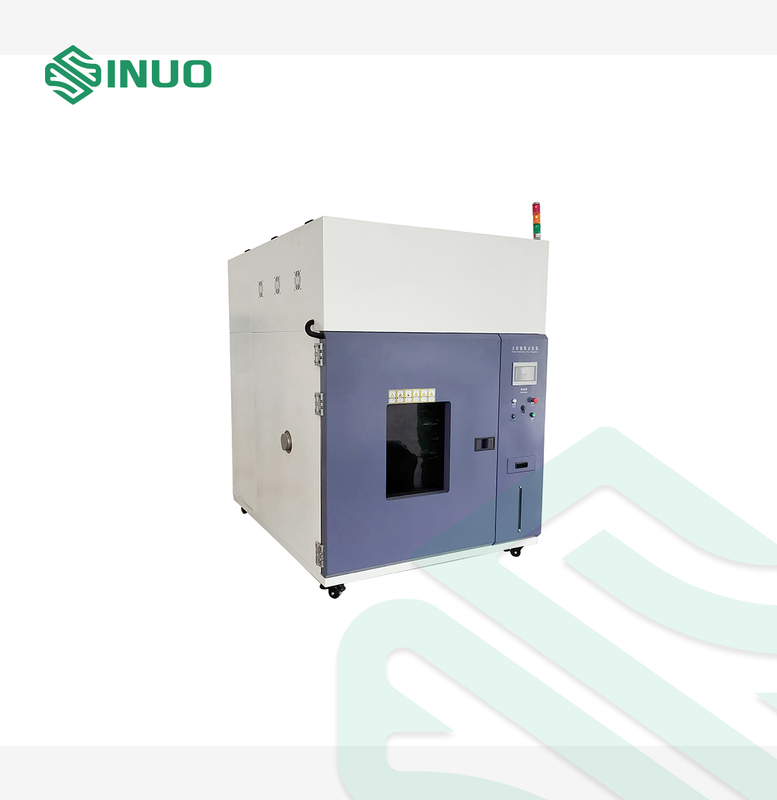

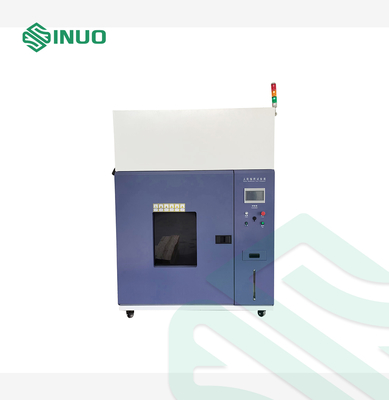

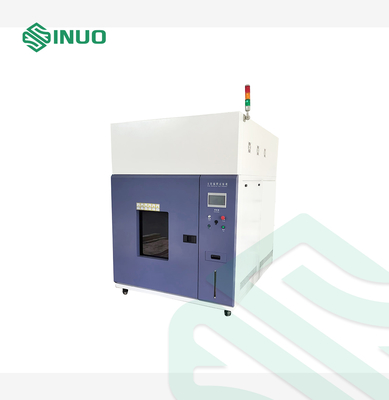

DIN 75220 ソーラー試験チャンバー 1000x950x1000mm -20℃～+100℃

ブランド名:	Sinuo
モデル番号:	SN8816B
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	30セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

内寸:

W1000mm×D950mm×H1000mm

エクステリア寸法:

W1250mm×D2300mm×H 2650mm

温度範囲:

-20 ℃～+100 ℃（太陽シミュレーション）;

照射エリア:

約4200cm2

放射照度密度:

600W〜1200 w/m²;

黒い標準温度:

+125℃;

照射参照面:

ランプの底から約800mm

パッケージの詳細:

合板ボックス

供給の能力:

30セット/月

ハイライト:

DIN 75220 ソーラー試験チャンバー

保証付きの環境試験室

太陽光照射シミュレーションチャンバー

製品説明

DIN 75220 太陽放射シミュレーション試験チャンバー環境試験チャンバー

準拠規格と条項

DIN 75220、MIL-STD-810h Method 505.7 Procedure I、IEC60068-3-5などに準拠。

機器概要

キャビネット構造の特徴：
1. ハウジング：運転に必要なすべてのシステムを含むモノブロック構造。外側のハウジングは、高品質の材料で標準仕上げにプライマー処理および塗装された、高品質の亜鉛メッキ鋼板で作られます。外表面は高い耐摩耗性を備えています。

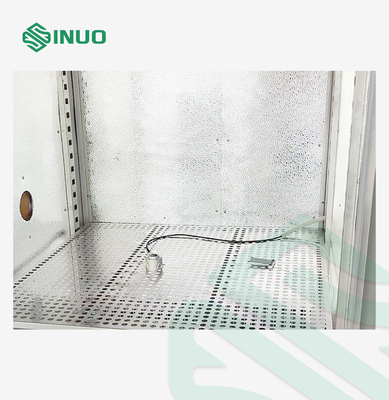

2. 試験空間：内部試験空間は、塗装のない非磁性SUS-304ステンレス鋼で作られます。すべての継ぎ目はTIG溶接され、蒸気密です。表面はよく研磨されます。
3. 内殻材料：SUS304ステンレス鋼板 t=1.0mm;
4. 断熱材：断熱材は、低い'k'ファクター、高強度、非吸湿性です。断熱材は、二重の防湿層を備えた多層構造です。アスベストフリーの鉱物繊維断熱材が使用され、厚さは約125mmです。
5. ドア：全開型、シングルウィングタイプ、二重シリコンシール、ヒンジとロック。
  1. ドアの有効寸法：幅1000mm x 高さ1100mm;
  2. 検査窓：チャンバーには、ヒーター内蔵の多層強化ガラス検査窓が1つ設けられています。窓ガラスのサイズは435 x 495 mmです。検査窓には、結露や霜の発生を防ぐことができるガラス表面の電気加熱エレメントが装備されています。
  3. 窓用カーテン付き
6. 標準構成：
  1. 1つのポートホール（Ф100mm）、低熱伝導性材料のブラインドプラグ付き
  2. 内部照明×1
  3. 棚1つ、高さ調整可能
  4. キャスター4個付き
7. 圧力補償システム：チャンバーには、試験空間に過圧が発生した場合に開く圧力バランスシステムが装備されています。このシステムは、チャンバー内の圧力が上昇すると自動的に開くように機械的に設計されています。
8. 電源ボードと機械グループの位置決め：モノブロック構造

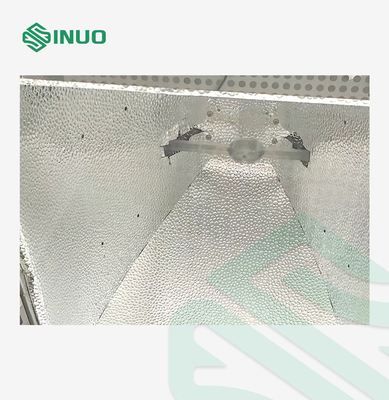

9. フィルターガラス：ランプ取り付けブラケットは、フィルターガラス（ホウケイ酸ガラス）と一体化されています。フィルターガラスの取り付けブラケットは、チャンバー天井の内側に設置されています。フィルターガラスのサイズは、チャンバー天井による影の影響なしに角度のある照射を可能にするために、ランプ前面のサイズよりも大きくなっています。

技術的パラメータ

機器	太陽放射シミュレーション試験チャンバー
モデル	SN8816B
有効容量	約950リットル
内部寸法	幅1000mm×奥行950mm×高さ1000mm;
外部寸法	約幅1250mm×奥行2300mm×高さ2650mm;
温度範囲	-40℃～+150℃（太陽シミュレーションなし）;
温度範囲	-20℃～+100℃（太陽シミュレーションあり）;
温度変動	≤±0.5℃;
温度均一性	≤2.0℃;
温度偏差	≤±2℃;
湿度範囲（太陽シミュレーションなし）	+10℃から+90℃の温度範囲で10％から98％;
露点範囲（太陽シミュレーションなし）	+3.5℃～+83℃
湿度範囲（太陽シミュレーションあり）	+30℃から+60℃の温度範囲で20％から75％;
湿度変動	≤±3%RH;
湿度偏差	≤±3%RH; 注：上記の性能は、負荷なしの定常状態で測定されています。
